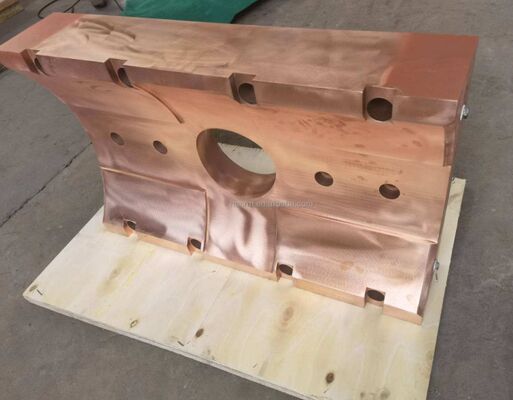

ইলেকট্রোড কন্ডাক্টিভ আর্মের জন্য তামার যোগাযোগের চোয়াল ইলেকট্রিক আর্ক ফার্নেসের জন্য EAF LRF

ফাংশন এবং অ্যাপ্লিকেশন

কাঠামোগত বৈশিষ্ট্য

• বেসিক কাঠামো: এটি সাধারণত একটি বেস বডি অন্তর্ভুক্ত করে যার পিছনের পৃষ্ঠটি ইলেক্ট্রোড আর্মের কাছাকাছি, একটি সামনের পৃষ্ঠ যা ইলেক্ট্রোডের দিকে মুখ করে থাকে, একটি প্রথম প্রান্তের মুখ, একটি দ্বিতীয় প্রান্তের মুখ এবং কমপক্ষে একটি প্রথম পার্শ্বের মুখ এবং দ্বিতীয় পার্শ্বের মুখ। সামনের পৃষ্ঠে দুটি যোগাযোগের পৃষ্ঠ রয়েছে, যা আয়না - প্রতিসম এবং বেস বডির সাথে অক্ষীয়ভাবে বিস্তৃত।
• কুলিং চ্যানেল সিস্টেম: উচ্চ - তাপমাত্রা পরিবেশে এর স্বাভাবিক কার্যক্রম নিশ্চিত করার জন্য, তামার কন্টাক্ট জ'-এ একটি কুলিং চ্যানেল সিস্টেম সরবরাহ করা হয়, যার মধ্যে একটি কুল্যান্ট ইনলেট, একটি কুল্যান্ট আউটলেট এবং বেশ কয়েকটি কুলিং চ্যানেল রয়েছে যা বেস বডির মধ্য দিয়ে অক্ষীয় এবং রেডিয়ালি বিস্তৃত। কুলিং চ্যানেলগুলির ব্যাস সাধারণত 4.0 থেকে 16.0 মিমি-এর মধ্যে থাকে এবং কুলিং চ্যানেলগুলি এক - পার্শ্বযুক্ত - খোলা গভীর গর্ত দ্বারা গঠিত হয়, যা কার্যকরভাবে তাপ অপসারিত করতে এবং শীতল করার প্রভাব উন্নত করতে পারে।

উপাদান নির্বাচন

• তামা সংকর ধাতু: সাধারণত, ক্রোম - কপার অ্যালয়ের মতো তামা সংকর ধাতু নির্বাচন করা হয়। এই উপাদানগুলির চমৎকার বৈদ্যুতিক পরিবাহিতা, তাপ পরিবাহিতা এবং পরিধান - প্রতিরোধ ক্ষমতা রয়েছে, যা উচ্চ - কারেন্ট ট্রান্সমিশন এবং উচ্চ - তাপমাত্রা পরিবেশে দীর্ঘমেয়াদী ব্যবহারের প্রয়োজনীয়তা পূরণ করতে পারে।
• তামা - ইস্পাত যৌগিক প্লেট: কিছু তামার কন্টাক্ট জ' তামা - ইস্পাত যৌগিক প্লেট দিয়ে তৈরি করা হয়। তামার স্তরটি পরিবাহনের জন্য ব্যবহৃত হয় এবং ইস্পাতের স্তরটি বিভিন্ন যান্ত্রিক শক্তি বহন করতে ব্যবহৃত হয়, যা তামার উচ্চ বৈদ্যুতিক পরিবাহিতা এবং ইস্পাতের উচ্চ যান্ত্রিক শক্তির সুবিধাগুলিকে একত্রিত করে।

কর্মক্ষমতা প্রয়োজনীয়তা

• বৈদ্যুতিক পরিবাহিতা: বৈদ্যুতিক শক্তির দক্ষ সংক্রমণ নিশ্চিত করতে এবং পাওয়ার লস কমাতে এটির কম যোগাযোগের প্রতিরোধ ক্ষমতা থাকতে হবে। উদাহরণস্বরূপ, তামা - অ্যালুমিনিয়াম যৌগিক ট্রানজিশন প্লেট এবং তামার চাকের মধ্যে যোগাযোগের প্রতিরোধ ক্ষমতা ≤ 0.5 μω·m² হতে হবে।
• যান্ত্রিক শক্তি: ইলেক্ট্রোডের কার্যক্রমের সময় ক্ল্যাম্পিং ফোর্স এবং কম্পন ও প্রভাব সহ্য করার জন্য এটির পর্যাপ্ত যান্ত্রিক শক্তি থাকতে হবে। ক্ল্যাম্পিং ফোর্স 50 - 200 kN পর্যন্ত হতে পারে।
• কুলিং পারফরম্যান্স: কুলিং চ্যানেল সিস্টেমের ভালো কুলিং পারফরম্যান্স থাকতে হবে যাতে কার্যক্রমের সময় কন্টাক্ট জ'-এর তাপমাত্রা একটি যুক্তিসঙ্গত সীমার মধ্যে থাকে এবং অতিরিক্ত গরম হওয়া প্রতিরোধ করা যায়। জলের প্রবেশ তাপমাত্রা সাধারণত ≤ 35 ℃ এবং চাপ 0.3 - 0.5 MPa হয়।

উৎপাদন প্রক্রিয়া

• ফোরজিং বা রোলিং: প্রথমে, একটি ফোরজড বা রোলড তামার কন্টাক্ট জ' ব্ল্যাঙ্ক সরবরাহ করা হয় এবং ব্ল্যাঙ্কটির কন্টাক্ট জ'-এর মৌলিক আকার এবং আকার থাকে।
• যন্ত্রপাতি: তারপর, যান্ত্রিক প্রক্রিয়াকরণের মাধ্যমে, বিশেষ করে গভীর - গর্ত ড্রিলিংয়ের মাধ্যমে, একটি কুল্যান্ট ইনলেট, একটি কুল্যান্ট আউটলেট এবং কুলিং চ্যানেলগুলি প্রবেশ করানো হয়। এই প্রক্রিয়ার জন্য কুলিং চ্যানেলগুলির নির্ভুলতা এবং মসৃণতা নিশ্চিত করতে উচ্চ - নির্ভুলতা প্রক্রিয়াকরণ সরঞ্জাম এবং প্রযুক্তির প্রয়োজন।

মূল বৈশিষ্ট্য
