টিল্টিং ফার্নেস রকার ফ্রেম - সরঞ্জাম এবং প্রযুক্তিগত পরামিতি ভূমিকা
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | Shaanxi Chengda |
| সাক্ষ্যদান | ISO 9001 |
| মডেল নম্বার | সরঞ্জাম প্রক্রিয়াকরণ ক্ষমতা উপর ভিত্তি করে আলোচনা |
| ন্যূনতম চাহিদার পরিমাণ | 1 ইউনিট |
| মূল্য | The price will be negotiated based on the technical requirements and supply scope of Party A |
| প্যাকেজিং বিবরণ | পার্টি A এর নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী আলোচনা করুন |
| ডেলিভারি সময় | 2 মাস |
| পরিশোধের শর্ত | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | সম্পূর্ণ উত্পাদন সাপ্লাই চেইন, সময়মত সরবরাহ এবং মানের মান পূরণ করুন |
পণ্যের বিবরণ
| ব্যবহার করুন | তাপ সঙ্কুচিত | উপাদান তৈরি | স্টেইনলেস স্টীল দ্বারা |
|---|---|---|---|
| ড্রাইভ | মোটর | স্বচ্ছতা | স্বচ্ছ |
| পণ্যের নাম | খুচরা যন্ত্রাংশ | প্যাকিং | কাগজের শক্ত কাগজ |
| কায়ওয়ার্ড | ভ্যাকুয়াম লোডার পিসিবি কন্ট্রোল বোর্ড | কীওয়ার্ড | dehumidifier ড্রায়ার PCB সার্কিট বোর্ড; |
| শ্রেণী | মোটরগাড়ি | ||
| বিশেষভাবে তুলে ধরা | টিল্টিং ফার্নেস রকার ফ্রেম সরঞ্জাম,টিল্টিং ফার্নেস রকার ফ্রেমের প্রযুক্তিগত পরামিতি,টিল্টিং ফার্নেস রোকারের খুচরা যন্ত্রাংশ |
||
পণ্যের বর্ণনা
টিল্টিং ফার্নেস রকার ফ্রেম - সরঞ্জাম এবং প্রযুক্তিগত পরামিতি ভূমিকা
1. সরঞ্জাম ওভারভিউ

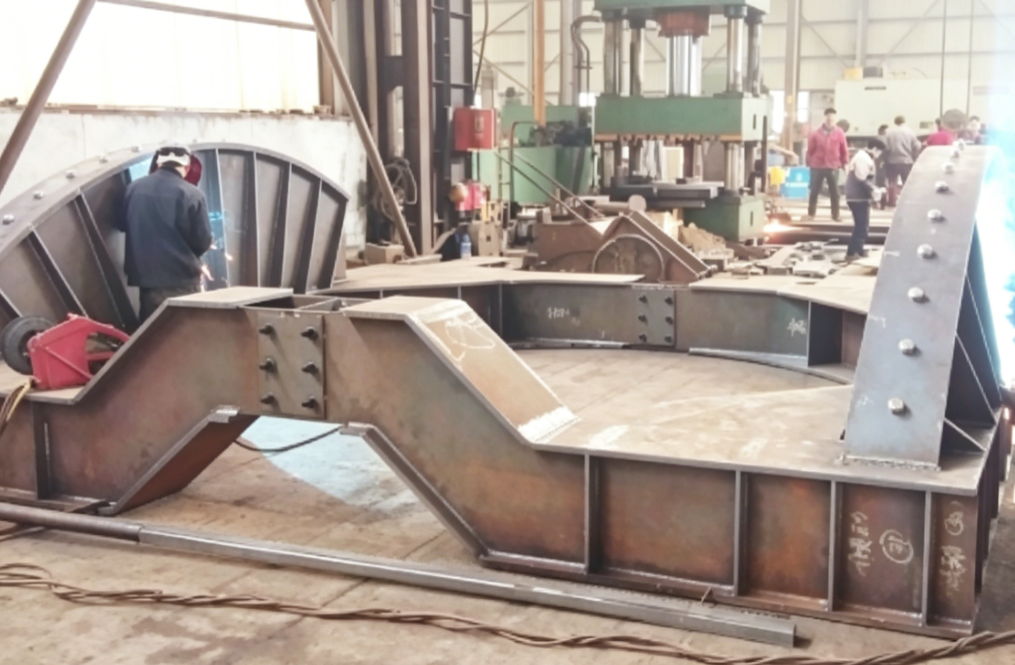

টিল্টিং ফার্নেস রকার ফ্রেম, যা বাঁকা বক্স-টাইপ টিল্টিং ফ্রেম নামেও পরিচিত, হল ফেরোঅ্যালয় নিমজ্জিত আর্ক ফার্নেস, ডিসি ইলেকট্রিক আর্ক ফার্নেস, রিফাইনিং ফার্নেস, ইয়েলো ফসফরাস ফার্নেস, সিলিকোম্যাঙ্গানাসেনাস/সিলিকোম্যাঙ্গানাসেনসেনার জন্য কোর লোড-বেয়ারিং এবং টিল্টিং সরঞ্জাম। এটি ফটোতে দেখানো বাক্স-ঢালাই বাঁকা ইস্পাত কাঠামোর মূল অংশের সাথে মিলে যায়। সম্পূর্ণ ইউনিটটি ফার্নেস বডির সম্পূর্ণ ওজন বহন করে এবং হাইড্রোলিক সিলিন্ডারের সাথে ট্যাপিং, স্ল্যাগ ডিসচার্জিং, গরম-গলানোর ঝাঁকুনি এবং স্ল্যাগ স্কিমিংয়ের জন্য টিল্টিং অ্যাকশন সম্পূর্ণ করতে সহযোগিতা করে। এটি ব্যাপকভাবে ধাতুবিদ্যা ferroalloy এবং অ লৌহঘটিত ধাতু গলানোর শিল্পে প্রয়োগ করা হয়.
মূল ফাংশন
- সম্পূর্ণ ওজন বহন: চুল্লি শেল, আস্তরণের, পরিবাহী সিস্টেম এবং জল শীতল ডিভাইস সহ সমস্ত লোড সমর্থন করে।
- নিয়ন্ত্রিত কাত: হাইড্রোলিক ড্রাইভ গলিত ধাতু এবং স্ল্যাগ নিষ্কাশন করতে চুল্লিকে সামনে এবং পিছনে কাত করে।
- নিরাপত্তা স্ব-লকিং: হাইড্রোলিক ব্যর্থতার অধীনে চুল্লি টিপিং প্রতিরোধ করার জন্য রিসেট করার পরে বাঁকা সমর্থন পৃষ্ঠের অবস্থান সীমাবদ্ধ করে।
- অনমনীয় বাফারিং: হেভি-প্লেট বক্স ঢালাই করা কাঠামো গলানোর সময় বিকল্প প্রভাব এবং উচ্চ-তাপমাত্রার তাপীয় বিকৃতি প্রতিরোধ করে।
2. সামগ্রিক কাঠামোগত রচনা
2.1 প্রধান লোড-ভারবহন রকার ফ্রেম
- স্ট্রাকচারাল ফর্ম: ইন্টিগ্রেটেড বক্স-ওয়েল্ডেড বাঁকা বেস + ডাবল-সাইড বাঁকা সাপোর্ট আর্ক প্লেট, Q355B উচ্চ-শক্তি কম-অ্যালয় পুরু ইস্পাত প্লেট এবং অভ্যন্তরীণ রিইনফোর্সিং পার্টিশন সহ সম্পূর্ণ অনুপ্রবেশ ঢালাই। সেগমেন্টেড বক্স বডি এবং বোল্ট-রিইনফোর্সড কানেকশন স্ট্রাকচার ছবিতে দেখা যাবে।
- বাঁকা সাপোর্ট আর্ক: দুই পাশের আর্ক ট্র্যাক বেস রোলারের উপর রোল করে কাত হওয়া প্রতিরোধ কমাতে।
- পাশ্বর্ীয় শক্তিবৃদ্ধি: উল্লম্ব পুরু সংযোগ প্লেট এবং বিভক্ত পরিবহন এবং অন-সাইট সমাবেশের জন্য উচ্চ-শক্তির বোল্ট-একত্রিত মডুলার অংশ।
- নীচের ভিত্তি: অবিচ্ছেদ্য আয়তক্ষেত্রাকার বক্স বেস, এম্বেডেড অ্যাঙ্কর বোল্টের মাধ্যমে কংক্রিট ফাউন্ডেশনে কঠোরভাবে স্থির করা হয়েছে।
2.2 সম্পূর্ণ সিস্টেমের ড্রাইভ উপাদানের সাথে মিলে যাওয়া
- হাইড্রোলিক টিল্টিং সিলিন্ডার: ডাবল-সিলিন্ডার সিঙ্ক্রোনাস পুশিং, উচ্চ-চাপ হাইড্রোলিক স্টেশন থেকে তেল সরবরাহ।
- সাপোর্ট রোলার গ্রুপ: স্থির লোড-ভারবহন রোলারগুলিকে ভিত্তি করে যা ঘূর্ণায়মান বাঁকা রকার ফ্রেম বহন করে।
- যান্ত্রিক সীমা লকিং প্রক্রিয়া: হার্ড যান্ত্রিক সীমা এবং হাইড্রোলিক স্ব-লকিং ভালভের দ্বৈত সুরক্ষা।
- কোণ সনাক্তকরণ এনকোডার: পিএলসি গতি নিয়ন্ত্রণের জন্য স্বয়ংক্রিয়ভাবে টিল্টিং অ্যাঙ্গেলের রিয়েল-টাইম প্রতিক্রিয়া।
- ইমার্জেন্সি সাপোর্ট ব্লক: শূন্য অবস্থানের নিচে যান্ত্রিক স্টপ ব্লক চাপের ক্ষতির মধ্যে টিপিং ঝুঁকি দূর করতে।
2.3 দুটি মূলধারার কাঠামোগত প্রকার
- (ছবিতে মডেল, নিমজ্জিত আর্ক ফার্নেসের মূলধারা)ফার্নেস বডি রকার আর্ক বরাবর সাপোর্ট রোলারের উপর ঘূর্ণায়মান, স্থিতিশীল কাত এবং কম প্রভাব বৈশিষ্ট্যযুক্ত, বৃহৎ-ক্ষমতার নিমজ্জিত আর্ক ফার্নেসের জন্য উপযুক্ত।
- এককেন্দ্রিক ত্রিভুজ রকার ফ্রেম (লাডল শেকারদের জন্য বিশেষ)মোটর বিকেন্দ্রিকতা দ্বারা চালিত অদ্ভুত ত্রিভুজাকার কাঠামো, গরম ধাতু মেশানো এবং একজাতকরণের জন্য ব্যবহৃত হয়, আলোড়নকারী অভিন্নতার উপর ফোকাস করে।
3. স্ট্যান্ডার্ড টেকনিক্যাল প্যারামিটার (টনেজ দ্বারা সাধারণ স্পেসিফিকেশন)
3.1 সাধারণ বেসিক প্যারামিটার
| প্যারামিটার আইটেম | স্ট্যান্ডার্ড প্রযুক্তিগত সূচক |
|---|---|
| প্রধান শরীরের উপাদান | বক্স বডির জন্য Q355B উচ্চ-শক্তি কম-অ্যালয় স্টিল প্লেট, আর্ক প্লেট 40~80mm পুরু |
| ঢালাই প্রক্রিয়া | সম্পূর্ণরূপে প্রবেশ করা স্বয়ংক্রিয় নিমজ্জিত আর্ক ওয়েল্ডিং, ঢালাইয়ের জন্য UT অ-ধ্বংসাত্মক পরীক্ষা |
| টিল্টিং ড্রাইভের ধরন | ডাবল হাইড্রোলিক সিলিন্ডার সিঙ্ক্রোনাস ড্রাইভ, হাইড্রোলিক সিস্টেম কাজের চাপ 16~31.5MPa |
| স্ট্যান্ডার্ড টিল্টিং অ্যাঙ্গেল | ট্যাপিং সাইড: 0~25°, স্ল্যাগ ডিসচার্জিং সাইড: 0~12°; সর্বোচ্চ সীমা কাত কোণ 45° |
| কাত গতি | দ্বৈত গতি: কম গতি 0.2~0.5°/s (ট্যাপ করার সময় অ্যান্টি-স্প্ল্যাশ), উচ্চ গতি 1~1.5°/s (খালি ফার্নেস রিসেট) |
| অবস্থান নির্ভুলতা | ±0.5°, নির্বিচারে কোণ স্থির স্টপ উপলব্ধ |
| নিরাপত্তা সুরক্ষা | হাইড্রোলিক পাইলট চালিত চেক ভালভের দ্বৈত বীমা + যান্ত্রিক হার্ড লিমিট, পাওয়ার ব্যর্থ হলে স্বয়ংক্রিয় লকিং |
| প্রযোজ্য চুল্লি ক্ষমতা | 3000kVA ~ 45000kVA নিমজ্জিত আর্ক ফার্নেস, রিফাইনিং ফার্নেস, ডিসি মেল্টিং ফার্নেস |
| একক ইউনিট ভারবহন ওজন | 30t থেকে 600t পর্যন্ত কাস্টমাইজযোগ্য |
| পরিবেষ্টিত তাপমাত্রা অপারেটিং | -20 ℃ ~ 120 ℃, চুল্লি শরীর থেকে দীপ্তিমান উচ্চ তাপমাত্রা প্রতিরোধী |
3.2 চুল্লি ক্ষমতা দ্বারা নির্বাচন পরামিতি
- ছোট নিমজ্জিত আর্ক ফার্নেস রকার ফ্রেম (3000~6300kVA)
- মোট লোড ক্ষমতা: ≤120t
- আর্ক প্লেটের বেধ: 40 মিমি
- সিলিন্ডার স্পেসিফিকেশন: 1200 মিমি স্ট্রোকের সাথে ডাবল সিলিন্ডার Φ160/110
- সামগ্রিক মাত্রা: L6.2m × W3.8m × H1.6m
- মাঝারি আকারের নিমজ্জিত আর্ক ফার্নেস রকার ফ্রেম (12500~25000kVA, বাজারে মূলধারা)
- মোট লোড ক্ষমতা: 200~380t
- আর্ক প্লেটের পুরুত্ব: 60 মিমি, বক্স বডির ভিতরে ডাবল-লেয়ার রিইনফোর্সিং রিবস
- সিলিন্ডার স্পেসিফিকেশন: 1600 মিমি স্ট্রোকের সাথে সিঙ্ক্রোনাস সিলিন্ডার Φ200/140
- সর্বোচ্চ টিল্টিং অ্যাঙ্গেল 28°, স্বাধীন জরুরি সহায়তা বেস দিয়ে সজ্জিত
- বড় ডিসি নিমজ্জিত আর্ক ফার্নেস রকার ফ্রেম (30000~45000kVA)
- মোট লোড ক্ষমতা: 400 ~ 600t
- আর্ক প্লেটের বেধ 80 মিমি, সেগমেন্টেড বল্ট স্প্লিসিং স্ট্রাকচার (ফটোতে দেখানো স্প্লিট টাইপ)
- ফোর-সিলিন্ডার সিঙ্ক্রোনাস ব্যালেন্স ড্রাইভ, বড়-প্রবাহ হাইড্রোলিক স্টেশনের সাথে মিলেছে
- দীর্ঘ সময়ের উচ্চ তাপমাত্রা বিকিরণ প্রতিরোধ করার জন্য জল-ঠান্ডা তাপ নিরোধক গার্ড প্লেট দিয়ে সজ্জিত
4. মূল সরঞ্জামের সুবিধা
- উচ্চ অনমনীয়তা বিকৃতি-প্রতিরোধী বক্স গঠনঘন অভ্যন্তরীণ পার্টিশন পাঁজরগুলি দীর্ঘমেয়াদী উচ্চ তাপমাত্রা এবং ভারী লোডের অধীনে বিকৃতি এবং ক্র্যাকিং এড়াতে গলিত বাঁকানো মুহূর্তকে ছড়িয়ে দেয়। কঠিন ঢালাই ইস্পাত অংশের তুলনায় হালকা ওজন, পরিবহন এবং disassembly জন্য সুবিধাজনক.
- সেগমেন্টেড মডুলার ডিজাইনবোল্টেড সেগমেন্টেড স্প্লাইসিং যেমন ছবিতে দেখানো হয়েছে, বড় অংশগুলি পরিবহনের জন্য বিভক্ত করা যেতে পারে অতিরিক্ত প্রস্থ এবং বেশি উচ্চতার শিপিং সমস্যা, দ্রুত অন-সাইট সমাবেশ।
- স্থিতিশীল নিম্ন-প্রভাব টিল্টিংঅনমনীয় ঘূর্ণায়মান শ্যাফ্টের পরিবর্তে বাঁকা ঘূর্ণায়মান ঘর্ষণ, কাত করার সময় কোন জ্যামিং নেই, গলিত ধাতব স্প্ল্যাশের ক্ষতি কমাতে ট্যাপ করার সময় ছোট তরল স্তরের ওঠানামা।
- মাল্টি-লেয়ার নিরাপত্তা সুরক্ষাহাইড্রোলিক সেলফ-লকিং এবং মেকানিক্যাল স্টপ ব্লকের ডুয়াল ব্যাকআপ, হাইড্রোলিক পাইপ ফেটে গেলে বা পাওয়ার কেটে গেলেও ফার্নেস টিপিং প্রতিরোধ করে।
- শক্তিশালী অটোমেশন সামঞ্জস্যPLC কন্ট্রোল সিস্টেমের সাথে মিলিত, রিমোট এবং স্থানীয় অপারেশন মোড সমর্থন করে, ফার্নেস ফ্রন্ট ফিডিং এবং ডাস্ট রিমুভাল সিস্টেমের সাথে লিঙ্কেজ।
5. প্রযোজ্য গলানোর কাজের শর্ত
- ফেরোঅ্যালয় শিল্প: সিলিকোম্যাঙ্গানিজ, ফেরোক্রোম, ফেরোভানাডিয়াম, ফেরোম্যাঙ্গানিজ এবং সিলিকন নিমজ্জিত আর্ক ফার্নেসের ট্যাপিং এবং স্ল্যাগ ডিসচার্জিং।
- অ লৌহঘটিত গলনা: হলুদ ফসফরাস চুল্লি, তামা-নিকেল পরিশোধন চুল্লি এবং গরম স্ল্যাগ চুল্লির টিপিং।
- ইলেকট্রিক আর্ক স্টিল মেকিং: স্ল্যাগ স্কিমিং এবং ছোট রিফাইনিং ফার্নেস এবং স্ক্র্যাপ মেলটিং ফার্নেসের ট্যাপিং।
- ম্যাচিং ল্যাডল হট ট্রান্সফার: অ্যাকসেন্ট্রিক রকার ফ্রেম গলিত লোহার একজাতকরণ নাড়া এবং গরম উপাদান স্থানান্তরের জন্য মইয়ের সাথে সহযোগিতা করে।
6. মিলিত সহায়ক সরঞ্জাম তালিকা
- উচ্চ-চাপ জলবাহী স্টেশন (দ্বৈত পাম্প, একটি অপারেশনের জন্য এবং একটি স্ট্যান্ডবাই, বায়ু/জল শীতল তাপ অপচয়)
- সিঙ্ক্রোনাস হাইড্রোলিক সিলিন্ডার + উচ্চ-চাপের পায়ের পাতার মোজাবিশেষ, বিস্ফোরণ-প্রমাণ সংযোগকারী
- লোড-ভারবহন রোলার বেস, এমবেডেড অ্যাঙ্কর বল্টু সম্পূর্ণ সেট
- অ্যাঙ্গেল সেন্সর, অপারেশন কনসোল কন্ট্রোল ক্যাবিনেট
- যান্ত্রিক সীমা স্টপ ব্লক, তাপ নিরোধক গার্ড প্লেট, তৈলাক্তকরণ সিস্টেম
