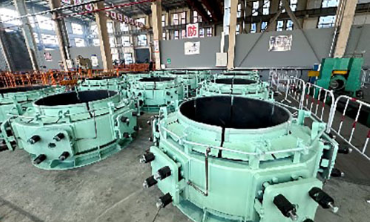

ঊর্ধ্ব এবং নিম্ন ইলেক্ট্রোড ক্ল্যাম্পিং ব্রেক সমাবেশ

উপরের এবং নিম্ন ইলেক্ট্রোড ক্ল্যাম্পিং ব্রেক সমাবেশ

1. পণ্য ওভারভিউ

আপার এবং লোয়ার ইলেকট্রোড ক্ল্যাম্পিং ব্রেক অ্যাসেম্বলি, ডুয়াল ব্রেক স্লিপিং ডিভাইসের জন্য সংক্ষিপ্ত, নিমজ্জিত আর্ক ফার্নেস, ইন্ডাস্ট্রিয়াল সিলিকন ফার্নেস, ফেরোঅ্যালয় ফার্নেস, ক্যালসিয়াম কার্বাইড ফার্নেস এবং ক্লোজড রিফাইনিং ফার্নেসের জন্য ইলেক্ট্রোড স্লিপিং সিস্টেমের মূল এক্সিকিউশন সরঞ্জাম। এটি স্বয়ংক্রিয় ইলেক্ট্রোড ফিডিং উপলব্ধি করতে হাইড্রোলিক সিলিন্ডার স্লিপ করার সাথে সহযোগিতা করে, গলানোর সময় ক্রমাগত ইলেক্ট্রোড খরচ ক্ষতিপূরণ দেয় এবং ইলেক্ট্রোডের স্থিতিশীল কাজের দৈর্ঘ্য বজায় রাখে।

প্রথাগত একক-বাতা স্লিপিং কাঠামোতে অস্থির ক্ল্যাম্পিং বল রয়েছে, ইলেক্ট্রোড স্লিপিং বিচ্যুতি প্রবণ, ঘন ঘন ম্যানুয়াল সামঞ্জস্য এবং ইলেক্ট্রোড ভাঙার উচ্চ ঝুঁকি। আমাদের ডুয়াল আপার এবং লোয়ার ব্রেক সেট ডিস্ক স্প্রিং হাইড্রোলিক ক্ল্যাম্পিং স্ট্রাকচার গ্রহণ করে। উপরের ব্রেকটি চলমান এবং নীচের ব্রেকটি স্থির। পিএলসি ইন্টারলকড ক্রমিক খোলার এবং ক্ল্যাম্পিং অ্যাকশনের মাধ্যমে, ইলেক্ট্রোডগুলি পরিমাণগতভাবে এবং সঠিকভাবে খাওয়ানো হয়। এটি স্থির আর্ক অপারেশন নিশ্চিত করে, ইলেক্ট্রোড ভাঙার দুর্ঘটনা হ্রাস করে এবং স্বয়ংক্রিয় বুদ্ধিমান চুল্লি ইলেক্ট্রোড সিস্টেমের জন্য একটি মানক ম্যাচিং উপাদান, 6,300kVA–63,000kVA পূর্ণ-সিরিজের ধাতব বৈদ্যুতিক চুল্লিগুলিতে প্রযোজ্য৷

2. প্রধান পণ্য শ্রেণীবিভাগ

2.1 ডিস্ক স্প্রিং হাইড্রোলিক ডুয়াল ব্রেক

• ক্ল্যাম্পিং নীতি: ডিস্ক স্প্রিং মেকানিক্যাল ক্ল্যাম্পিং, রিলিজের জন্য জলবাহী চাপ
• স্ট্রাকচার লেআউট: ডিস্ক স্প্রিংসের 4 টি গ্রুপ + হাইড্রোলিক সিলিন্ডারগুলি ব্রেক হাউজিংয়ের চারপাশে প্রতিসাম্যভাবে সাজানো; ভলকানাইজড পরিধান-প্রতিরোধী ব্রেক জুতা ভিতরে
• মিলে যাওয়া চুল্লি: 12,500-63,000kVA মাঝারি এবং বড় বন্ধ নিমজ্জিত আর্ক ফার্নেস, শিল্প সিলিকন চুল্লি
• মূল সুবিধা: স্থিতিশীল এবং অভিন্ন ক্ল্যাম্পিং বল, ব্রেক জুতার বড় ঘর্ষণ সহগ, অ্যান্টি-স্লিপ ইলেক্ট্রোড, ঘর্ষণ আস্তরণের দীর্ঘ পরিষেবা জীবন, সম্পূর্ণ ইন্টারলক সুরক্ষা
• আবেদন: উচ্চ-বর্তমান, উচ্চ অটোমেশন প্রয়োজনীয়তা সহ অবিচ্ছিন্ন উত্পাদন গলানোর কর্মশালা

2.2 লাইটওয়েট ডুয়াল ব্রেক (ছোট এবং মাঝারি চুল্লি খরচ-কার্যকর মডেল)

• স্ট্রাকচার: ইন্টিগ্রেটেড থিন-ওয়াল ব্রেক হাউজিং, কমপ্যাক্ট সিঙ্গেল-সাইড হাইড্রোলিক সিলিন্ডার লেআউট
• মিলে যাওয়া চুল্লি: 6,300-25,000kVA সিলিকোম্যাঙ্গানিজ, ফেরোনিকেল এবং ক্যালসিয়াম কার্বাইড চুল্লি
• মূল সুবিধা: হালকা স্ব-ওজন, ছোট দখলকৃত স্থান, কম উৎপাদন খরচ, সুবিধাজনক অন-সাইট রক্ষণাবেক্ষণ এবং ব্রেক জুতা প্রতিস্থাপন
• অ্যাপ্লিকেশন: মাঝারি ইলেক্ট্রোড লোড সহ আধা-বন্ধ ছোট-ক্ষমতার চুল্লি

2.3 ইন্টেলিজেন্ট মনিটরিং ইন্টিগ্রেটেড ডুয়াল ব্রেক (হাই-এন্ড স্বয়ংক্রিয় মডেল)

• আপগ্রেড কনফিগারেশন: অন্তর্নির্মিত চাপ সেন্সর, অবস্থান সীমা সুইচ, তাপমাত্রা পর্যবেক্ষণ মডিউল, চুল্লি PLC সিস্টেমে তারযুক্ত সংকেত সংক্রমণ
• সহায়ক অংশ: অ্যান্টি-স্প্যাটার তাপ নিরোধক ঢাল, ব্রেক জুতার জন্য স্বয়ংক্রিয় পরিধান ক্ষতিপূরণ ব্যবস্থা
• মিলে যাওয়া চুল্লি: 33,000–63,000kVA অতি-বড় বুদ্ধিমান মানবহীন গলিত চুল্লি
• মূল সুবিধা: ক্ল্যাম্পিং চাপ এবং ব্রেক খোলার অবস্থার রিয়েল-টাইম পর্যবেক্ষণ, অপর্যাপ্ত চাপ বা জুতা পরিধানের জন্য স্বয়ংক্রিয় অ্যালার্ম, সম্পূর্ণ স্বয়ংক্রিয় মানবহীন স্লিপিং অপারেশন

3. মূল কাঠামো এবং কাজের নীতি

সম্পূর্ণ ডুয়াল ব্রেক অ্যাসেম্বলিতে 5টি কী মডিউল রয়েছে: আপার মুভেবল ব্রেক ইউনিট, লোয়ার ফিক্সড ব্রেক ইউনিট, ডিস্ক স্প্রিং ক্ল্যাম্পিং অ্যাসেম্বলি, হাইড্রোলিক রিলিজ সিলিন্ডার এবং ঘর্ষণ ব্রেক শু লাইনিং।

1. উপরের চলমান ব্রেক ইউনিটস্লিপিং হাইড্রোলিক সিলিন্ডারের সাথে সংযুক্ত, উল্লম্ব উত্তোলন আন্দোলনে সক্ষম। এটি স্লিপিং স্ট্রোকের সময় ইলেক্ট্রোডের ওজন বহন করার জন্য ইলেক্ট্রোডগুলিকে ক্ল্যাম্প করে এবং আরোহণের আগে ছেড়ে দেয়। একযোগে খোলা এড়াতে নিম্ন ব্রেক দিয়ে ইন্টারলক করা হয়েছে।
2. লোয়ার ফিক্সড ব্রেক ইউনিটইলেক্ট্রোড ধারক ব্যারেলের উপর স্থির, স্বাভাবিক গলিত অবস্থায় সম্পূর্ণ ইলেক্ট্রোড ওজন বহন করে, সর্বদা ক্ল্যাম্পিং ইলেক্ট্রোড রাখে; ইলেক্ট্রোড স্লিপিং ডিসেন্ডিং স্ট্রোকের সময় শুধুমাত্র সাময়িকভাবে মুক্তি পায়।
3. ডিস্ক স্প্রিং ক্ল্যাম্পিং সমাবেশউচ্চ-শক্তির ডিস্ক স্প্রিংগুলির একাধিক গ্রুপ ইলেক্ট্রোডগুলিকে শক্তভাবে লক করার জন্য দীর্ঘস্থায়ী রেডিয়াল ক্ল্যাম্পিং বল প্রদান করে। ইলেক্ট্রোড স্লিপিং প্রয়োজন হলে হাইড্রোলিক সিলিন্ডার ব্রেক রিলিজ উপলব্ধি করতে ডিস্ক স্প্রিংস সংকুচিত করে।
4. পরিধান-প্রতিরোধী ব্রেক জুতা আস্তরণেররাবার ভলকানাইজড যৌগিক ঘর্ষণ উপাদান, উচ্চ ঘর্ষণ সহগ, ভাল তাপ নিরোধক, অ্যান্টি-ঘর্ষণ এবং অ্যান্টি-ইলেক্ট্রোড পৃষ্ঠের স্ক্র্যাচ গ্রহণ করে; পুরো ব্রেক বিচ্ছিন্ন না করে একক জুতা আলাদাভাবে প্রতিস্থাপন করা যেতে পারে।
5. হাইড্রোলিক ইন্টারলক কন্ট্রোল সিস্টেমবৈদ্যুতিক ইন্টারলক লজিক নিশ্চিত করে যে ইলেক্ট্রোড পতনের ঝুঁকি রোধ করতে উপরের এবং নীচের ব্রেক একই সাথে খুলতে পারে না। একক স্লিপিং স্ট্রোক 15-50 মিমি থেকে সামঞ্জস্যযোগ্য, স্বয়ংক্রিয় সাইকেল স্লিপিং, ম্যানুয়াল লোকাল কন্ট্রোল এবং রিমোট পিএলসি কন্ট্রোল তিনটি অপারেশন মোড সমর্থন করে।

স্ট্যান্ডার্ড ইলেকট্রোড স্লিপিং সাইকেল ফ্লো

1. লোয়ার ব্রেক আটকে রাখে, উপরের ব্রেক ছেড়ে দেয় → স্লিপিং সিলিন্ডার উপরের ব্রেককে লক্ষ্য উচ্চতায় তুলে নেয়
2. উপরের ব্রেক ইলেক্ট্রোড রি-ক্ল্যাম্প করে, নিচের ব্রেক রিলিজ → স্লিপিং সিলিন্ডার ইলেক্ট্রোড ফিডিং সম্পূর্ণ করতে নেমে আসে
3. লোয়ার ব্রেক শক্তভাবে রি-ক্ল্যাম্প করে, উপরের ব্রেক রিলিজ করে এবং প্রাথমিক অবস্থানে পুনরায় সেট করে, পরবর্তী স্লিপিং চক্রের জন্য অপেক্ষা করে

4. মূল পণ্যের সুবিধা

4.1 নিরাপদ এবং নির্ভরযোগ্য ডুয়াল ইন্টারলক সুরক্ষা

কঠোর বৈদ্যুতিক ইন্টারলক একই সময়ে উপরের এবং নীচের ব্রেকগুলি খোলা নিষিদ্ধ করে, ডাবল রিলিজের কারণে ইলেক্ট্রোড পতনের দুর্ঘটনাকে পুঙ্খানুপুঙ্খভাবে দূর করে; চাপ এবং অবস্থান ডবল পর্যবেক্ষণ অস্বাভাবিক ক্ল্যাম্পিং বল অধীনে স্বয়ংক্রিয় শাটডাউন অ্যালার্ম ট্রিগার, ব্যাপকভাবে চুল্লি অপারেশন নিরাপত্তা উন্নত.

4.2 স্থিতিশীল ক্ল্যাম্পিং ফোর্স, কম ইলেকট্রোড ভাঙ্গন

ডিস্ক স্প্রিং কনস্ট্যান্ট ফোর্স ক্ল্যাম্পিং ব্রেক জুতা এবং ইলেক্ট্রোড পৃষ্ঠের মধ্যে অভিন্ন যোগাযোগ ঘর্ষণ নিশ্চিত করে, স্থানীয় চাপের ঘনত্ব নেই; পরিমাণগত স্লিপিং অনিয়মিত ইলেক্ট্রোড অবতরণ এড়ায়, কার্যকরভাবে ইলেক্ট্রোড ক্র্যাক এবং ভাঙ্গনের হার হ্রাস করে, ইলেক্ট্রোড খরচ কমায়।

4.3 উচ্চ অটোমেশন, শ্রম সংরক্ষণ

ঘন ঘন ম্যানুয়াল অন-সাইট অপারেশন ছাড়াই PLC পূর্ণ-স্বয়ংক্রিয় চক্রীয় স্লিপিং সমর্থন করে; রিমোট মনিটরিং মডেল কেন্দ্রীয় নিয়ন্ত্রণ কক্ষে অপারেশন ডেটা আপলোড করে, মানবহীন ইলেক্ট্রোড ফিডিং ব্যবস্থাপনা উপলব্ধি করে এবং চুল্লির সামনের শ্রমের তীব্রতা কমিয়ে দেয়।

4.4 দীর্ঘ সেবা জীবন, কম রক্ষণাবেক্ষণ খরচ

ভলকানাইজড ঘর্ষণ ব্রেক জুতা শক্তিশালী উচ্চ-তাপমাত্রা পরিধান প্রতিরোধের বৈশিষ্ট্য, দীর্ঘ প্রতিস্থাপন চক্র; মডুলার স্প্লিট ডিজাইন একক ব্রেক জুতা বা স্প্রিং গ্রুপ প্রতিস্থাপনের অনুমতি দেয় অবিচ্ছেদ্য বিচ্ছিন্নতা, সংক্ষিপ্ত রক্ষণাবেক্ষণ ডাউনটাইম এবং কয়েকটি খুচরা যন্ত্রাংশ খরচ ছাড়া।

4.5 ব্যাপক অভিযোজনযোগ্যতা এবং সুবিধাজনক রেট্রোফিট

Φ400–Φ1200 স্ব-বেকিং ইলেক্ট্রোডের জন্য ব্রেক হাউজিংয়ের কাস্টমাইজযোগ্য অভ্যন্তরীণ ব্যাস; নতুন ফার্নেস সম্পূর্ণ সরঞ্জাম এবং পুরানো ফার্নেস ইলেক্ট্রোড সিস্টেম সংস্কারের সাথে মিলেছে, সাইটের সরঞ্জামগুলির জন্য কোনও বড় আকারের কাঠামোগত পরিবর্তনের প্রয়োজন নেই।

4.6 বিরোধী উচ্চ তাপমাত্রা, গুরুতর পরিবেশে স্থিতিশীল অপারেশন

বাইরের তাপ নিরোধক অ্যান্টি-স্প্যাটার শিল্ড ফার্নেসের উপরের উজ্জ্বল তাপকে বিচ্ছিন্ন করে, বসন্ত বার্ধক্য এবং জলবাহী সিলিন্ডার সিল বার্নআউট প্রতিরোধ করে; দীর্ঘমেয়াদী ক্রমাগত উচ্চ লোড গলিত অবস্থার অধীনে স্থিতিশীল কর্মক্ষমতা.

5. প্রযোজ্য শিল্প এবং চুল্লি ক্ষমতা পরিসীমা

• ফেরোঅ্যালয় গন্ধ: ফেরোসিলিকন, সিলিকোম্যাঙ্গানিজ, ফেরোনিকেল, ফেরোক্রোম, ফেরোভানাডিয়াম নিমজ্জিত আর্ক ফার্নেস
• রাসায়নিক গন্ধ: শিল্প সিলিকন, ক্যালসিয়াম কার্বাইড, হলুদ ফসফরাস গলানোর চুল্লি
• অ লৌহঘটিত ধাতুবিদ্যা: কপার স্ল্যাগ, অ্যালুমিনিয়াম ছাই, সীসা-দস্তা বন্ধ পরিশোধন বৈদ্যুতিক চুল্লি
• ক্যাপাসিটি কভারেজ: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA সম্পূর্ণ-স্পেক ধাতুবিদ্যার চুল্লি

6. ঐচ্ছিক ম্যাচিং কনফিগারেশন

1. রিয়েল-টাইম ক্ল্যাম্পিং চাপ এবং ব্রেক অবস্থান অনলাইন পর্যবেক্ষণ অ্যালার্ম সিস্টেম
2. উচ্চ-তাপমাত্রা অ্যান্টি-স্প্যাটার স্টেইনলেস স্টীল তাপ নিরোধক ঢাল
3. ব্রেক ঘর্ষণ জুতা জন্য স্ব-ক্ষতিপূরণ সমাবেশ পরেন
4. ইন্টিগ্রেটেড স্লিপিং হাইড্রোলিক সিলিন্ডার ম্যানিফোল্ড সমাবেশ
5. সম্পূর্ণ খুচরা যন্ত্রাংশ প্যাকেজ: ডিস্ক স্প্রিংস, ভলকানাইজড ব্রেক জুতা, হাইড্রোলিক সিলিং কিট

7. ফুল-লাইফ-সাইকেল পরিষেবা গ্যারান্টি

1. কাস্টম নন-স্ট্যান্ডার্ড ডিজাইন: ইলেক্ট্রোড ব্যাস এবং ফার্নেস অপারেশন প্যারামিটার অনুযায়ী ব্রেক অভ্যন্তরীণ ব্যাস, ক্ল্যাম্পিং স্ট্রোক, স্প্রিং গ্রুপের পরিমাণ এবং স্লিপিং স্ট্রোক কাস্টমাইজ করুন
2. অন-সাইট প্রযুক্তিগত সমীক্ষা: পেশাদার প্রকৌশলী ইলেক্ট্রোড স্লিপিং সিস্টেমের জন্য সামগ্রিক ম্যাচিং স্কিম প্রদান করে
3. কঠোর কারখানা পরিদর্শন: প্রসবের আগে ক্ল্যাম্পিং ফোর্স ক্লান্তি পরীক্ষা, জলবাহী ফুটো পরীক্ষা এবং ইন্টারলক লজিক পরীক্ষা
4. বিক্রয়োত্তর সমর্থন: পুরো সমাবেশের ওয়ারেন্টি, ব্রেক জুতা, ডিস্ক স্প্রিংস এবং অন্যান্য দুর্বল খুচরা যন্ত্রাংশের দীর্ঘমেয়াদী সরবরাহ, দেশব্যাপী সাইটটিতে ইনস্টলেশন ও রক্ষণাবেক্ষণ
