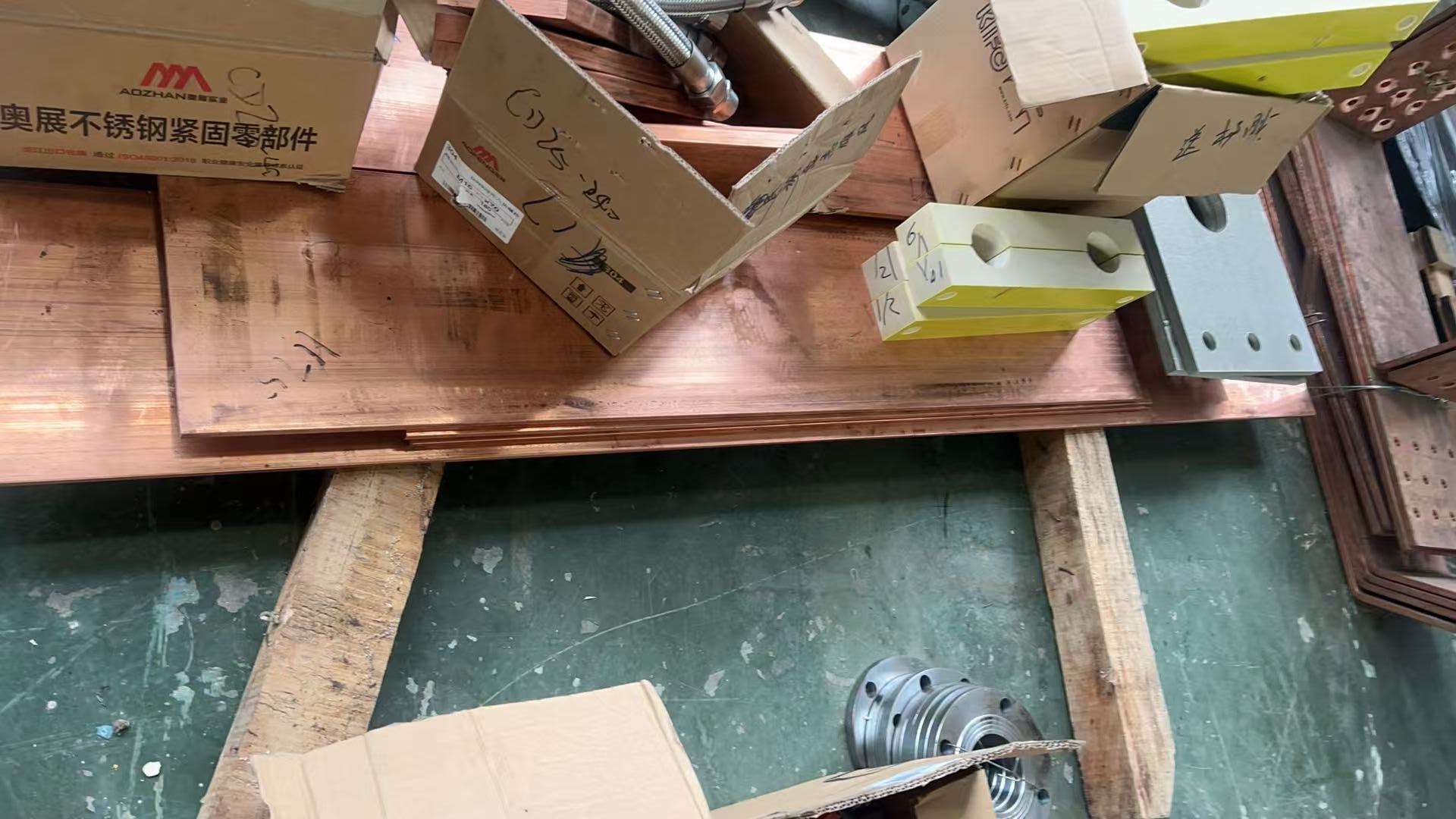

বৈদ্যুতিক আর্ক ফার্নেসের জন্য তামার বাসবার

2.1 মূল সংজ্ঞা এবং মূল ফাংশন

• সংজ্ঞা: উচ্চ-বিশুদ্ধতা ইলেক্ট্রোলাইটিক কপার দিয়ে তৈরি, আয়তক্ষেত্রাকার পরিবাহী কন্ডাক্টর বাঁকানো এবং স্প্লিসিং দ্বারা গঠিত হয়। সাধারণ এবং রূপালী/টিন-ধাতুপট্টাবৃত প্রকারে বিভক্ত, এটি EAF সেকেন্ডারি সার্কিটের নির্দিষ্ট সংযোগে ব্যাপকভাবে ব্যবহৃত হয়।
• কী ফাংশন: ট্রান্সফরমার থেকে ইলেক্ট্রোডে স্থিরভাবে বৈদ্যুতিক শক্তি প্রেরণ করে। অপ্টিমাইজড ডিজাইনের মাধ্যমে প্রতিরোধের ক্ষতি এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস করে। অন্যান্য সংক্ষিপ্ত নেটওয়ার্ক উপাদানগুলির জন্য যান্ত্রিক সহায়তা প্রদান করে।

2.2 মূল রচনা এবং উপাদানের বৈশিষ্ট্য

2.2.1 উপাদান নির্বাচন

• দত্তক নেয়T2/T3 উচ্চ-বিশুদ্ধতা ইলেক্ট্রোলাইটিক কপারকপার কন্টেন্ট ≥99.9% এবং পরিবাহিতা ≥97% IACS সহ।
• অক্সিডেশন এবং জারা প্রতিরোধ ক্ষমতা বাড়াতে পৃষ্ঠটি রূপালী-ধাতুপট্টাবৃত (≥0.1 মিমি) বা টিন-ধাতুপট্টাবৃত (≥0.05 মিমি) হতে পারে।

2.2.2 স্ট্রাকচারাল ডিজাইন

• সাধারণ স্পেসিফিকেশন সহ আয়তক্ষেত্রাকার ক্রস-সেকশন: 50 × 5 মিমি, 60 × 6 মিমি, 80 × 8 মিমি, 100 × 10 মিমি, ইত্যাদি, বিশেষ আকারের জন্য কাস্টমাইজযোগ্য।
• মূল সংযোগগুলি স্টেইনলেস স্টীল বোল্টের সাথে ড্রিলিং এবং ট্যাপিং প্রক্রিয়া ব্যবহার করে। কিছু বাসবারে শীতল করার দক্ষতা উন্নত করার জন্য তাপ অপচয় করার খাঁজ থাকে।

2.3 মূল প্রযুক্তিগত পরামিতি

2.4 পণ্য বৈশিষ্ট্য

• উচ্চ পরিবাহিতা: কম প্রতিরোধ ক্ষমতা তাপ ক্ষতি এবং EAF শক্তি খরচ হ্রাস.
• শক্তিশালী যান্ত্রিক কর্মক্ষমতা: প্রসার্য শক্তি ≥205MPa, গলানোর সময় কম্পন এবং প্রভাব সহ্য করে।
• চমৎকার তাপ এবং জারা প্রতিরোধের: উচ্চ-তাপমাত্রা এবং ধুলোময় কাজের পরিবেশের সাথে খাপ খায়।
• কাস্টমাইজযোগ্য অভিযোজনযোগ্যতা: উপযোগী আকার, দৈর্ঘ্য, এবং বিভিন্ন EAF স্পেসিফিকেশন জন্য পৃষ্ঠ চিকিত্সা.
• সহজ ইনস্টলেশন: আয়তক্ষেত্রাকার কাঠামো স্প্লিসিং এবং ফিক্সিং সুবিধা, নির্মাণ দক্ষতা উন্নত.

2.5 অ্যাপ্লিকেশন পরিস্থিতি

• প্রধানত EAF শর্ট নেটওয়ার্ক সিস্টেমে স্টিল মেকিং এবং রিফাইনিং EAFs এর জন্য নির্দিষ্ট কন্ডাক্টর হিসাবে ব্যবহৃত হয়।
• ট্রান্সফরমার লো-ভোল্টেজ আউটলেট, ক্ষতিপূরণকারী এবং পরিবাহী ক্রস আর্মসকে সংযুক্ত করে, যা ধাতুবিদ্যা, ঢালাই এবং ধাতু প্রক্রিয়াকরণ শিল্পের জন্য উপযুক্ত।
• অন্যান্য উচ্চ-কারেন্ট ধাতুবিদ্যার সরঞ্জাম যেমন নিমজ্জিত আর্ক ফার্নেস এবং ক্যালসিয়াম কার্বাইড চুল্লিগুলির পরিবাহী সার্কিটের ক্ষেত্রে প্রযোজ্য।

  2.6 মূল রচনা এবং উপাদানের বৈশিষ্ট্য

  2.6.1 উপাদান নির্বাচন

  • দত্তক নেয়T2/T3 উচ্চ-বিশুদ্ধতা ইলেক্ট্রোলাইটিক কপারকপার সামগ্রী ≥99.9% এবং পরিবাহিতা ≥97% IACS সহ, চমৎকার বৈদ্যুতিক পরিবাহিতা নিশ্চিত করে এবং বর্তমান সংক্রমণের সময় শক্তির ক্ষতি হ্রাস করে।
  • সিলভার প্লেটিং বেধ ≥0.1 মিমি এবং টিনের প্রলেপ বেধ ≥0.05 মিমি, অক্সিডেশন এবং জারা প্রতিরোধের উন্নতি করে এবং পরিষেবা জীবন প্রসারিত করে পৃষ্ঠটি সিলভার-প্লেটেড বা টিন-ধাতুপট্টাবৃত হতে পারে।

  2.6.2 স্ট্রাকচারাল ডিজাইন

  • 50×5mm, 60×6mm, 80×8mm, 100×10mm, ইত্যাদি সহ সাধারণ স্পেসিফিকেশন (প্রস্থ × বেধ) সহ ক্রস-বিভাগীয় আকৃতি প্রধানত আয়তক্ষেত্রাকার। বিশেষ মাপ EAF ক্ষমতা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
  • মূল সংযোগের অংশগুলি তুরপুন এবং লঘুপাত প্রক্রিয়া গ্রহণ করে, শক্ত সংযোগ নিশ্চিত করতে এবং যোগাযোগের প্রতিরোধ কমাতে স্টেইনলেস স্টীল বোল্ট দিয়ে স্থির করা হয়। কিছু তামার বাসবারে তাপ অপচয়ের দক্ষতা উন্নত করার জন্য পৃষ্ঠের উপর তাপ অপচয় করার খাঁজ দেওয়া হয়।

  2.7 মূল প্রযুক্তিগত পরামিতি

  রেট EAF ক্ষমতা	কপার বাসবার স্পেসিফিকেশন (প্রস্থ × বেধ)	রেট করা বর্তমান	পরিবাহিতা	প্রসার্য শক্তি	তাপ প্রতিরোধের তাপমাত্রা	সারফেস ট্রিটমেন্ট পদ্ধতি
  5-10t	60×6mm/80×8mm	5000-10000A	≥97% IACS	≥205MPa	≤250℃	টিন-ধাতুপট্টাবৃত/প্রাকৃতিক
  10-20t	80×8mm/100×10mm	10000-20000A	≥97% IACS	≥205MPa	≤250℃	টিন-ধাতুপট্টাবৃত/সিলভার-ধাতুপট্টাবৃত
  20-50t	100×10mm/120×12mm	20000-35000A	≥97% IACS	≥205MPa	≤250℃	সিলভার-প্লেটেড
  50t এর উপরে	120 × 12 মিমি এবং তার উপরে	35000A এর উপরে	≥97% IACS	≥205MPa	≤250℃	সিলভার-প্লেটেড

  2.8 পণ্যের বৈশিষ্ট্য

  • উচ্চ বৈদ্যুতিক পরিবাহিতা: উচ্চ-বিশুদ্ধতা ইলেক্ট্রোলাইটিক কপার উপাদান কম প্রতিরোধ ক্ষমতা নিশ্চিত করে, পরিবাহিতা সাধারণ তামার মিশ্রণের চেয়ে অনেক বেশি, যা বর্তমান সংক্রমণের সময় তাপের ক্ষতি কমাতে পারে এবং EAF শক্তি খরচ কম করতে পারে।
  • শক্তিশালী যান্ত্রিক কর্মক্ষমতা: ঠান্ডা কাজ এবং তাপ চিকিত্সা প্রক্রিয়ার পরে, প্রসার্য শক্তি হল ≥205MPa এবং ফলন শক্তি হল ≥60MPa, ভাল বাঁকানো এবং শিয়ারিং কর্মক্ষমতা সহ, EAF গলানোর সময় কম্পন এবং যান্ত্রিক প্রভাব সহ্য করতে সক্ষম।
  • চমৎকার তাপ এবং জারা প্রতিরোধের: তামা নিজেই নির্দিষ্ট তাপ প্রতিরোধের আছে, এবং পৃষ্ঠ আবরণ কার্যকরভাবে উচ্চ-তাপমাত্রা জারণ এবং পরিবাহী ধূলিকণা ক্ষয় প্রতিরোধ করতে পারে, কঠোর উচ্চ-তাপমাত্রা এবং EAFs এর ধূলিময় কাজের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে।
  • কাস্টমাইজড অভিযোজনযোগ্যতা: EAF ক্ষমতা এবং সংক্ষিপ্ত নেটওয়ার্ক বিন্যাস অনুযায়ী আকার, দৈর্ঘ্য এবং পৃষ্ঠ চিকিত্সা প্রক্রিয়া কাস্টমাইজ করতে পারেন, EAFs এর বিভিন্ন স্পেসিফিকেশনের ইনস্টলেশন এবং ব্যবহারের প্রয়োজনের সাথে খাপ খাইয়ে নিতে পারেন।
  • সহজ ইনস্টলেশন: আয়তক্ষেত্রাকার কাঠামো স্প্লিসিং এবং ফিক্সিংয়ের জন্য সুবিধাজনক, এবং সংযোগের অংশগুলি যুক্তিসঙ্গতভাবে ডিজাইন করা হয়েছে, যা দ্রুত ট্রান্সফরমার, জল-ঠান্ডা তার এবং অন্যান্য উপাদানগুলির সাথে সমাবেশ সম্পূর্ণ করতে পারে, নির্মাণ দক্ষতা উন্নত করে।
