নতুন ধরণের টিউবুলার ওয়াটার কুলিং ওভেন কভার

টাইপ ট্যাবুলার ওয়াটার কুলিং ফার্নেস কভার

1. মূল নকশা বৈশিষ্ট্য এবং কাজ নীতি

মূল নকশা বৈশিষ্ট্য

• টিউবুলার হিট-ডিসিপেটিং কোর: ঢাকনা এর অভ্যন্তরীণ তাপ শোষণ স্তর গঠিত হয়সিলস স্টীল টিউব বা স্টেইনলেস স্টীল টিউবএই নকশা তাপ বিনিময় এলাকা (30-50% প্যানেল টাইপ কভার চেয়ে বড়) বৃদ্ধি এবং অভিন্ন শীতলতা নিশ্চিত করে,ঘনীভূত আর্ক তাপ দ্বারা সৃষ্ট স্থানীয় হট স্পট এড়ানো.
• মডুলার টিউব বান্ডিল: টিউবগুলি অপসারণযোগ্য মডুলার বান্ডিলগুলিতে গোষ্ঠীভুক্ত করা হয় (উদাহরণস্বরূপ, মডিউল প্রতি 3-5 টিউব) যদি পৃথক টিউবগুলি ক্ষতিগ্রস্থ হয় (উদাহরণস্বরূপ, গলিত স্প্ল্যাশ দ্বারা),শুধুমাত্র প্রভাবিত মডিউল প্রতিস্থাপনের প্রয়োজন হয় যা রক্ষণাবেক্ষণের সময় এবং খরচ হ্রাস করে (vs. পুরো প্যানেলটি প্যানেল টাইপ কভারগুলিতে প্রতিস্থাপন করে) ।
• শক্তিশালী ফ্রেম ইন্টিগ্রেশন: টিউবগুলি উচ্চ-শক্তির ইস্পাত ফ্রেমে ঝালাই বা বোল্ট করা হয় (Q355B বা 16Mn),একটি শক্ত কাঠামো গঠন করা যা তাপীয় সম্প্রসারণ থেকে বিকৃতি প্রতিরোধ করে (এএফগুলির জন্য সমালোচনামূলক যা ঘন ঘন কভার উত্তোলন / কুলিং প্রয়োজন).
• ইলেক্ট্রোড গর্তে অপ্টিমাইজড সিলিং: ইলেক্ট্রোড গর্তের চারপাশে টিউবুলার কাঠামো ব্যবহার করেডাবল-লেয়ার টিউব রিং(কুলিংয়ের জন্য অভ্যন্তরীণ নল, উচ্চ তাপমাত্রার গ্যাসকেটগুলি স্থির করার জন্য বাইরের নল), সিলিং কর্মক্ষমতা উন্নত করে এবং এই উচ্চ পরিধানের এলাকায় চুল্লি গ্যাস ফুটো প্রতিরোধ করে।

কার্যকরী নীতি

1. নিম্ন তাপমাত্রার শীতল জল (30-40 °C, স্কেলিং এড়াতে নরম / demineralized) একটি হেডার পাইপ (কভার এর বাইরের ফ্রেম উপর ইনস্টল করা) মাধ্যমে প্রতিটি নলাকার বান্ডিল বিতরণ করা হয়।
2. উচ্চ তাপমাত্রার চুলা গ্যাস (1600-2200°C) এবং আর্ক বিকিরণ থেকে তাপ শোষণ করে টিউবগুলির মধ্য দিয়ে জল প্রবাহিত হয়।তাপ পরিবাহিতা উন্নত করা).
3. গরম পানি (৫৫-৬০ ডিগ্রি সেলসিয়াস) একটি রিটার্ন হেডারে একত্রিত হয়, তাপমাত্রা হ্রাসের জন্য একটি তাপ এক্সচেঞ্জার/কুলিং টাওয়ারে পাঠানো হয় এবং একটি অবিচ্ছিন্ন,উচ্চ দক্ষতা তাপ অপসারণ চক্র.

2মূল উপাদানগুলির জন্য উপাদান নির্বাচন

3. মূল প্রযুক্তিগত পরামিতি (১০০ টন ইএএফ স্টিলের জন্য সাধারণ)

4. অ্যাপ্লিকেশন সুবিধা এবং উপযুক্ত ইএএফ দৃশ্যকল্প

প্রধান অ্যাপ্লিকেশন সুবিধা

1. উচ্চতর তাপ বিনিময় দক্ষতা: বৃহত্তর টিউব পৃষ্ঠতলটি আউটলেট পানির তাপমাত্রা 5-10 ডিগ্রি সেলসিয়াসে হ্রাস করে (প্যানেল-টাইপ কভারগুলির তুলনায়), শীতল সিস্টেমের লোড হ্রাস করে এবং শক্তি সঞ্চয় করে।
2. তাপীয় শক প্রতিরোধের আরও শক্তিশালী: টিউবগুলি শক্ত প্যানেলগুলির তুলনায় আরও নমনীয়,ক্র্যাকিং ছাড়াই তাপীয় সম্প্রসারণ/সংকোচন শোষণ করা ✓ প্রায়শই গরম (গলিত) এবং শীতল (চার্জিং/ট্যাপিং) চক্রের অধীনে ইএএফগুলির জন্য সমালোচনামূলক.
3. কম রক্ষণাবেক্ষণ খরচ: মডুলার টিউব বান্ডিলগুলি আংশিক প্রতিস্থাপনের অনুমতি দেয় (সম্পূর্ণ কভার প্রতিস্থাপনের 10-20% খরচ) এবং দ্রুত মেরামত (1-2 ঘন্টা বনাম 8-12 ঘন্টা প্যানেল-টাইপ কভারগুলির জন্য) ।
4. বড় ইএএফ-এর সাথে আরও ভাল অভিযোজনযোগ্যতা: শক্ত টিউবুলার-ফ্রেম কাঠামোটি বড় আকারের কভারগুলি সমর্থন করে (উদাহরণস্বরূপ, 200 টন ইএএফগুলির জন্য 5-6 মিটার ব্যাসার্ধ) বিকৃতি ছাড়াই, যা প্যানেল-টাইপ কভারগুলি অর্জন করতে লড়াই করে।

উপযুক্ত ইএএফ দৃশ্যকল্প

• অতি উচ্চ ক্ষমতা (UHP) স্টিল উত্পাদন EAFs (50-200t): তীব্র আর্ক তাপ (2000-2200°C) এবং স্ক্র্যাপ লোডিংয়ের জন্য ঘন ঘন কভার উত্তোলন পরিচালনা করে; ভাল সিলিংয়ের কারণে CO পুনরুদ্ধারের হার ≥98%।
• হাই-পাওয়ার Ferroalloy রিফাইনিং EAFs (যেমন, কম কার্বন Ferrochrome, ferrosilicon): ক্রোম/ম্যাঙ্গানিজ সমৃদ্ধ স্লাগ (৩১৬এল টিউব সহ) থেকে ক্ষয় প্রতিরোধী এবং স্থিতিশীল তাপমাত্রা নিয়ন্ত্রণের মাধ্যমে খাদ ক্ষতি হ্রাস করে।
• মাঝারি আকারের নন-ফেরোস ফ্লেটিং ইএএফ (যেমন, তামা/নিকেল খাদ): মডুলার ডিজাইন ঘন ঘন স্ল্যাগ পরিষ্কারের মাধ্যমে গলানোর প্রক্রিয়াগুলিতে রক্ষণাবেক্ষণকে সহজ করে তোলে।

5. দৈনিক রক্ষণাবেক্ষণ ও ত্রুটি প্রতিরোধ

রুটিন রক্ষণাবেক্ষণ (প্রতি শিফট)

1. টিউব এবং হেডার পরিদর্শন: টিউব জয়েন্ট এবং হেডারগুলিতে চাপের গেইম ব্যবহার করে পানির ফুটো পরীক্ষা করুন ০.০৫ এমপিএ ≥ চাপের পতন সম্ভাব্য ফুটো নির্দেশ করে।
2. তাপমাত্রা পর্যবেক্ষণ: একটি ইনফ্রারেড থার্মোমিটার ব্যবহার করে টিউব পৃষ্ঠতল স্ক্যান করুন; স্থানীয় তাপমাত্রা > 100 °C টিউব ব্লকিং (স্কেলিং বা স্ল্যাগ আঠালো কারণে) পরামর্শ দেয়।
3. ইলেক্ট্রোড হোল সিলিং চেক: গ্রাফাইট প্যাকেজিং পরিধানের জন্য পরীক্ষা করুন; যদি চুল্লি গ্যাস ফুটো (একটি সিও ডিটেক্টর দ্বারা সনাক্ত করা হয়) 0.05% অতিক্রম করে তবে প্রতিস্থাপন করুন।
4. উত্তোলন প্রক্রিয়া লুব্রিকেশন: ঢাকনা চলাচলের সময় জ্যামিং রোধ করার জন্য হিঞ্জ এবং হাইড্রোলিক সিলিন্ডারে উচ্চ তাপমাত্রার মলিবডেনাম ডিসলফাইড গ্রীস প্রয়োগ করুন।

সাধারণ ত্রুটি ও সমাধান

  চুল্লি কভার মধ্যে জল শীতল কাঠামো tightly সাজানো seamless পাইপ একটি সংখ্যা গঠিত হয়।

প্রতিটি ইস্পাত পাইপ গোলাকার। এই কাঠামোর জল-শীতল চুলা কভারটি ফাঁস করা সহজ নয় এবং রক্ষণাবেক্ষণ করা সহজ।

বৈদ্যুতিক আর্ক চুলার জল-শীতল চুলার কভারটি টিউবুলার ফ্রেম জল-শীতল চুলার কভার গ্রহণ করে এবং জল-শীতল কভারটি সহজ প্রতিস্থাপন এবং পরিবহনের জন্য দুটি অর্ধে ডিজাইন করা হয়েছে।

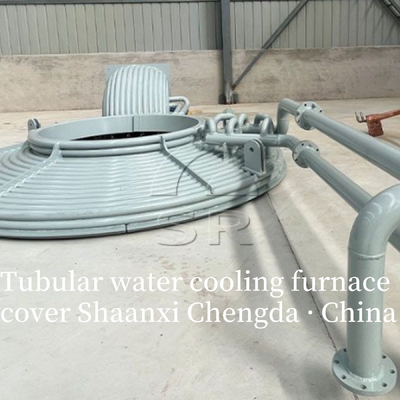

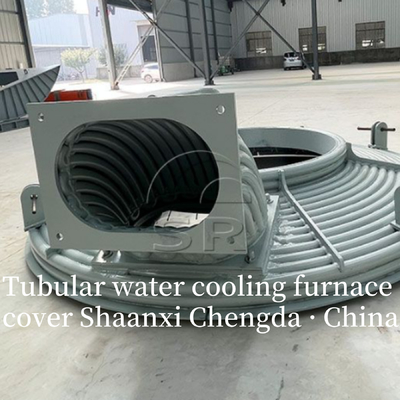

জল-শীতল চুলা কভার একটি নলাকার ফ্রেম, বাম অর্ধেক কভার উপর একটি জল শীতল দ্রুত, ডান অর্ধেক কভার উপর একটি জল শীতল দ্রুত, একটি lime চার্জিং ডিভাইস গঠিত,এবং কেন্দ্রীয় ছোট চুলা কভার উপর একটি জল-শীতল সমর্থন রিং. টিউবুলার ফ্রেমটি seamless ইস্পাত পাইপ দিয়ে তৈরি, যা শুধুমাত্র কাঠামোগত অংশের শক্তি প্রয়োজনীয়তা হিসাবে ব্যবহার করা হয় না, কিন্তু প্রধান ইনপুট এবং রিটার্ন জল পাইপ হিসাবে।প্রধান ইনপুট এবং রিটার্ন পাইপ মাধ্যমে সব শীতল জল সার্কিট সংযোগবাম এবং ডান অর্ধেক জল শীতল ব্লক বোল্ট দ্বারা ফ্রেম সংযুক্ত করা হয়,এবং জল শীতল দ্রুত এগিয়ে এবং ফিরে জল প্রধান ইনলেট এবং ফিরে জল পাইপ দ্বারা শাখা ইস্পাত পাইপ দ্বারা সংযুক্ত করা হয় দুই অর্ধেক জল শীতল ব্লক শীতল করতে.

কলম চার্জিং ডিভাইসটি চুল্লির জল শীতল করার কভারটিতে ইনস্টল করা হয়। ডিভাইসটি একটি গ্রহণকারী হপার, একটি স্লাইপ ইত্যাদির সমন্বয়ে গঠিত।ঢেউয়ের নীচের অংশটি একটি জল শীতল কাঠামো হিসাবে ডিজাইন করা হয়েছে. যখন কোন কলম যোগ করা হয় না, তখন কলম চার্জিং ডিভাইস থেকে ধোঁয়া গ্যাসের ওভারফ্লো রোধ করার জন্য স্লুজ ভালভ বন্ধ করা হয়।

কেন্দ্রীয় ছোট চুলা কভারটির জল-শীতল সমর্থন রিংটি একটি উল্টানো শঙ্কু কাঠামোর মধ্যে তৈরি করা হয় এবং জল শীতলও গ্রহণ করা হয়।জল ইনপুট এবং রিটার্ন পাইপ প্রধান জল ইনপুট এবং রিটার্ন পাইপ সংযোগ করা হয়.

টিউবুলার ওয়াটার-কুলড ফার্নেস কভারের আংশিক প্লেন ডায়াগ্রামঃ
