উন্নত শীতল সিস্টেমের সাথে বৈদ্যুতিক আর্ক ফার্নেস জল শীতল কভার

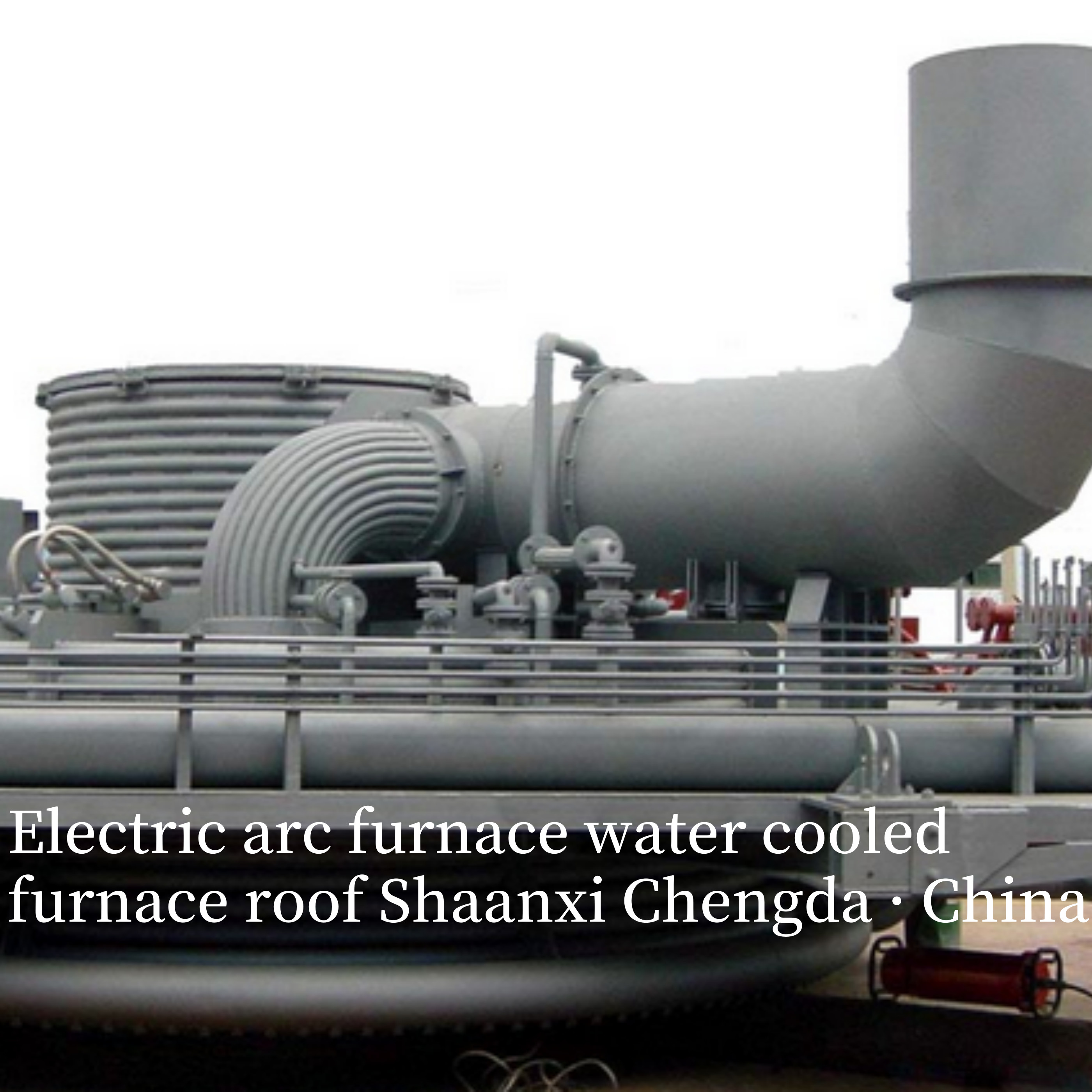

  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
উৎপত্তি স্থল শানসি, চীন
পরিচিতিমুলক নাম Shaanxi Chengda
সাক্ষ্যদান ISO9001
মডেল নম্বার জল শীতল চুলা ছাদ
ন্যূনতম চাহিদার পরিমাণ 1SET
মূল্য The price will be negotiated based on the technical requirements and supply scope of Party A
প্যাকেজিং বিবরণ পার্টি ক এর নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী আলোচনা করুন
ডেলিভারি সময় 2 মাস
পরিশোধের শর্ত এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা সম্পূর্ণ উত্পাদন সরবরাহ চেইন, সময়মত সরবরাহ এবং মানের মান পূরণ করুন
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা

বৈদ্যুতিক আর্ক ফার্নেস ছাদ

,

বৈদ্যুতিক আর্ক ফার্নেস জল শীতল ছাদ

,

উন্নত শীতল সিস্টেম জল শীতল ছাদ
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

বৈদ্যুতিক আর্ক ফার্নেস জল-শীতল ফার্নেস রুফ



বৈদ্যুতিক আর্ক ফার্নেস জল-শীতল কভার

বৈদ্যুতিক আর্ক ফার্নেস (EAF) জল-শীতল কভার হল বৈদ্যুতিক আর্ক ফার্নেসের জন্য একটি গুরুত্বপূর্ণ তাপ সুরক্ষা এবং প্রক্রিয়া নিয়ন্ত্রণ উপাদান—যা ইস্পাত তৈরি, ফেরোএলোয় পরিশোধিতকরণ এবং নন-ফেরাস ধাতু গলানোর ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। এটি ঐতিহ্যবাহী অগ্নিরোধী ইটের কভারের পরিবর্তে একটি বদ্ধ জল সঞ্চালন কাঠামোফার্নেসের শীর্ষভাগ সিল করার জন্য, উচ্চ-তাপমাত্রার আর্ক বিকিরণকে আলাদা করতে এবং ফার্নেস গ্যাস পরিচালনা করতে ব্যবহৃত হয়। এই উপাদানটি সরাসরি EAF-এর শক্তি দক্ষতা, নিরাপত্তা এবং পরিবেশগত কর্মক্ষমতাকে প্রভাবিত করে, যা আধুনিক উচ্চ-দক্ষতা EAF অপারেশনের জন্য অপরিহার্য করে তোলে।

১. মূল কার্যাবলী ও কার্যকারী নীতি

মূল কার্যাবলী

সাধারণ শিল্প চুল্লির কভারের থেকে ভিন্ন, EAF জল-শীতল কভার চরম পরিস্থিতি (উচ্চ আর্ক তাপমাত্রা, গলিত ছিটা, এবং ক্ষয়কারী ফার্নেস গ্যাস) সহ্য করার জন্য ডিজাইন করা হয়েছে, যার চারটি প্রধান কাজ রয়েছে:
  • উচ্চ-তাপমাত্রা শিল্ডিং: 1600-2200°C আর্ক বিকিরণ এবং গলিত ইস্পাত/স্লাগ ছিটা থেকে সরাসরি ক্ষয় প্রতিরোধ করে, EAF-এর ইস্পাত শেলকে বিকৃতি বা বার্নআউট থেকে রক্ষা করে এবং ফার্নেস বডির পরিষেবা জীবন বাড়ায়।
  • ফার্নেস গ্যাস সিলিং ও পুনরুদ্ধার: আধুনিক বন্ধ EAF-এর জন্য (যেমন, ইস্পাত তৈরির জন্য অতি-উচ্চ-ক্ষমতা EAF), এটি ফার্নেস বডির সাথে একটি বায়ু-নিরোধক স্থান তৈরি করে CO-সমৃদ্ধ ফার্নেস গ্যাস সংগ্রহ করে। এই গ্যাসটি হয় জ্বালানি হিসেবে পুনরায় ব্যবহার করা হয় (যা শক্তি খরচ কমায়) অথবা নির্গমন মান পূরণ করার জন্য প্রক্রিয়াকরণ করা হয়, যা বিষাক্ত গ্যাস নির্গমন এড়িয়ে চলে।
  • তাপের ক্ষতি হ্রাস: জল-শীতল কাঠামো শীর্ষ তাপ অপচয় কম করে—ঐতিহ্যবাহী অগ্নিরোধী কভারের তুলনায়, এটি তাপের ক্ষতি 35%-55% কমিয়ে দেয়, যা EAF-এর তাপীয় দক্ষতা উন্নত করে এবং বিদ্যুতের খরচ কমায় (সাধারণত প্রতি টন ইস্পাতে 30-60 kWh)।
  • অপারেশনাল নমনীয়তা: কাঠামোগত স্থিতিশীলতা বজায় রেখে ঘন ঘন খোলা/বন্ধ সমর্থন করে (স্ক্র্যাপ চার্জিং, ইলেক্ট্রোডের সমন্বয় এবং ট্যাপিংয়ের জন্য), যা রক্ষণাবেক্ষণ বা প্রক্রিয়া পরিবর্তনের জন্য ডাউনটাইম কমায়।

কার্যকারী নীতি

এটি নীতিতে কাজ করেকুলিং ওয়াটার সার্কুলেশনের মাধ্যমে অবিচ্ছিন্ন তাপ স্থানান্তর, নিশ্চিত করে যে চরম চুল্লির পরিস্থিতিতেও কভারটি একটি নিরাপদ তাপমাত্রার মধ্যে থাকে (বাইরের দেয়াল ≤80°C):
  1. কভারের অভ্যন্তরীণ কাঠামো (ফাঁপা প্যানেল বা এম্বেডেড কয়েল) একটি বাহ্যিক বদ্ধ কুলিং সিস্টেমের সাথে সংযুক্ত থাকে (যার মধ্যে রয়েছে জল পাম্প, তাপ এক্সচেঞ্জার এবং প্রসারণ ট্যাঙ্ক)।
  2. নিম্ন-তাপমাত্রার শীতল জল (30-40°C, সাধারণত স্কেলিং এড়াতে নরম বা ডিমিনারাইজড করা হয়) কভারের অভ্যন্তরীণ চ্যানেলে পাম্প করা হয়।
  3. ফার্নেস থেকে উচ্চ-তাপমাত্রা তাপ (আর্ক বিকিরণ, গরম ফার্নেস গ্যাস) কভারের ভিতরের দেয়াল দ্বারা শোষিত হয় এবং প্রবাহিত শীতল জলে স্থানান্তরিত হয়।
  4. গরম জল (50-60°C) কভার থেকে বের হয়ে আসে, তাপ এক্সচেঞ্জার (বা কুলিং টাওয়ার) দ্বারা ঠান্ডা হয় এবং কভারে ফিরে পুনর্ব্যবহৃত হয়—একটি অবিচ্ছিন্ন, শক্তি-দক্ষ তাপ অপচয় চক্র তৈরি করে।

২. কাঠামোগত নকশা ও উপাদান নির্বাচন

EAF জল-শীতল কভারটিতে একটি মডুলার, উচ্চ-শক্তির নকশা রয়েছে, যেখানে তাপ প্রতিরোধ, জারা প্রতিরোধ এবং যান্ত্রিক স্থিতিশীলতা বজায় রাখতে উপাদান নির্বাচন করা হয়।
কাঠামোগত উপাদান ফাংশন সাধারণ উপকরণ নকশা বিবেচনা
কভার বডি ফ্রেম পুরো কাঠামোকে সমর্থন করে, উত্তোলন পদ্ধতির সাথে সংযোগ স্থাপন করে Q355B নিম্ন-মিশ্র ইস্পাত (উচ্চ প্রসার্য শক্তি, ভাল ঢালাইযোগ্যতা) বা 16Mn ইস্পাত উত্তোলন/লকিংয়ের সময় যান্ত্রিক চাপ সহ্য করার জন্য 12-16 মিমি পর্যন্ত পুরু করা হয়
জল-শীতল প্যানেল/কয়েল মূল তাপ-শোষণকারী অংশ, কভারের অভ্যন্তরীণ/বাইরের স্তর তৈরি করে - অভ্যন্তরীণ স্তর: 316L স্টেইনলেস স্টীল (অম্লীয় ফার্নেস গ্যাস থেকে ক্ষয় প্রতিরোধ করে, যেমন SO₂)

- বাইরের স্তর: কার্বন ইস্পাত (খরচ-সাশ্রয়ী, নিম্ন-তাপমাত্রার পরিবেশের জন্য)		 প্যানেল: 8-12 মিমি পুরু, অভ্যন্তরীণ চ্যানেলের মধ্যে 150-200 মিমি ব্যবধান সহ হট স্পট এড়াতে

কয়েল: Φ38-57 মিমি বিজোড় ইস্পাত পাইপ (20# ইস্পাত) অভিন্ন জল প্রবাহের জন্য
ইলেক্ট্রোড ছিদ্র ও সিল গ্রাফাইট ইলেক্ট্রোডকে স্থান দেয়, গ্যাস লিক হওয়া থেকে বাঁচায় উচ্চ-তাপমাত্রার গ্রাফাইট প্যাকিং + স্টেইনলেস স্টীল চাপ রিং ছিদ্রগুলি পরিধান-প্রতিরোধী হাতা দিয়ে রেখাযুক্ত (ইলেক্ট্রোড ঘর্ষণ প্রতিরোধের জন্য) এবং ইলেক্ট্রোড ব্যাসের পরিবর্তনের জন্য নিয়মিত সিল থাকে
উত্তোলন/লকিং প্রক্রিয়া কভার খোলা/বন্ধ করতে সক্ষম করে, সিলিং চাপ নিশ্চিত করে অ্যালয় ইস্পাত কব্জা + জলবাহী সিলিন্ডার (বা বায়ুসংক্রান্ত অ্যাকচুয়েটর) ভুল সারিবদ্ধতা এড়াতে পজিশন সেন্সর দিয়ে সজ্জিত; বায়ু-নিরোধকতা নিশ্চিত করতে লকিং ফোর্স ≥0.1 MPa
জল প্রবেশ/আউটলেট সংযোগ বাহ্যিক কুলিং সিস্টেমের সাথে সংযোগ স্থাপন করে 304 স্টেইনলেস স্টীল দ্রুত-সংযোগ সংযোগ (অ্যান্টি-লিকের জন্য ও-রিং সিল সহ) শাটডাউনের সময় জলের পশ্চাৎপ্রবাহ রোধ করার জন্য চেক ভালভ দিয়ে ডিজাইন করা হয়েছে
তাপ নিরোধক স্তর বাইরের তাপের ক্ষতি কমায় (বাইরের দেয়াল) সিরামিক ফাইবার কম্বল (100-150 মিমি পুরু, 800°C সহ্য করে) উত্তোলন উপাদান রক্ষা করতে এবং অপারেটরের নিরাপত্তা উন্নত করতে বাইরের ফ্রেমে প্রয়োগ করা হয়

৩. প্রধান প্রযুক্তিগত পরামিতি

পরামিতিগুলি EAF-এর ক্ষমতা (যেমন, 50t, 100t, 200t ইস্পাত তৈরির EAF) এবং প্রক্রিয়া প্রয়োজনীয়তা (যেমন, অতি-উচ্চ শক্তি, নিম্ন-কার্বন ইস্পাত উৎপাদন) এর উপর ভিত্তি করে কাস্টমাইজ করা হয়। মূল পরামিতিগুলির মধ্যে রয়েছে:
পরামিতি বিভাগ নির্দিষ্ট সূচক 100t ইস্পাত তৈরির EAF-এর জন্য সাধারণ মান
কুলিং ওয়াটার সিস্টেম প্রবেশ তাপমাত্রা

আউটলেট তাপমাত্রা

জলের চাপ

জলের প্রবাহের হার		 ≤40°C

≤60°C

0.5-0.7 MPa

120-150 m³/h
কাঠামোগত কর্মক্ষমতা সর্বোচ্চ সহ্য করার তাপমাত্রা (ভিতরের দেয়াল)

তাপ অপচয় সহগ

সিলিং লিক হওয়ার হার		 2200°C

≤120 W/(m²·K)

≤0.05% (ফার্নেস গ্যাস)
অপারেশনাল প্যারামিটার উত্তোলন গতি

লকিং চাপ

পরিষেবা জীবন		 0.8-1.2 মি/মিনিট

0.12-0.15 MPa

3-5 বছর
মাত্রিক পরামিতি ব্যাস (বৃত্তাকার EAF-এর জন্য)

ওজন

ইলেক্ট্রোড ছিদ্রের ব্যাস		 4.5-5.5 মি

8-12 টন

Φ400-600 মিমি

৪. অ্যাপ্লিকেশন পরিস্থিতি ও কর্মক্ষমতা সুবিধা

এটি বিভিন্ন EAF প্রকারের জন্য ব্যাপকভাবে ব্যবহৃত হয়, বিভিন্ন গলন লক্ষ্যের জন্য উপযুক্ত ডিজাইন সহ:
EAF অ্যাপ্লিকেশন প্রকার কাস্টমাইজড ডিজাইন বৈশিষ্ট্য কর্মক্ষমতা সুবিধা
ইস্পাত তৈরির EAF (অতি-উচ্চ শক্তি, UHP) বৃহৎ জল প্রবাহের হার (উচ্চ আর্ক তাপ পরিচালনা করতে), শক্তিশালী ইলেক্ট্রোড সিল (CO পুনরুদ্ধারের জন্য) ইস্পাত তৈরির বিদ্যুতের খরচ 40-60 kWh/টন কমায়; ফার্নেস গ্যাস সংগ্রহের হার ≥98%
ফেরোএলোয় পরিশোধিতকরণ EAF (যেমন, নিম্ন-কার্বন ফেরোক্রোম) জারা-প্রতিরোধী অভ্যন্তরীণ প্যানেল (ক্রোমিয়াম-সমৃদ্ধ স্লাগ প্রতিরোধ করতে), কমপ্যাক্ট কাঠামো কভারের জীবন 4-5 বছর পর্যন্ত বাড়ায়; পরিশোধনের সময় ক্রোমিয়াম হ্রাস 1-2% কমায়
নন-ফেরাস গলন EAF (যেমন, তামা খাদ গলন) তাপ-প্রতিরোধী খাদ প্যানেল (2000°C+ সহ্য করতে), পরিষ্কার করা সহজ অভ্যন্তরীণ পৃষ্ঠ কভার উপাদান থেকে খাদ দূষণ প্রতিরোধ করে; রক্ষণাবেক্ষণ সহজ করে
ঐতিহ্যবাহী অগ্নিরোধী ইটের কভারের তুলনায়, এর সুবিধাগুলি উল্লেখযোগ্য:
কর্মক্ষমতা মেট্রিক জল-শীতল কভার ঐতিহ্যবাহী অগ্নিরোধী কভার
পরিষেবা জীবন 3-5 বছর 1-3 মাস (ঘন ঘন প্রতিস্থাপনের প্রয়োজন)
তাপের ক্ষতি 35-55% হ্রাস উচ্চ (মোট তাপ ক্ষতির 20-30% হিসাব করে)
রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি বছরে 2-3 বার মাসে 1-2 বার
ফার্নেস গ্যাস সিলিং লিক হওয়ার হার ≤0.05% খারাপ (লিক হওয়ার হার ≥5%)

৫. দৈনিক রক্ষণাবেক্ষণ ও ত্রুটি পরিচালনা

নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করতে, কঠোর দৈনিক রক্ষণাবেক্ষণ এবং সময়মত ত্রুটি সমাধান প্রয়োজন:

দৈনিক রক্ষণাবেক্ষণ (প্রতি শিফটে)

  1. কুলিং সিস্টেম চেক: জল প্রবেশ/আউটলেট তাপমাত্রা, চাপ এবং প্রবাহের হার নিরীক্ষণ করুন। যদি আউটলেট তাপমাত্রা 60°C অতিক্রম করে বা চাপ ≥0.1 MPa কমে যায়, তাহলে পাইপ ব্লকেজ বা লিক হওয়ার জন্য পরিদর্শন করতে ফার্নেস বন্ধ করুন।
  2. সিলিং পরিদর্শন: ইলেক্ট্রোড ছিদ্র এবং কভারের প্রান্তগুলিতে ফার্নেস গ্যাস লিক হওয়ার জন্য একটি গ্যাস ডিটেক্টর ব্যবহার করুন। লিক সনাক্ত হলে বয়স্ক গ্রাফাইট প্যাকিং বা গ্যাসকেট পরিবর্তন করুন।
  3. কাঠামোগত পরিদর্শন: কভার বডি স্ক্যান করতে একটি ইনফ্রারেড থার্মোমিটার ব্যবহার করুন—স্থানীয় তাপমাত্রা 100°C অতিক্রম করলে পাইপ ব্লকেজ বা জলের অভাব নির্দেশ করে।
  4. উত্তোলন প্রক্রিয়া চেক: লুব্রিকেশনের জন্য জলবাহী সিলিন্ডার এবং কব্জাগুলি পরিদর্শন করুন; ভুল সারিবদ্ধতা এড়াতে নিশ্চিত করুন পজিশন সেন্সরগুলি স্বাভাবিকভাবে কাজ করে।

সাধারণ ত্রুটি ও সমাধান

ত্রুটির ঘটনা সম্ভাব্য কারণ সমাধান
স্থানীয় অতিরিক্ত গরম (≥100°C) জল পাইপ ব্লকেজ (স্কেলিং বা স্লাগ জমা) 1. ফার্নেস বন্ধ করুন এবং 5-8% হাইড্রোক্লোরিক অ্যাসিড দিয়ে পাইপগুলি ফ্লাশ করুন (স্কেল অপসারণ করতে); 2. গুরুতরভাবে ব্লক করা পাইপগুলি প্রতিস্থাপন করুন।
ইলেক্ট্রোড ছিদ্রগুলিতে ফার্নেস গ্যাস লিক জীর্ণ গ্রাফাইট প্যাকিং, আলগা চাপ রিং 1. চাপ রিং শক্ত করুন; 2. উচ্চ-তাপমাত্রার গ্রাফাইট উপাদান দিয়ে প্যাকিং প্রতিস্থাপন করুন।
কুলিং জলের চাপ কমে যাওয়া পাইপ ফেটে যাওয়া (উচ্চ-তাপমাত্রার ক্লান্তি) বা সংযোগ আলগা হওয়া 1. কুলিং সিস্টেম থেকে কভারটি আলাদা করুন; 2. ফেটে যাওয়া পাইপগুলি ঢালাই করুন বা ত্রুটিপূর্ণ সংযোগগুলি প্রতিস্থাপন করুন।
উত্তোলন প্রক্রিয়া জ্যামিং কব্জা পরিধান, অপর্যাপ্ত লুব্রিকেশন 1. কব্জাগুলি পরিষ্কার করুন এবং উচ্চ-তাপমাত্রার লুব্রিকেটিং গ্রীস প্রয়োগ করুন (যেমন, মলিবডেনাম ডিসালফাইড); 2. জীর্ণ অংশগুলি প্রতিস্থাপন করুন।


বৈদ্যুতিক আর্ক ফার্নেসের অনেক ধরনের ফার্নেস কভার কাঠামো রয়েছে, বৈদ্যুতিক আর্ক ফার্নেসের বিভিন্ন ক্ষমতা অনুযায়ী নির্বাচন করা যেতে পারে।

১. ইট টাইপ ফার্নেস কভার

২. বক্স টাইপ জল শীতল ফার্নেস কভার

৩. টিউব টাইপ জল শীতল ফার্নেস কভার

৪. অ্যাটোমাইজিং ফার্নেস কভার
তাদের মধ্যে, ইট টাইপ ফার্নেস কভার সাধারণ পাওয়ার আর্ক ফার্নেসের জন্য উপযুক্ত।
বক্স টাইপ জল শীতল ফার্নেস কভার উচ্চ ক্ষমতা সম্পন্ন আর্ক ফার্নেসের জন্য উপযুক্ত
টিউব টাইপ জল শীতল ফার্নেস কভার প্রধানত অতি-উচ্চ ক্ষমতা সম্পন্ন বৈদ্যুতিক আর্ক ফার্নেসে ব্যবহৃত হয় এবং অ্যাটোমাইজিং ফার্নেস কভারের একটি বিস্তৃত অ্যাপ্লিকেশন পরিসীমা রয়েছে এবং মূলত পাওয়ার দ্বারা সীমাবদ্ধ নয়।
অতি-উচ্চ ক্ষমতা সম্পন্ন ডিসি বৈদ্যুতিক আর্ক ফার্নেসের নকশার ক্ষেত্রে, ভাল কুলিং প্রভাব সহ টিউব টাইপ জল-শীতল ফার্নেস কভার নির্বাচন করা হয় এবং এটি সবচেয়ে বেশি ব্যবহৃত হয়।

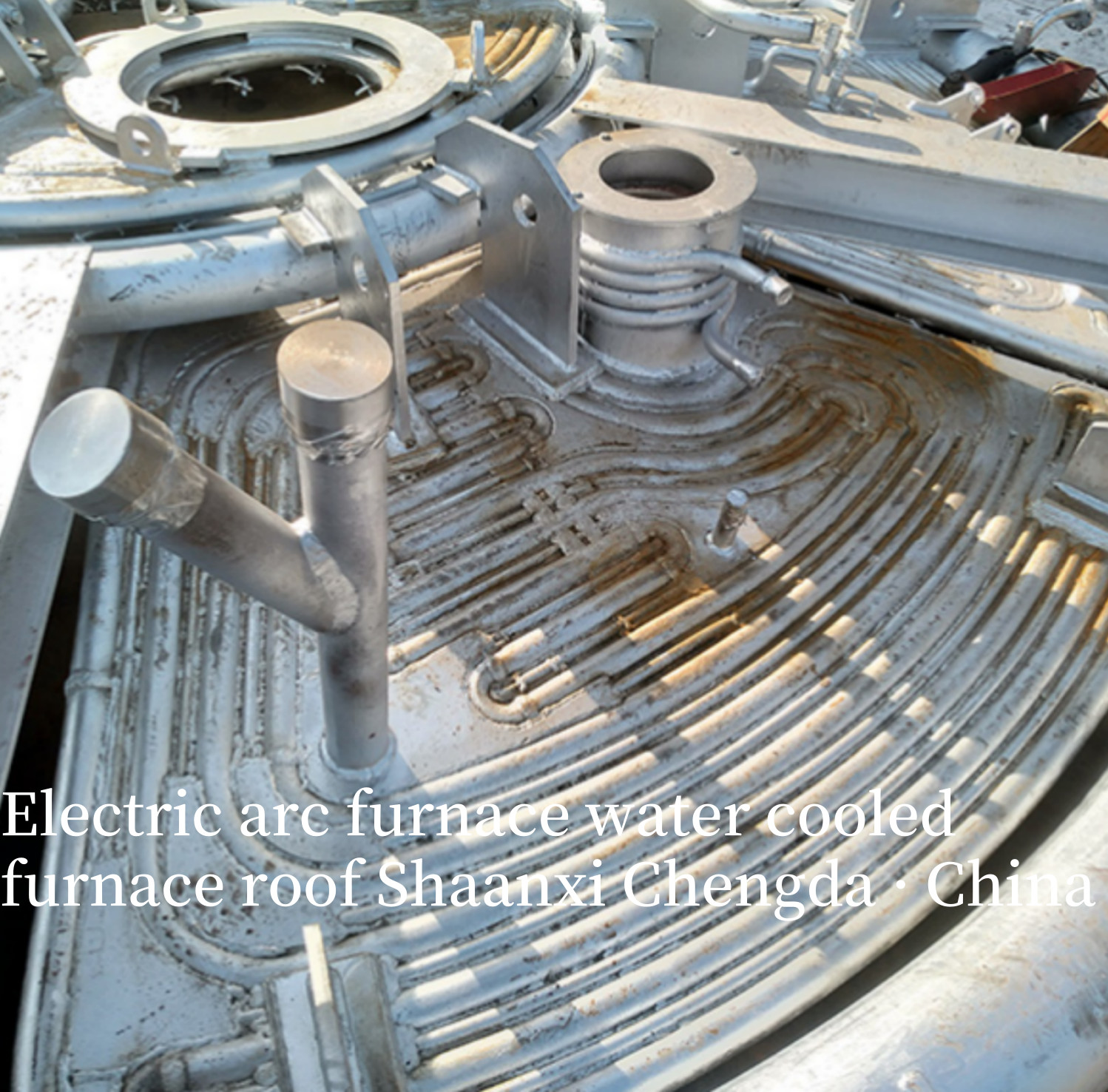

জল শীতল ফার্নেস কভার কাঠামোর চিত্র:


উন্নত শীতল সিস্টেমের সাথে বৈদ্যুতিক আর্ক ফার্নেস জল শীতল কভার 0
