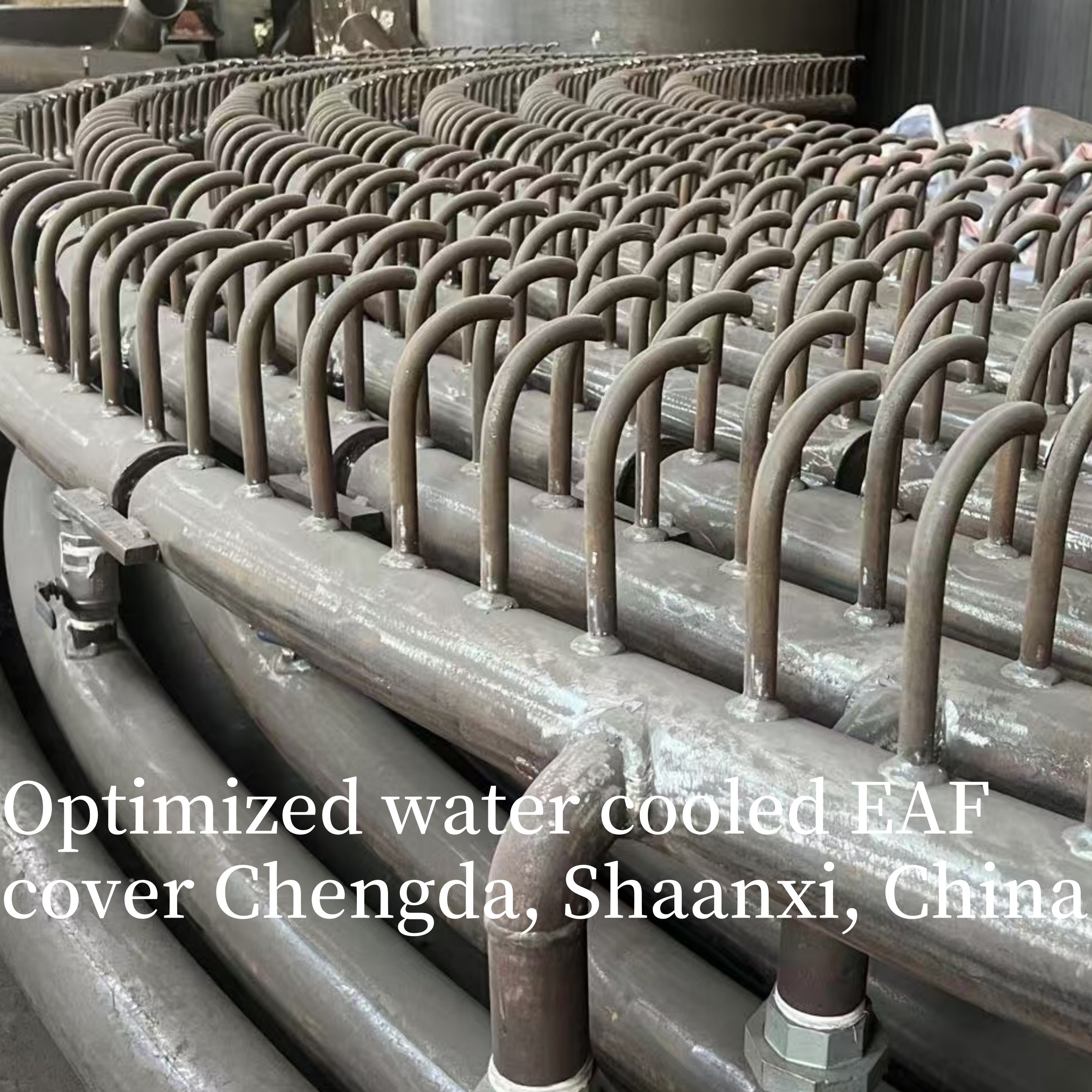

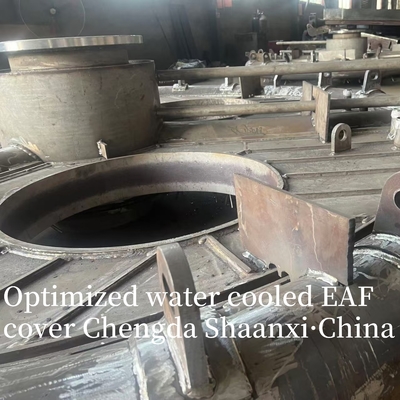

অপ্টিমাইজড ওয়াটার কুলড ইএএফ কভার:

জল শীতল চুলা কভার নকশা নিম্নলিখিত ফাংশন অর্জন করতে পারেনঃ
(1) চুলায় মাইক্রো-পজিটিভ চাপ এবং হ্রাস বায়ুমণ্ডল গলন প্রক্রিয়া প্রয়োজনীয়তা পূরণ করতে পারে।
(২) গলানোর প্রক্রিয়াতে উৎপন্ন ধোঁয়াশা গ্যাস সংগ্রহ করুন এবং বিভিন্ন স্লাগ উপাদান এবং খাদগুলিকে চুলায় পাঠান।
(3) তাপ বিকিরণ এবং তাপ ক্ষতি হ্রাস, অগ্নি প্রতিরোধী খরচ হ্রাস ঘরোয়া উন্নত প্রবাহ টাইট সারি পাইপ কাঠামোর জন্য চুল্লি কভার শরীর,জল শীতল চুলা ঢাকনা seamless ইস্পাত পাইপ সঙ্গে বিশেষ সমান ব্যাসার্ধ সহ হাতা গ্রুপ ঢালাই, যাতে নিশ্চিত করা যায় যে জল ঠান্ডা প্রবাহটি মৃত পয়েন্ট ছাড়াই।

কাঠামোর উপর, চুল্লি কভার শরীরের পাশের প্রাচীরটি কলাম এবং শঙ্কুতে গঠিত হয় এবং শীর্ষটি শক্ততা নিশ্চিত করার জন্য একটি উল্টানো শঙ্কু পৃষ্ঠ (নীচে বড় এবং উপরে ছোট) ।
জল শীতল করার চুলা কভার ডিজাইন ইনপুট চাপ 0.7MPa, ফিরে জল চাপ 0.4MPa, প্রবাহ 400 m%h, ইনপুট তাপমাত্রা ≤35 °C, ফিরে জল তাপমাত্রা ≤55 °C।

বৈদ্যুতিক চুলা জল-শীতল চুলা কভার

1. মূল কার্যাবলী ও কাজের নীতি

মূল কাজ

• উচ্চ তাপমাত্রা প্রতিরোধ এবং সুরক্ষা: চুলার ভিতরে 1500-2200°C উচ্চ তাপমাত্রার পরিবেশকে বিচ্ছিন্ন করে, উচ্চ তাপমাত্রার গ্যাস এবং গলিত স্প্ল্যাশ দ্বারা চুলার দেহের শেলের সরাসরি স্ক্রুিং প্রতিরোধ করে,এবং ইস্পাত কাঠামোর বিকৃতি বা পোড়া এড়ানো.
• সিলিং এবং ফার্নেস গ্যাস ব্যবস্থাপনা: বন্ধ বৈদ্যুতিক চুলা জন্য (যেমন, বন্ধ ক্যালসিয়াম কার্বাইড চুলা),এটি চুলা শরীরের সাথে একটি বায়ুরোধী স্থান গঠন করে যাতে বিষাক্ত এবং জ্বলনযোগ্য চুলা গ্যাস (যেমন সিও) এর ফুটো প্রতিরোধ করা যায় এবং শক্তি পুনর্ব্যবহারের জন্য চুলা গ্যাসের দক্ষ সংগ্রহ নিশ্চিত করা যায়.
• তাপ ক্ষতি হ্রাস: জল-শীতল কাঠামো চুলার শীর্ষ থেকে তাপ অপচয় হ্রাস করে (প্রচলিত অগ্নি প্রতিরোধী কভারগুলির তুলনায়, তাপ ক্ষতি 30%-50% হ্রাস করা যেতে পারে),চুলার তাপীয় দক্ষতা বৃদ্ধি এবং শক্তি খরচ হ্রাস.
• সহজ রক্ষণাবেক্ষণ: অগ্নি প্রতিরোধী ইটগুলির ঘন ঘন প্রতিস্থাপন এড়ায় (প্রথাগত কভারগুলি প্রতি 1-3 মাসে মেরামত করা দরকার), পরিষেবা জীবনকে 3-5 বছর পর্যন্ত বাড়িয়ে তোলে এবং বন্ধের রক্ষণাবেক্ষণের সময় হ্রাস করে।

কার্যকরী নীতি

1. চুলা কভার শরীর একটি ফাঁকা interlayer (বা অন্তর্নির্মিত জল-শীতল পাইপ) সঙ্গে ডিজাইন করা হয়,এবং শীতল জল (নরম পানি বা ডিমিনারালাইজড পানি) একটি জল সরবরাহ পাম্প মাধ্যমে interlayer / পাইপ মধ্যে অবিচ্ছিন্নভাবে ইনজেকশন করা হয়.
2. যখন চুল্লিটি কাজ করছে, উচ্চ তাপমাত্রার চুল্লি গ্যাস এবং বিকিরণ তাপ তাপকে চুল্লি ঢাকনার অভ্যন্তরীণ দেয়ালে স্থানান্তর করে;শীতল জল এই তাপ শোষণ করে এবং ফেরত পাইপ মাধ্যমে চুল্লি ঢাকনা থেকে প্রবাহিত.
3. গরম করা শীতল জলটি একটি শীতল টাওয়ার বা তাপ এক্সচেঞ্জারকে তার তাপমাত্রা হ্রাস করতে পাঠানো হয় (সাধারণত 50-60 ডিগ্রি সেলসিয়াস থেকে 30-40 ডিগ্রি সেলসিয়াস পর্যন্ত) এবং তারপরে একটি বন্ধ,কম শক্তি খরচ সার্কুলেশন সিস্টেম.

2প্রধান কাঠামো এবং উপাদান নির্বাচন

3. মূল প্রযুক্তিগত পরামিতি

• শীতল জল পরামিতি:
  • ইনপুট তাপমাত্রাঃ ≤40°C (অত্যধিক উচ্চ তাপ শোষণ দক্ষতা হ্রাস হবে);
  • আউটলেট তাপমাত্রাঃ ≤60°C (উচ্চ তাপমাত্রার কারণে পাইপগুলিতে স্কেলিং প্রতিরোধ করে);
  • পানির চাপঃ ০.৪-০.৬ এমপিএ (স্থানীয় অতিরিক্ত উত্তাপ এড়ানোর জন্য পর্যাপ্ত পানির প্রবাহ নিশ্চিত করে);
  • জল প্রবাহের হারঃ চুলার ধারণক্ষমতার উপর ভিত্তি করে গণনা করা হয় (উদাহরণস্বরূপ, 40MVA ক্যালসিয়াম কার্বাইড চুলার জন্য 80-100 মি 3 / ঘন্টা জল প্রবাহের হার প্রয়োজন) ।
• কাঠামোগত পরামিতি:
  • জল-শীতল প্যানেলের বেধঃ 8-12 মিমি (তাপ প্রতিরোধের এবং তাপ স্থানান্তর দক্ষতা ভারসাম্য) ।
  • পাইপ স্পেসিংঃ 150-250 মিমি (একজাতীয় শীতলতা নিশ্চিত করে, কোনও স্থানীয় হট স্পট নেই);
  • সিলিং চাপঃ ≥0.1 এমপিএ (অগ্নিকুণ্ড গ্যাস ফুটো নিশ্চিত করে, পরিবেশগত মান পূরণ করে) ।
• সার্ভিস পারফরম্যান্স পরামিতি:
  • সর্বোচ্চ প্রতিরোধের তাপমাত্রাঃ ১৮০০-২২০০°সি (অভ্যন্তরীণ দেয়াল);
  • তাপ অপসারণ সহগঃ ≤১৫০ W/ ((m2·K) (ঐতিহ্যবাহী অগ্নি প্রতিরোধী কভার ০৩০০-৪০০ W/ ((m2·K) এর চেয়ে কম);
  • ফুটো হারঃ ≤0.1% (ফ্যাব্রিক গ্যাসের ফুটো হার, GB 16297 নির্গমন মান পূরণ করে) ।

4. অ্যাপ্লিকেশন দৃশ্যকল্প এবং মিলে যাওয়া চুল্লি প্রকার

5. দৈনিক রক্ষণাবেক্ষণ এবং সাধারণ ত্রুটি পরিচালনা

দৈনিক রক্ষণাবেক্ষণ (প্রতি শিফটে একবার)

1. জল সঞ্চালন পরীক্ষা করুন: শীতল জল প্রবেশ/প্রস্থান তাপমাত্রা, চাপ এবং প্রবাহের হার পর্যবেক্ষণ করুন ০.১ এমপিএ দ্বারা যদি প্রস্থান তাপমাত্রা 60 °C অতিক্রম করে বা চাপ কমে যায়, তাহলে অবিলম্বে পরিদর্শনের জন্য চুল্লিটি বন্ধ করুন।
2. সিলিং পরিদর্শন: চুলা ঢাকনা এর প্রান্ত সিলিং ফাটল বা বৃদ্ধির জন্য পরীক্ষা করুন; সিলিং পৃষ্ঠ পরিষ্কার এবং চুলা গ্যাস ফুটো যদি সিলিং প্রতিস্থাপন (একটি গ্যাস ডিটেক্টর দ্বারা সনাক্ত) ।
3. পাইপ পরিদর্শন: পানির ইনপুট / আউটপুট জয়েন্টগুলি ফুটোর জন্য পরীক্ষা করুন; একটি ইনফ্রারেড থার্মোমিটার ব্যবহার করে কভার শরীরটি স্ক্যান করুন যদি স্থানীয় তাপমাত্রা 80 ডিগ্রি সেলসিয়াসের বেশি হয় তবে পাইপ ব্লকিং বা পানির অভাব হতে পারে।

সাধারণ ত্রুটি ও সমাধান

চুলা কভার ডায়াগ্রামঃ
