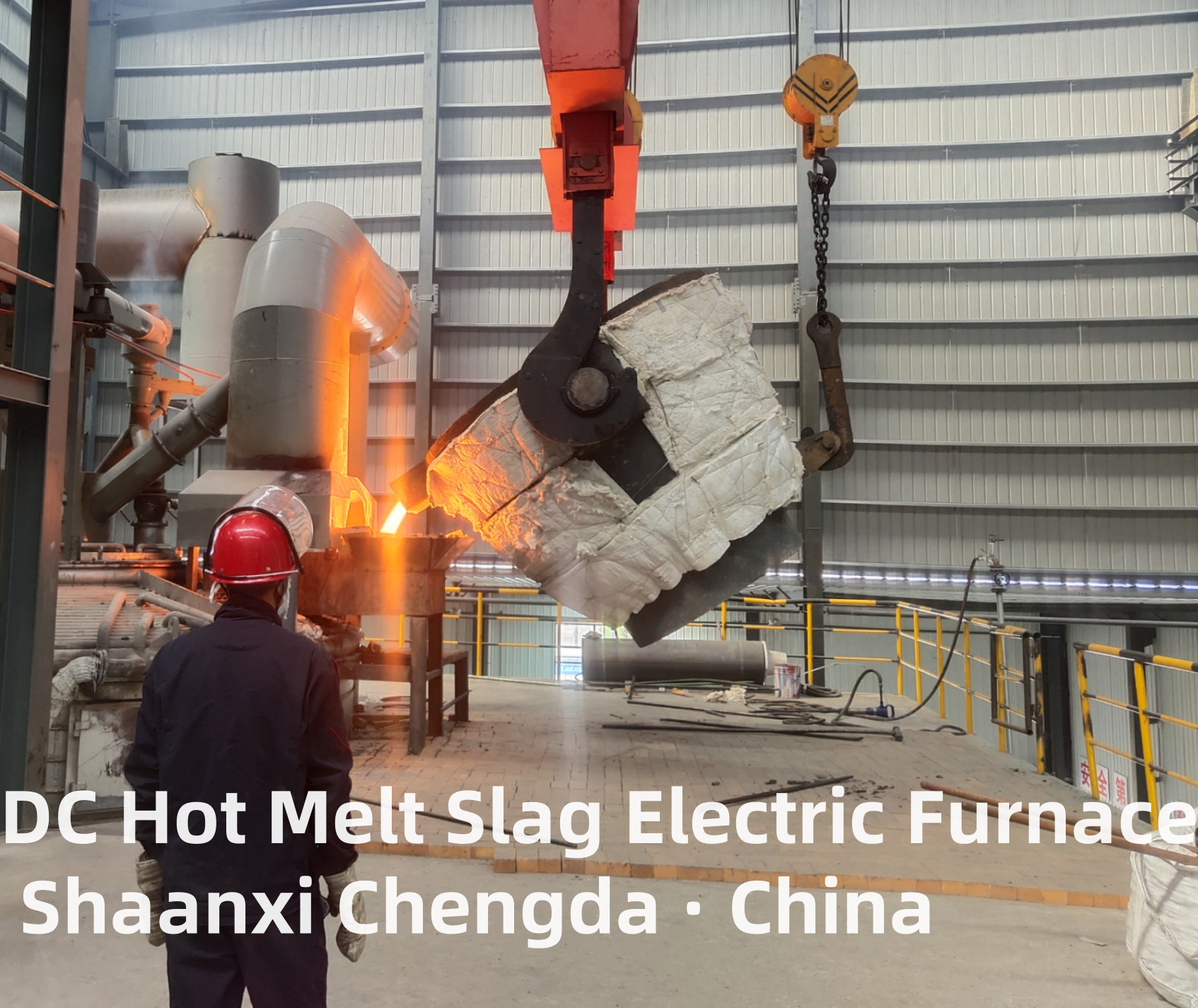

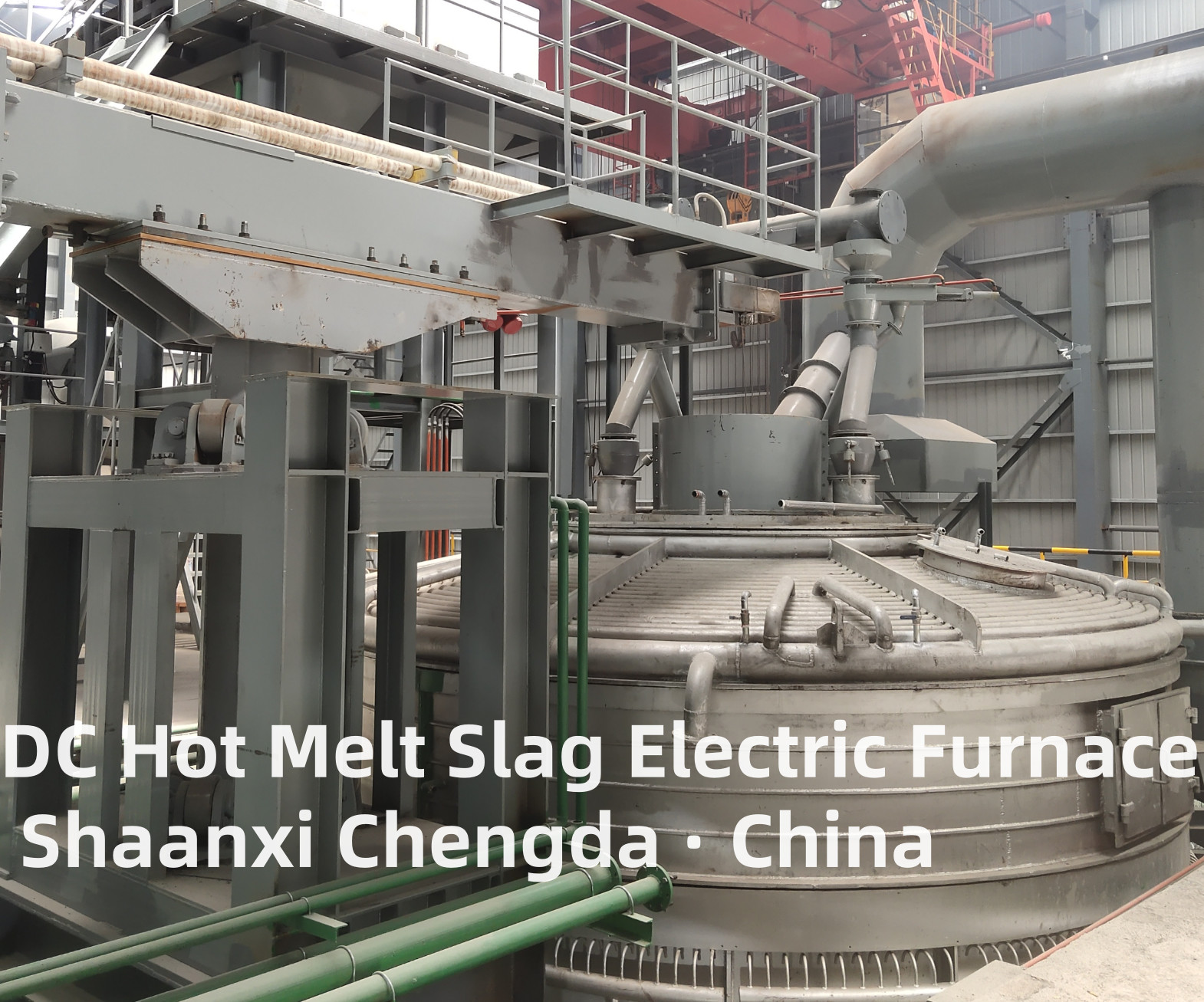

খনিজ উল, রক উল ইলেকট্রিক ফার্নেস - ডিসি হট মেল্ট স্ল্যাগ ইলেকট্রিক ফার্নেস (নতুন)

 খনিজ উল, রক উলের বৈদ্যুতিক চুল্লি - ডিসি হট মেল্ট স্ল্যাগ বৈদ্যুতিক চুল্লি

সরঞ্জাম প্রয়োগ:

এই সরঞ্জামটি রক উলের ব্যাসল্ট, স্ল্যাগ, ডলোমাইট এবং সহায়ক উপকরণগুলির উত্পাদন গলানোর জন্য ব্যবহৃত হয়, একজাতীয় নিরোধক গরম করার পরে, সেন্ট্রিফিউজে পরিবহন করা স্লারির তাপমাত্রা এবং প্রবাহ নিয়ন্ত্রণ করে, শিলা উলের পণ্যগুলির ক্রমাগত উত্পাদন।

পণ্য প্রক্রিয়া বিবরণ:

বেসাল্ট আকরিক এবং সহায়ক উপকরণ হল শিলা উলের বৈদ্যুতিক চুল্লির প্রধান কাঁচামাল। শুকানোর পদ্ধতিতে শুকানোর পরে, প্রস্তুত কাঁচামালগুলিকে স্টোরেজের জন্য ফিডিং সিস্টেমের মাধ্যমে বৈদ্যুতিক চুল্লির উচ্চ বিনে লোড করা হয়। বিতরণ ব্যবস্থার মাধ্যমে কাঁচামাল পরিমাপ ও ওজন করার পর, চুল্লিতে থাকা ফিডিং পাইপ দ্বারা কাঁচামালগুলিকে চুল্লিতে নামিয়ে দেওয়া হয় এবং নিমজ্জিত আর্ক গলানোর জন্য পাতলা উপকরণগুলিকে ক্রমাগত বৈদ্যুতিক শক্তি দ্বারা উত্তপ্ত করা হয়। তাপমাত্রার প্রয়োজনীয়তা মেটাতে গলে যাওয়ার পরে, পাতলা পদার্থগুলি স্ল্যাগ আউটলেটের মাধ্যমে মুক্তি পায় এবং শিলা উলের পণ্য তৈরি করতে সেন্ট্রিফিউজে প্রবেশ করে।

কাঠামোগত বৈশিষ্ট্য:

এসি ফার্নেসের সাথে তুলনা করে, ডিসি ফার্নেসের নিম্নলিখিত সুবিধা রয়েছে:

1. ইলেক্ট্রোড সংরক্ষণ করুন; (শক্তি-সাশ্রয়ী ইলেক্ট্রোড খরচ এসি চুল্লির 40% থেকে 60%)

2. শক্তি সংরক্ষণ করুন; (AC ফার্নেসের তুলনায় প্রতি টন তুলাতে 10%-15% কম বিদ্যুৎ খরচ)

3. গলিত পুলের প্রতিক্রিয়া অঞ্চলের তাপমাত্রা বেশি, চুল্লির চোখ খোলা সহজ এবং লোহা মসৃণ।

4. এতে কম ফ্লিকার প্রভাব এবং শব্দ রয়েছে, যা পাওয়ার গ্রিড এবং অপারেটরের পক্ষে খুবই উপকারী, এবং এর ফ্লিকার প্রভাব AC বৈদ্যুতিক চুল্লির মাত্র 50% থেকে 70%, এবং নিমজ্জিত আর্ক অপারেশনের সময় আওয়াজ AC বৈদ্যুতিক চুল্লির চেয়ে 20dB কম।

1. মূল সংজ্ঞা এবং কী ফাংশন

1.1 সংজ্ঞা

1.2 মূল ফাংশন

• অতি-উচ্চ তাপমাত্রা গলে যাওয়া: ডিসি আর্ক হিটিং দ্রুত তাপমাত্রা বৃদ্ধি (1750 ℃ ​​পর্যন্ত) অর্জন করে, খনিজ কাঁচামাল এবং শিল্প কঠিন বর্জ্যের সম্পূর্ণ গলন নিশ্চিত করে, অমেধ্য পচে যায় এবং গলিত স্ল্যাগ বিশুদ্ধতা (অশুদ্ধতার পরিমাণ ≤0.5%) উন্নত করে।
• গলিত স্ল্যাগ হোমোজেনাইজেশন: DC কারেন্টের শক্তিশালী ইলেক্ট্রোম্যাগনেটিক আলোড়ন প্রভাব গলিত স্ল্যাগ তাপমাত্রা এবং রাসায়নিক গঠনকে আরও অভিন্ন করে তোলে (তাপমাত্রার পার্থক্য ≤±10℃), স্থিতিশীল ফাইবার গঠনের জন্য সান্দ্রতা (1.0-2.5 Pa·s) অপ্টিমাইজ করে এবং ফাইবার ভাঙার হার হ্রাস করে।
• শক্তি সংরক্ষণ এবং নির্গমন হ্রাস: ডিসি হিটিং প্রযুক্তির তাপ দক্ষতা ≥82% (AC ফার্নেসের তুলনায় 10-15% বেশি), গলিত স্ল্যাগ প্রতি টন 20-30% দ্বারা বিদ্যুৎ খরচ হ্রাস করে; বর্জ্য তাপ পুনরুদ্ধার এবং ফ্লু গ্যাস পরিশোধন ব্যবস্থা দিয়ে সজ্জিত, প্রায় শূন্য দূষণকারী নির্গমন অর্জন।
• হট মেল্ট স্ল্যাগ রিসোর্স ইউটিলাইজেশন: সরাসরি কাঁচামাল হিসাবে ধাতব প্রক্রিয়া (যেমন, ইস্পাত তৈরি, অ লৌহঘটিত গলনা) থেকে গরম গলিত স্ল্যাগ ব্যবহার করে, প্রিহিটিং শক্তি সঞ্চয় করে এবং বৃত্তাকার অর্থনীতিতে "বর্জ্য থেকে ধন" উপলব্ধি করে।
• ক্রমাগত এবং স্থিতিশীল অপারেশন: বড়-ক্ষমতার ফার্নেস বডি (5-40t) এবং স্বয়ংক্রিয় ফিডিং/ডিসচার্জিং সিস্টেম 24/7 ক্রমাগত উত্পাদন সমর্থন করে, 10,000-100,000 টন বার্ষিক ক্ষমতা সহ খনিজ উল/পাথরের উলের উত্পাদন লাইনের সাথে মিলে যায়।

2. মূল কাঠামো এবং প্রযুক্তিগত নীতি

2.1 মূল উপাদান

2.2 প্রযুক্তিগত নীতি

1. খাওয়ানোর পর্যায়: কাঁচামাল (ব্যাসল্ট, গরম গলিত স্ল্যাগ, টেলিং) চূর্ণ করা হয় এবং 5-30 মিমি পর্যন্ত স্ক্রীন করা হয়, তারপর সিল করা ফিডিং সিস্টেমের মাধ্যমে চুল্লিতে পরিবহন করা হয়।
2. আর্ক ইগনিশন এবং হিটিং স্টেজ: ডিসি পাওয়ার সাপ্লাই আউটপুট কম-ভোল্টেজ, উচ্চ-কারেন্ট বিদ্যুৎ; গ্রাফাইট ইলেক্ট্রোড (ক্যাথোড) এবং চুল্লির নীচের অ্যানোডের মধ্যে আর্কস তৈরি হয়, যা কাঁচামাল গলানোর জন্য ব্যাপক তাপ নির্গত করে।
3. গলিত স্ল্যাগ হোমোজেনাইজেশন স্টেজ: ডিসি কারেন্ট শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ফোর্স তৈরি করে, গলিত স্ল্যাগকে হিংস্রভাবে নাড়া দেয় যাতে একই তাপমাত্রা এবং গঠন নিশ্চিত করা যায়; তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা 1600-1700℃ এ গলিত স্ল্যাগ বজায় রাখে।
4. ডিসচার্জিং এবং ফাইবার গঠনের পর্যায়: গলিত স্ল্যাগ ওভারফ্লো পোর্ট/ট্যাপিং পোর্টের মধ্য দিয়ে স্থিরভাবে প্রবাহিত হয়, তারপর ফাইবারাইজেশনের জন্য সেন্ট্রিফিউগাল স্পিনারের কাছে পাঠানো হয়, খনিজ উল/পাথর উলের তন্তু তৈরি করে।
5. বর্জ্য তাপ পুনরুদ্ধার এবং ফ্লু গ্যাস চিকিত্সা পর্যায়: উচ্চ-তাপমাত্রার ফ্লু গ্যাস হিট এক্সচেঞ্জার (বর্জ্য তাপ পুনরুদ্ধার) দ্বারা শীতল করা হয়, তারপর নির্গমনের আগে ধুলো সংগ্রাহক এবং ডিসালফারাইজেশন ডিভাইস দ্বারা বিশুদ্ধ করা হয়।

3. মূল প্রযুক্তিগত পরামিতি

4. পণ্য বৈশিষ্ট্য

• উচ্চ শক্তি দক্ষতা: ডিসি আর্ক হিটিং এর কোন ফেজ শিফট লস নেই, তাপ দক্ষতা 10-15% এসি ফার্নেসের চেয়ে বেশি; গলিত স্ল্যাগের প্রতি টন বিদ্যুতের ব্যবহার 20-30% হ্রাস পায়, উল্লেখযোগ্যভাবে উত্পাদন খরচ কমিয়ে দেয়।
• উচ্চতর গলিত স্ল্যাগ গুণমান: ইলেক্ট্রোম্যাগনেটিক স্টিরিং অভিন্ন তাপমাত্রা এবং কম্পোজিশন, কম অপরিষ্কার কন্টেন্ট এবং স্থিতিশীল সান্দ্রতা নিশ্চিত করে, খনিজ উল/রক উলের ফাইবারের গুণমান উন্নত করে (টেনসিল শক্তি ≥0.03MPa, তাপ পরিবাহিতা ≤0.038W/(m·K))।
• শক্তিশালী কাঁচামাল অভিযোজনযোগ্যতা: বেসাল্ট, ডায়াবেস, ধাতব হট মেল্ট স্ল্যাগ, টেলিং এবং অন্যান্য কাঁচামালের জন্য উপযুক্ত; পণ্যের স্থিতিশীলতা নিশ্চিত করতে কাঁচামালের রচনা অনুসারে গলানোর পরামিতিগুলি সামঞ্জস্য করতে পারে।
• পরিবেশগত সুরক্ষা এবং কম কার্বন: বর্জ্য তাপ পুনরুদ্ধারের হার ≥60%, ফ্লু গ্যাস ধুলো ঘনত্ব ≤10mg/m³, SO₂ ঘনত্ব ≤35mg/m³; কোন শব্দ দূষণ নেই (≤85dB), বিশ্বব্যাপী কঠোর পরিবেশগত মান পূরণ করে।
• স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন: DC চাপ কম ইলেক্ট্রোড খরচ সহ (1-2kg/t গলিত ধাতুপট্টাবৃত); অবাধ্য আস্তরণের দীর্ঘ পরিষেবা জীবন রয়েছে এবং চুল্লিটি 8000 ঘন্টা / বছর ধরে অবিচ্ছিন্নভাবে কাজ করতে পারে।
• মডুলার ডিজাইন: একাধিক চুল্লির সমান্তরাল অপারেশন সমর্থন করে, উৎপাদন ক্ষমতা প্রসারিত করা সহজ; প্রমিত উপাদানগুলি রক্ষণাবেক্ষণের অসুবিধা এবং খুচরা যন্ত্রাংশের তালিকা হ্রাস করে।

5. অ্যাপ্লিকেশন পরিস্থিতি

• খনিজ উল/রক উল উৎপাদন: হাই-এন্ড তাপ নিরোধক উপাদান প্রস্তুতকারকদের জন্য কোর গলানোর সরঞ্জাম, নির্মাণ, পেট্রোকেমিক্যাল এবং পাওয়ার শিল্পের জন্য নিরোধক বোর্ড, কম্বল, পাইপ এবং অন্যান্য পণ্য উত্পাদন করে।
• শিল্প কঠিন বর্জ্য ব্যবহার: ধাতব স্ল্যাগ (ইস্পাত তৈরির স্ল্যাগ, নন-লৌহঘটিত গলিত স্ল্যাগ), টেলিং, এবং অন্যান্য শিল্প কঠিন বর্জ্যের চিকিত্সা, তাদের উচ্চ-মূল্যের খনিজ উল/পাথর উলের কাঁচামালে রূপান্তর করা।
• হট মেল্ট স্ল্যাগ রিসোর্স ইউটিলাইজেশন: ইস্পাত প্ল্যান্ট, নন-লৌহঘটিত স্মেল্টার, এবং বৃত্তাকার অর্থনীতি শিল্প পার্কের জন্য সহায়ক সরঞ্জাম, গরম গলিত স্ল্যাগের ইন-সিটু ব্যবহার উপলব্ধি করে।
• উচ্চ শেষ তাপ নিরোধক প্রকৌশল: সবুজ বিল্ডিং, উচ্চ-গতির রেলপথ, জাহাজ এবং কঠোর অগ্নি প্রতিরোধ এবং তাপ নিরোধক প্রয়োজন এমন অন্যান্য ক্ষেত্রগুলির জন্য উচ্চ-কার্যক্ষমতাসম্পন্ন খনিজ উল/রক উলের উপকরণ সরবরাহ করা।

6. প্রতিযোগিতামূলক সুবিধা

• উন্নত ডিসি প্রযুক্তি: লিডিং ডিসি আর্ক গলে যাওয়া এবং ইলেক্ট্রোম্যাগনেটিক আলোড়নকারী প্রযুক্তি, স্বাধীন মেধা সম্পত্তি অধিকার সহ, শিল্পে প্রযুক্তিগত নেতৃত্ব নিশ্চিত করে।
• খরচ কার্যকর অপারেশন: কম শক্তি খরচ এবং ইলেক্ট্রোড খরচ ঐতিহ্যগত চুল্লিগুলির তুলনায় 15-25% দ্বারা উত্পাদন খরচ কমায়, এন্টারপ্রাইজের প্রতিযোগিতা বাড়ায়।
• আন্তর্জাতিক সার্টিফিকেশন ও কমপ্লায়েন্স: পণ্যগুলি CE, ISO 9001, ISO 14001, এবং অন্যান্য আন্তর্জাতিক শংসাপত্রগুলি পাস করেছে, যা ইউরোপ, উত্তর আমেরিকা, দক্ষিণ-পূর্ব এশিয়া এবং অন্যান্য বাজারে প্রযুক্তিগত এবং পরিবেশগত মান মেনে চলছে৷
• কাস্টমাইজড সমাধান: ব্যবহারকারীর কাঁচামাল বৈশিষ্ট্য, উত্পাদন ক্ষমতা, এবং চুল্লি গঠন, পাওয়ার কনফিগারেশন, এবং বর্জ্য তাপ পুনরুদ্ধার সিস্টেম সহ পণ্যের প্রয়োজনীয়তা অনুযায়ী ব্যক্তিগতকৃত নকশা প্রদান করে।
• ব্যাপক বিক্রয়োত্তর সেবা: সরঞ্জাম ইনস্টলেশন, কমিশনিং, অপারেশন প্রশিক্ষণ, এবং বিদেশী প্রযুক্তিগত সহায়তা সহ ওয়ান-স্টপ পরিষেবাগুলি অফার করে; 24-ঘন্টা অনলাইন পরিষেবা সময়মত সমস্যা সমাধান নিশ্চিত করে।

প্রধান পরামিতি এবং কর্মক্ষমতা:

1 চুল্লি ক্ষমতা ~ 50t
2 শেল ব্যাস Φ5200 ~Φ5600
3 শেলটির উচ্চতা 3500 মিমি
4 ক্যাথোড ইলেক্ট্রোড ব্যাস Φ500 মিমি
5 নীচের ইলেক্ট্রোড ব্যাস Φ700
6 সর্বোচ্চ ইলেক্ট্রোড স্ট্রোক 1800 মিমি
7. ডিসি ট্রান্সফরমার রেটেড ক্ষমতা 4000 কেভিএ

কর্মক্ষমতা সূচক:
প্রতি ঘন্টায় 1 আউটপুট (সমাপ্ত পণ্য) 5 ~ 6 টন
2 টন তুলা 300-350KWh/T শক্তি খরচ;

3. টন তুলা ইলেক্ট্রোড খরচ: 1.5-2.5Kg/t

নীচের প্রক্রিয়া চিত্র:
