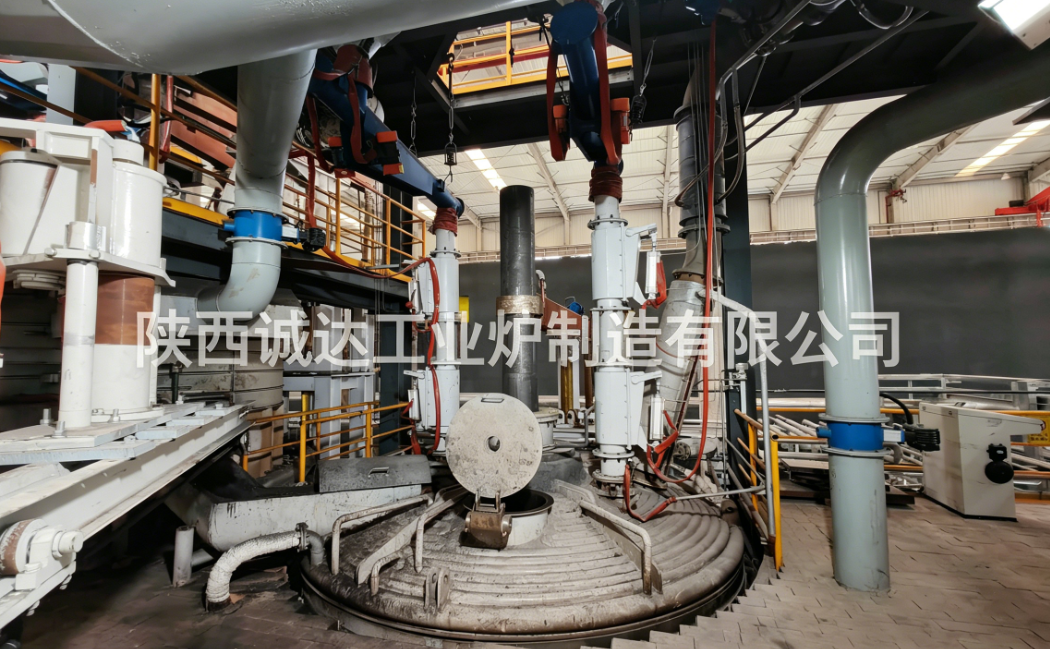

ফেরোভানাডিয়াম ডিসি ফার্নেস: সরঞ্জাম এবং প্রযুক্তিগত পরামিতি

1. সরঞ্জাম ওভারভিউ

2. সম্পূর্ণ সরঞ্জাম সিস্টেম রচনা

2.1 পাওয়ার সাপ্লাই এবং রেক্টিফিকেশন সিস্টেম (কোর পাওয়ার ইউনিট)

1. উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ইউনিট


   10kV ইনকামিং ক্যাবিনেট, বিচ্ছিন্ন সুইচ, ভ্যাকুয়াম সার্কিট ব্রেকার, SVG প্রতিক্রিয়াশীল পাওয়ার ফিল্টার ক্ষতিপূরণ ডিভাইস; এসি ফার্নেসের মাত্র 50%~70% পর্যন্ত গ্রিড ফ্লিকার দমন করে।
2. অন-লোড ট্যাপ-পরিবর্তনকারী রেকটিফায়ার ট্রান্সফরমার


   মূলধারার ক্ষমতা: 1800kVA / 2500kVA / 3200kVA


   প্রাথমিক দিক: 10kV; সেকেন্ডারি এসি আউটপুট একাধিক ট্যাপ পজিশন সহ 90~220V থেকে সামঞ্জস্যযোগ্য
3. তিন-ফেজ ফুল-নিয়ন্ত্রিত ব্রিজ রেকটিফায়ার


   ক্লোজড-সার্কিট ওয়াটার কুলিং সহ উচ্চ-শক্তি থাইরিস্টর রেকটিফায়ার; বিপরীত ধনাত্মক/নেতিবাচক পোলারিটি সুইচিং সহ স্থিতিশীল প্রত্যক্ষ কারেন্ট আউটপুট করে; ওভারকারেন্ট, ওভারভোল্টেজ, উচ্চ জলের তাপমাত্রা এবং জলের ফুটো থেকে সমন্বিত মাল্টি-ইন্টারলক সুরক্ষা।
4. সংক্ষিপ্ত নেটওয়ার্ক পরিবাহী সিস্টেম

• উপরের ক্যাথোড: জল-ঠান্ডা পরিবাহী ক্রস আর্ম, তামার যোগাযোগের জুতো, একক গ্রাফাইট ক্যাথোড ইলেক্ট্রোড
• ফার্নেস নীচের অ্যানোড: তামার পরিবাহী বেস প্লেট, জল-ঠান্ডা পরিবাহী সমর্থন, চুল্লির নীচে পরিবাহী ইস্পাত বান্ডিল
• পরিবাহী ক্ষতি কমাতে বর্তমান ঘনত্ব ≤3A/mm² সহ বড় ক্রস-সেকশনের অভ্যন্তরীণ জল-ঠান্ডা নমনীয় তারগুলি

2.2 ফার্নেস বডি সিস্টেম

1. চুল্লি শেল


   উচ্চ-তাপমাত্রার বিকিরণ থেকে ক্ষয় কমানোর জন্য উপরের অংশে ডাবল-লেয়ার সঞ্চালিত জল জ্যাকেট এবং স্ল্যাগ লাইনে ঘন জল শীতল সহ নলাকার ইস্পাত প্লেট শেল; তাপমাত্রা পরিমাপ এবং জল ফুটো সনাক্তকরণ সেন্সর দিয়ে সজ্জিত.
2. ফেরোভানাডিয়াম গলানোর জন্য বিশেষ ক্ষারীয় অবাধ্য আস্তরণ

• চুল্লির নীচে এবং গলিত পুল: ফিউজড ম্যাগনেসিয়া ইট, ম্যাগনেসিয়া-কার্বন ইট (1800~2100℃ উচ্চ হ্রাস তাপমাত্রা সহ)
• স্ল্যাগ লাইন চুল্লি প্রাচীর: ক্রোম-ম্যাগনেসিয়া ইট; পরিবাহী ইস্পাত প্লেট চুল্লির নীচে অ্যানোড হিসাবে পাড়া
• টিউবুলার সম্পূর্ণরূপে জল-ঠান্ডা চুল্লি কভার ফিডিং পোর্ট, ফ্লু গ্যাস নালী এবং কেন্দ্রীয় ইলেক্ট্রোড ছিদ্র সহ সংরক্ষিত

3. ফার্নেস টিল্টিং মেকানিজম


   সম্পূর্ণ হাইড্রোলিক দ্বিপাক্ষিক কাত, কাত কোণ 0~110°, কাত গতি 0.5~2°/মিনিট; তিনটি পজিশনিং মোড: মেকানিক্যাল লকিং ডিভাইস সহ গলিত অনুভূমিক অবস্থান, স্ল্যাগ ট্যাপিং পজিশন এবং মেটাল ট্যাপিং পজিশন।
4. চুল্লি কভার উত্তোলন এবং ঘূর্ণন ডিভাইস


   জলবাহী উত্তোলন + ঘূর্ণমান কাঠামো; ফার্নেস প্যাচিং, স্ল্যাগ লাইন পরিষ্কার এবং ইলেক্ট্রোড প্রতিস্থাপনের জন্য উত্তোলনের পরে কভারটি ঘুরতে পারে।

2.3 হাইড্রোলিক ইলেকট্রোড উত্তোলন সিস্টেম

1. একক ক্যাথোড গ্রাফাইট ইলেক্ট্রোডের স্বাধীন উল্লম্ব সমন্বয়ের জন্য একক-কলাম হাইড্রোলিক লিফটিং ইউনিট
2. পিএলসি আনুপাতিক ভালভ ডুয়াল ক্লোজড-লুপ নিয়ন্ত্রণ (ভোল্টেজ + কারেন্টের মাধ্যমে ধ্রুবক শক্তি নিয়ন্ত্রণ), ম্যানুয়াল এবং স্বয়ংক্রিয় মোডগুলির মধ্যে পরিবর্তনযোগ্য
3. ইলেক্ট্রোড স্ট্রোক: 1200 ~ 1400 মিমি; উত্তোলন প্রতিক্রিয়া সময় ≤0.3s নিমজ্জিত চাপকে স্থিতিশীল করতে এবং আর্ক ভেঙ্গে যাওয়া বা ইলেক্ট্রোড ফ্র্যাকচার এড়াতে

2.4 সঞ্চালন জল কুলিং সিস্টেম

• রেকটিফায়ারের জন্য স্বাধীন বন্ধ বিশুদ্ধ জল কুলিং ইউনিট
• ফার্নেস শেল ওয়াটার জ্যাকেট, ফার্নেস কভার, পরিবাহী ক্রস আর্মস, ওয়াটার-কুলড কেবল এবং তামার জুতার জন্য শেয়ার্ড ইন্ডাস্ট্রিয়াল সার্কুলেটিং কুলিং ওয়াটার
• ইনলেট জলের তাপমাত্রা ≤32℃, আউটলেট জলের তাপমাত্রা ≤45℃, প্রবাহের হার, চাপ এবং তাপমাত্রার জন্য ইন্টারলক অ্যালার্ম সহ

2.5 স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা

1. স্বয়ংক্রিয় স্মেল্টিং কার্ভ অপারেশন (আর্ক স্ট্রাইকিং, গলে যাওয়া, রিডাকশন, রিফাইনিং এবং ট্যাপিং স্টেজের জন্য পাওয়ার অটো অ্যাডজাস্টমেন্ট)
2. রিয়েল-টাইম রেকর্ডিং এবং ডিসি ভোল্টেজ, কারেন্ট, পাওয়ার এবং পাওয়ার খরচ জমা করা
3. জল শীতলকরণ, জলবাহী সিস্টেম, টিল্টিং এবং ইলেক্ট্রোড উত্তোলনের জন্য ইন্টারলক সুরক্ষা এবং ফল্ট অ্যালার্ম স্টোরেজ
4. প্রক্রিয়া পরামিতি সঞ্চয়, ঐতিহাসিক বক্ররেখা এবং আউটপুট পরিসংখ্যান রপ্তানি

2.6 অক্জিলিয়ারী সাপোর্টিং সিস্টেম

1. কাঁচামাল ব্যাচিং সিস্টেম: সাইলোস, বেল্ট কনভেয়র, ইলেকট্রনিক ব্যাচিং স্কেল (নির্ভুলতা ±0.5%), মিক্সিং মেশিন
2. ফ্লু গ্যাস ডাস্ট রিমুভাল সিস্টেম: ওয়াটার-কুলড ফ্লু + ব্যাগহাউস ডাস্ট কালেক্টর, ধুলো অপসারণের দক্ষতা ≥99.5%
3. কাস্টিং, কুলিং, ক্রাশিং, স্ক্রীনিং এবং স্ল্যাগ রিসাইক্লিং সিস্টেম

3. ফার্নেস মডেল দ্বারা প্রধান স্ট্যান্ডার্ড প্রযুক্তিগত পরামিতি

3.1 কোর পাওয়ার সাপ্লাই এবং সংশোধন পরামিতি

3.2 মেকানিক্যাল ফার্নেস বডি প্যারামিটার

3.3 অপারেশনাল গলানোর পরামিতি (FeV40 উৎপাদন)

1. তাপমাত্রা পরিসীমা

• গলে যাওয়া এবং গরম করার পর্যায়: 1600~1700℃
• প্রধান হ্রাস প্রতিক্রিয়া পর্যায়: 1800~2100℃ (V₂O₅ এর অ্যালুমিনোথার্মিক/সিলিকোথার্মিক হ্রাস)
• পরিশোধন এবং ডিসিলিকনাইজেশন পর্যায়: 1650~1850℃

2. একক তাপ গলানোর চক্র


   মোট সময়কাল: প্রতি তাপ 70~90 মিনিট; হ্রাস পর্যায় 40~55 মিনিট, পরিশোধন পর্যায় 10~20 মিনিট
3. বিদ্যুৎ খরচ সূচক


   ব্যাপক গলানোর শক্তি খরচ: 1200~1300 kWh/t FeV40; 5%~8% পাওয়ার সাশ্রয় বনাম এসি ফার্নেস
4. উপাদান নিয়ন্ত্রণ

• স্ল্যাগ মৌলিকতা নিয়ন্ত্রণ: 1.3~1.7 (চুন দ্বারা সামঞ্জস্য)
• বর্জ্য চর্বিহীন স্ল্যাগে V₂O₅ সামগ্রী ≤0.35%; সামগ্রিক ভ্যানডিয়াম পুনরুদ্ধারের হার 97% ~ 98%

5. ইলেক্ট্রোড খরচ


   ডিসি ফার্নেসের গ্রাফাইট ইলেক্ট্রোড খরচ: 0.8~1.1kg/t ফেরোভানাডিয়াম; ঐতিহ্যগত থ্রি-ফেজ এসি ফার্নেস: 1.6~2.0kg/t, প্রায় 50% হ্রাস

4. ডিসি ফেরোভানাডিয়াম ফার্নেসের মূল প্রযুক্তিগত সুবিধা

1. ঘনীভূত আর্ক হিট: সিঙ্গেল-ইলেকট্রোড ডিসি আর্ক উল্লম্বভাবে নিচের দিকে গলিত পুলে বিকিরণ করে, ফার্নেস ওয়াল স্ল্যাগ লাইনে তাপীয় লোড কমিয়ে দেয়; কম ঘন ঘন চুল্লি প্যাচিং সহ ম্যাগনেসিয়া আস্তরণের পরিষেবা জীবন 30% এর বেশি বৃদ্ধি পেয়েছে।
2. গ্রিড-বান্ধব পারফরম্যান্স: নেতিবাচক ক্রম হারমোনিক্স ছাড়াই সুষম তিন-ফেজ কারেন্ট, ছোট ক্ষমতার প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ এবং উচ্চ ট্রান্সফরমার ব্যবহারের হার প্রয়োজন।
3. কম উৎপাদন খরচ: অর্ধেক ইলেক্ট্রোড খরচ, প্রতি টন পণ্যের বিদ্যুত খরচ হ্রাস এবং অবাধ্য রক্ষণাবেক্ষণ খরচ হ্রাস।
4. স্থিতিশীল গলানোর গুণমান: এমনকি ভ্যানডিয়াম বিতরণ এবং ফেরোভানাডিয়াম রাসায়নিক গঠনের সামান্য ওঠানামার জন্য গলিত পুলে অভিন্ন ইলেক্ট্রোম্যাগনেটিক আলোড়ন।
5. উন্নত অপারেটিং পরিবেশ: নিমজ্জিত চাপের নিচে কম শব্দ, কম ফ্লু গ্যাস ওভারফ্লো এবং সামান্য যন্ত্রপাতি কম্পন।
