চার ইলেকট্রোড ডিসি প্লাজমা ফ্লিটিং ফার্নেস
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | Shaanxi Chengda |
| সাক্ষ্যদান | ISO 9001 |
| মডেল নম্বার | সরঞ্জাম প্রক্রিয়াকরণ ক্ষমতা উপর ভিত্তি করে আলোচনা |
| ন্যূনতম চাহিদার পরিমাণ | 1 ইউনিট |
| মূল্য | The price will be negotiated based on the technical requirements and supply scope of Party A |
| প্যাকেজিং বিবরণ | পার্টি A এর নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী আলোচনা করুন |
| ডেলিভারি সময় | 2 মাস |
| পরিশোধের শর্ত | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | সম্পূর্ণ উত্পাদন সাপ্লাই চেইন, সময়মত সরবরাহ এবং মানের মান পূরণ করুন |
পণ্যের বিবরণ
| মোট শক্তি | 33000kva | অপারেটিং তাপমাত্রা | 1600 ডিগ্রি সেন্টিগ্রেড পর্যন্ত |
|---|---|---|---|
| ইলেক্ট্রোড ব্যাস | Φ300-600 মিমি | ওজন | মডেলের উপর নির্ভর করে, সাধারণত 2-15 টন |
| ব্যবহার করুন | উচ্চ-বিশুদ্ধতা ত্রিনারি পাওয়ার ব্যাটারি | গ্যাস ব্যবহার | নতুন পরিচ্ছন্ন শক্তি |
| পাওয়ারসোর্স | বৈদ্যুতিক বা গ্যাস গরম | খরচ | আকার এবং বৈশিষ্ট্যগুলির উপর নির্ভর করে পরিবর্তিত হয় |
| কুলিং সিস্টেম | জল-ঠাণ্ডা বা এয়ার-কুলড | উৎপত্তি দেশ | শানসি, চীন |
| বিশেষভাবে তুলে ধরা | চার ইলেকট্রোডের ডিসি ফিউজিং ফার্নেস,ফেরোলেগ জন্য প্লাজমা গলন চুলা,চারটি ইলেক্ট্রোড সহ DC প্লাজমা চুলা |
||
পণ্যের বর্ণনা
চার ইলেকট্রোড ডিসি প্লাজমা ফ্লিটিং ফার্নেস
সরঞ্জাম ও প্রযুক্তিগত স্পেসিফিকেশন ভূমিকা
1সরঞ্জামের সংক্ষিপ্ত বিবরণ এবং কাজের নীতি

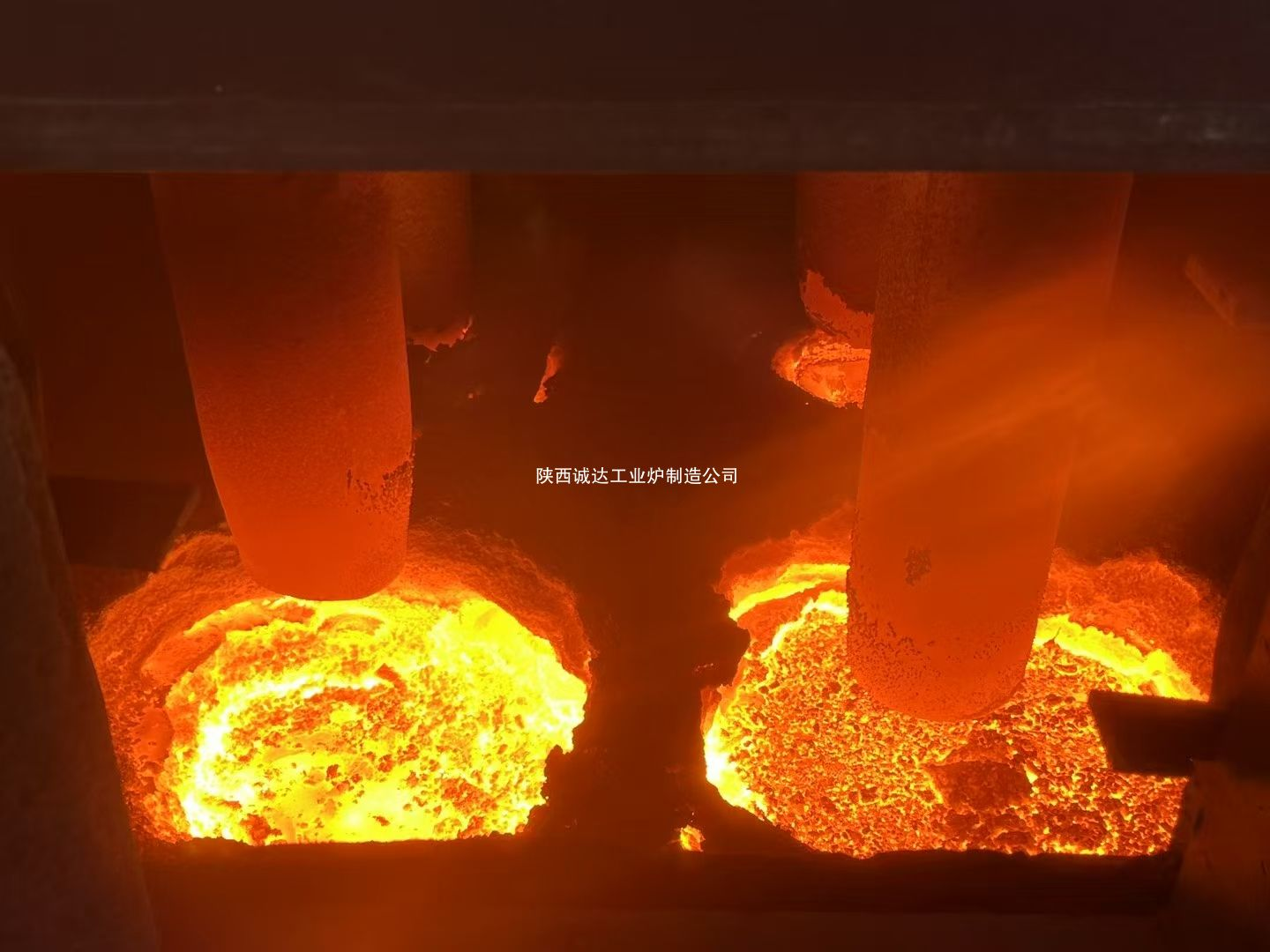

The four-electrode DC plasma smelting furnace is a high-temperature metallurgical unit equipped with four symmetrically arranged DC plasma torches/graphite electrodes and DC rectifier power supply plus plasma gas supply systemএটি 5000 ~ 8,000 °C এ উচ্চ তাপমাত্রার প্লাজমা আর্ক তৈরি করে ধ্রুবক প্রবাহের অধীনে ইনার্ট গ্যাস (আর্গন / নাইট্রোজেন) আয়োনাইজ করে।ডিসি স্থানান্তরিত আর্ক গলন প্রক্রিয়া, একটি জল-শীতল অ্যানোড একটি সম্পূর্ণ পরিবাহী লুপ গঠনের জন্য চুল্লি নীচে এম্বেড করা হয়।চারটি ইলেকট্রোড একটি আয়তক্ষেত্রাকার বিন্যাসে সমান্তরালভাবে সাজানো হয় গলিত স্নান জুড়ে অভিন্ন গরম উপলব্ধি করতে, যা এটিকে একক ইলেক্ট্রোড চুলা এবং তিন-ফেজ এসি আর্ক চুলা থেকে আলাদা করে। এটি বিশেষভাবে অগ্নি প্রতিরোধী ধাতু, ফেরোলেগ, কঠিন বর্জ্য পুনর্ব্যবহারের জন্য ডিজাইন করা হয়েছে (লাল কাদা / অ্যালুমিনিয়াম অবশিষ্টাংশ),এবং মূল্যবান ধাতু পুনরুদ্ধার।
প্রক্রিয়া প্রবাহ: Mains AC → step-down transformation → rectified into DC → four cathode electrodes powered up + process gas fed → high-frequency ignition to form non-transferred pilot arc → transferred main arc ignited between cathode and bottom anode → raw materials melted by ultra-high plasma temperature; সিলড ফার্নেস নিষ্ক্রিয় বায়ুমণ্ডলের অধীনে সঠিক অক্সিজেন নিয়ন্ত্রণের সাথে গলানোর অনুমতি দেয়।
2. চুল্লি কাঠামোর পাঁচটি মূল সমাবেশ
(1) চুলা শরীরের সমাবেশ
- ফার্নেস শেলঃ জল-শীতল জ্যাকেট সহ ইস্পাত প্লেট ঝালাই কাঠামো, সম্পূর্ণভাবে সিল করা নেতিবাচক চাপ নকশা, নিষ্কাশন গ্যাস সংগ্রহের জন্য ধোঁয়াশা গ্যাস হুপ দিয়ে সজ্জিত।
- ফার্নেস আস্তরণঃ উচ্চ তাপমাত্রা অঞ্চলের জন্য ম্যাগনেসিয়া-কার্বন ইট/কোরন্ডাম কাস্টযোগ্য; স্ল্যাগ লাইনে ক্ষয় প্রতিরোধী প্রাক-কাস্ট অগ্নি প্রতিরোধী ইট;ল্যাবরেটরি/পাইলট স্কেল ফ্যাব্রিকের জন্য সজ্জিত জল-শীতল তামার ক্রাইগল যখন বড় শিল্প ইউনিটগুলির জন্য স্থির অগ্নি প্রতিরোধী হোম.
- চুল্লির নীচেঃ জল-শীতল ধাতব অ্যানোড (ডিসি সার্কিটের ধনাত্মক মেরু); বাথ তাপমাত্রা এবং রাসায়নিক রচনা homogenize করার জন্য ঐচ্ছিক ইলেক্ট্রোম্যাগনেটিক stirring coil।
(২) কোর চার ইলেক্ট্রোড প্লাজমা সিস্টেম
চারটি প্লাজমা টর্চ / গ্রাফাইট ইলেকট্রোড চারটি আয়তক্ষেত্রাকার কোণে স্বাধীন সার্ভো লিফটিং প্রক্রিয়া, হাইড্রোলিক সূক্ষ্ম সমন্বয় এবং স্বয়ংক্রিয় বর্তমান / ভোল্টেজ স্থিতিশীলতার সাথে মাউন্ট করা।
- স্ট্যান্ডার্ড প্লাজমা টর্চঃ জল-শীতল সেরিয়াম-টংফ্রাস্টেন ক্যাথোড + জল-শীতল তামার সংকোচনের নল পূর্ণ জ্যাকেট সার্কুলেটিং কুলিং সহ।
- দুটি ইলেকট্রোড বিকল্পঃ 1 উচ্চ বিশুদ্ধতা বিশেষ ধাতুবিদ্যা জন্য প্লাজমা টর্চ; 2 খনির হ্রাস গলন জন্য ইমপ্রেগনেটেড গ্রাফাইট ইলেকট্রোড।চারটি স্বাধীন শক্তি সার্কিট রক্ষণাবেক্ষণ অধীনে একক ইউনিট যখন অবশিষ্ট তিনটি ইলেক্ট্রোড অবিচ্ছিন্ন কম লোড অপারেশন অনুমতি.
(3) ডিসি রেক্টিফায়ার পাওয়ার সাপ্লাই সিস্টেম
উচ্চ-ভোল্টেজ বিতরণ → স্টেপ-ডাউন ট্রান্সফরমার → উচ্চ-ক্ষমতা SCR সংশোধনকারী ক্যাবিনেট সঙ্গেচারটি স্বাধীন ডিসি বর্তমান-স্থির শক্তি উৎস. প্রতিটি ইলেক্ট্রোডের জন্য পৃথক পাওয়ার লুপ আর্ক ফ্লাক্টোশন দমন এবং 78% ~ 82% এ তাপ দক্ষতা উন্নত করতে।
(4) প্রক্রিয়া গ্যাস সরবরাহ সিস্টেম
উচ্চ বিশুদ্ধতা আর্গন, নাইট্রোজেন এবং হাইড্রোজেন মিশ্রণের জন্য মাল্টি-চ্যানেল যথার্থ চাপ-স্থিতিশীল গ্যাস সরবরাহ। প্লাজমা টর্চগুলির কেন্দ্রের মাধ্যমে প্রক্রিয়া গ্যাস ইনজেক্ট করা হয়;অক্সিজেন মুক্ত গলন উপলব্ধি করার জন্য ভ্যাকুয়াম এবং সামান্য ইতিবাচক চাপের মধ্যে নিয়মিত চুলা চেম্বার. ভর প্রবাহ মিটার, চাপ নিয়ন্ত্রক এবং জরুরী বন্ধ ভালভ সঙ্গে সম্পূর্ণ.
(৫) অটোমেশন এবং সহায়ক সিস্টেম
পিএলসি সম্পূর্ণ প্রক্রিয়া স্বয়ংক্রিয় নিয়ন্ত্রণ ইলেক্ট্রোড উত্তোলন, শক্তি নিয়ন্ত্রণ, গ্যাস সরবরাহ, শীতল জল interlock এবং রিয়েল টাইম তাপমাত্রা পর্যবেক্ষণের জন্য; মিলে যাওয়া সঞ্চালিত শীতল জল স্টেশন,ধোঁয়াশা গ্যাসের ধুলো অপসারণ ব্যবস্থা, সিলড ফিডিং ইউনিট এবং ট্যাপিং/স্ল্যাগিং প্রক্রিয়া।
3মূল সরঞ্জাম সুবিধা
- সমান্তরাল চারটি ইলেক্ট্রোডের বিন্যাস উচ্চ বিশুদ্ধতার খাদ এবং একক স্ফটিক উত্পাদনের জন্য আদর্শ, ≤ ± 50 °C ও ন্যূনতম উপাদান বিচ্ছেদ সহ এমনকি স্নানের তাপমাত্রা নিশ্চিত করে।
- অতি-উচ্চ প্লাজমা আর্ক তাপমাত্রা (5,000 ~ 8,000 °C বনাম সর্বোচ্চ 3,000 °C প্রচলিত এসি আর্ক), অ্যালুমিনা এবং লাল কাদা যেমন অগ্নি প্রতিরোধী অক্সাইডের জন্য 40% এরও বেশি গলানোর দক্ষতা বৃদ্ধি করে।
- স্থিতিশীল ডিসি বর্তমান চলমান খরচ কমানোর জন্য তিন-ফেজ এসি চুল্লিগুলির তুলনায় 35% ~ 50% দ্বারা ইলেক্ট্রোড খরচ হ্রাস করে।
- নমনীয় বায়ুমণ্ডল নিয়ন্ত্রণঃ ধাতু অক্সিডেশন এড়ানোর জন্য সিলড চুল্লি দ্বারা উপলব্ধ ভ্যাকুয়াম/ইনারেট/হ্রাসকারী বায়ুমণ্ডল; মূল্যবান ধাতু পুনরুদ্ধারের হার ≥92%.
- উচ্চ অপারেটিং সহনশীলতাঃ স্বাধীন চার-সার্কিট পাওয়ার ডিজাইন একক-ইলেক্ট্রোড মেরামতের জন্য সম্পূর্ণ লাইন বন্ধ করা এড়ায়।
4. প্রধান অ্যাপ্লিকেশন ক্ষেত্র
- বিশেষ ধাতুবিদ্যাঃ Ti, Zr, W, Mo, Nb এবং অন্যান্য অগ্নি প্রতিরোধী ধাতু, সুপার অ্যালগ এবং এয়ারস্পেস শিল্পের জন্য উচ্চ এন্ট্রোপি অ্যালগ গলিত।
- কঠিন বর্জ্য সম্পদ ব্যবহারঃ লাল কাদা লোহা তৈরি, ক্যালসিয়াম অ্যালুমিনেট গলানো, ইস্পাতের স্লাগ/ফ্লাই অ্যাশ থেকে সিলিকন/খনিজ ধাতু পুনরুদ্ধার এবং বিপজ্জনক বর্জ্যের গ্লাসাইজেশন চিকিত্সা
- Ferroalloy উৎপাদনঃ ধাতব সিলিকন, ferrosilicon, ferrochrome এবং ferronickel হ্রাস।
- উন্নত নতুন উপকরণ: উচ্চ বিশুদ্ধতা সিরামিক গুঁড়া, নাইট্রাইড/অক্সাইড কাঁচামাল সংশ্লেষণ।
II. গ্রেডেড টেকনিক্যাল প্যারামিটার (ল্যাব / পাইলট / বড় শিল্প গ্রেড)
1. ল্যাব চার ইলেক্ট্রোড ভ্যাকুয়াম প্লাজমা ফার্নেস (50 ~ 200kW, ল্যাব ingot নমুনা)
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| নামমাত্র মোট ক্ষমতা | 50kW / 100kW / 200kW (চারটি সমান একক টর্চ পাওয়ারে বিভক্ত) |
| একক ইলেক্ট্রোড ডিসি পরামিতি | নো লোডঃ80 ~ 120V; ওয়ার্কিং ভোল্টেজঃ25 ~ 55V; সর্বোচ্চ একক মেরু বর্তমানঃ1৫০০ এ |
| চূড়ান্ত ভ্যাকুয়াম | 6.7×10−4Pa, চাপ বৃদ্ধি হারের ≤0.5Pa/h |
| গলনের তাপমাত্রা | 2,২০০-৩,২০০°সি |
| একক প্যাচ ফিডিং ক্ষমতা | ৫০ গ্রাম ~ ২ কেজি |
| সুরক্ষা গ্যাস | উচ্চ বিশুদ্ধতা আর্গন (99.999%), একক টর্চ আর্গন প্রবাহঃ0.5~3Nm3/h |
| মোট শীতল জল খরচ | ৮-২৫ মিটার/ঘন্টা |
| কন্ট্রোল মোড | পিএলসি + এইচএমআই টাচ স্ক্রিন স্বয়ংক্রিয় নিয়ন্ত্রণ, স্বয়ংক্রিয় উচ্চ ফ্রিকোয়েন্সি আর্ক স্থানান্তর |
2. পাইলট ইন্ডাস্ট্রিয়াল ফার্নেস (৫০০ কিলোওয়াট থেকে ৩০০০ কিলোওয়াট, সেমি কন্টিনিউম ব্যাচ প্রোডাকশন)
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| মোট ইনস্টল করা শক্তি | 500 / 1,250 / 2,500 / 3,000kW, সমানভাবে চারটি পাওয়ার লুপ বিভক্ত |
| ডিসি আউটপুট | ওয়ার্কিং ভোল্টেজঃ60 ~ 110V; মোট বর্তমানঃ3,000~25,000A (চার দিকের সমান বিভক্ত) |
| দৈনিক আউটপুট | 0.8 ~ 8 টন (সাবধানতা অনুযায়ী পরিবর্তিত হয়) |
| টন প্রতি বিদ্যুৎ খরচ | ধাতু মিশ্রণ গলানোর জন্য 520 ~ 750kWh/t; ধাতুশিল্প সিলিকন হ্রাসের জন্য 9,800 ~ 11,500kWh/t |
| মোট গ্যাস খরচ | ১২ থেকে ৪৫ এনএম৩/ঘন্টা আর্গন, নাইট্রোজেনের সাথে পরিবর্তনযোগ্য |
| প্রচলিত শীতল জল | 60 ~ 220m3/h, ইনপুট পানির তাপমাত্রা ≤32°C |
| চুলা আস্তরণের ব্যবহারের সময়কাল | নিয়মিত গলনের জন্য 120 ~ 180 তাপমাত্রা |
| কাজের অবস্থা | হালকা ইতিবাচক সিলড বায়ুমণ্ডল, ঐচ্ছিক বিরতিপূর্ণ ভ্যাকুয়াম মোড |
3. বড় আকারের শিল্প চার ইলেক্ট্রোড ডিসি প্লাজমা ডুবানো আর্ক ফার্নেস (5MW ~ 25MW, ভর উত্পাদন লাইন)
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| নামমাত্র ইনস্টল করা শক্তি | চারটি স্বাধীন রেক্টিফায়ার পাওয়ার উত্স সহ 5MW ~ 25MW |
| মোট ওয়ার্কিং বর্তমান | 30,000~150,000A চারটি মেরুর মধ্যে ভারসাম্যপূর্ণ |
| দৈনিক কাঁচামাল পরিচালনা | 25 ~ 120 টন, সমাপ্ত পণ্য আউটপুটঃ 10 ~ 55 টন |
| টন প্রতি বিদ্যুৎ খরচ | 8,500 ~ 11,000kWh/t ফেরোলেগ জন্য; 600 ~ 900kWh/t কঠিন বর্জ্য পুনর্ব্যবহারের জন্য |
| প্লাজমা প্রক্রিয়া গ্যাস | N2-Ar মিশ্রিত গ্যাস, মোট খরচঃ80~350Nm3/h |
| মোট শীতল জল | ৩৫০ থেকে ১,২০০ মিটার/ঘন্টা |
| সিগারেট গ্যাস চিকিত্সা | নেতিবাচক-চাপ গ্যাস সংগ্রহ + শুকনো-টাইপ ডিপস্ট সিস্টেম |
| অটোমেশন | ইন্টেলিজেন্ট ইলেক্ট্রোড উত্তোলন এবং শক্তি স্থিতিশীলতার সাথে সম্পূর্ণ ডিসিএস রিমোট কন্ট্রোল |
III. ঐচ্ছিক সহায়ক কনফিগারেশন
- ইলেকট্রোম্যাগনেটিক মিশ্রণ সিস্টেমঃ 0 ~ 50Hz ভেরিয়েবল ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্য মিশ্রণ তীব্রতা গলিত স্নানের জন্য।
- সম্পূর্ণরূপে সিলড ক্রমাগত ফিডারঃ পরিবেষ্টিত বায়ু অনুপ্রবেশ রোধ করার জন্য স্ক্রু টাইপ সিলড ফিডার।
- ভ্যাকুয়াম পাম্প ইউনিটঃ যান্ত্রিক পাম্প + আণবিক পাম্প সেট (অতি উচ্চ বিশুদ্ধতা উপাদান উত্পাদন জন্য ঐচ্ছিক) ।
- অনলাইন তাপমাত্রা পরিমাপ ও নমুনা গ্রহণঃ অবিচ্ছিন্ন ইনফ্রারেড পাইরোমিটার এবং ইন-ফার্নে রিয়েল-টাইম নমুনা গ্রহণের বিশ্লেষক।
