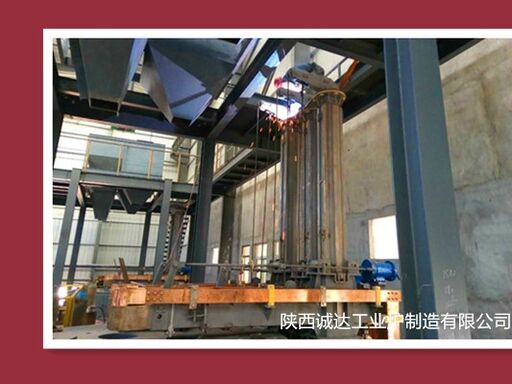

বৃহৎ-ক্ষমতার সাদা ফিউজড অ্যালুমিনা আর্ক ফার্নেস

সরঞ্জাম পরিচিতি ও প্যারামিটার

১. মূল সরঞ্জাম কাঠামো

১.১ ফার্নেস সিস্টেম

• ফার্নেস শেল: ২০g বয়লার স্টিল প্লেট দিয়ে ঝালাই করা, পুরুত্ব ১৮–২৫ মিমি, শক্তিবর্ধক ছাড়া বৃত্তাকার কাঠামো, যা অভেদ্যতা এবং শক্তি নিশ্চিত করে।
• ফার্নেস লাইনিং: উচ্চ-অ্যালুমিনা রিফ্র্যাক্টরি ইট বা কাস্টেবল দিয়ে নির্মিত, যা ২২০০°C এর বেশি তাপমাত্রা, ক্ষয় এবং ক্ষয় প্রতিরোধ করে, গলিত পদার্থকে পিছন দিকে প্রবাহিত হওয়া রোধ করার জন্য পর্যাপ্ত অভেদ্যতা সহ।
• ফার্নেস কভার: জল-শীতলীকৃত যৌগিক ইস্পাত কাঠামো, সিলিন্ডার প্রকার, ইলেক্ট্রোড ছিদ্র, চার্জিং ছিদ্র এবং পর্যবেক্ষণ পোর্ট সহ, ঘোরানো এবং উত্তোলনযোগ্য।
• টিল্টিং মেকানিজম: স্থির প্রকার (ব্লক ফার্নেস) বা হাইড্রোলিক টিল্টিং প্রকার, টিল্টিং কোণ ০–৪৫°, স্ল্যাগ এবং ব্লক নিষ্কাশনের জন্য সুবিধাজনক।

১.২ ইলেক্ট্রোড সিস্টেম

• ইলেকট্রোড: উচ্চ-ক্ষমতার গ্রাফাইট ইলেক্ট্রোড, বৃহৎ-ক্ষমতার ফার্নেসের জন্য সাধারণত Φ৩০০–Φ৪৫০ মিমি, সমবাহু ত্রিভুজ আকারে সাজানো।
• লিফটিং ডিভাইস: ভেরিয়েবল-ফ্রিকোয়েন্সি মোটর দ্বারা চালিত, লিফটিং গতি ১.৫–২.৫ মি/মিনিট, স্ট্রোক ১৬০০–২২০০ মিমি, স্বয়ংক্রিয় ধ্রুবক-কারেন্ট / ধ্রুবক-পাওয়ার নিয়ন্ত্রণ সহ।
• ক্ল্যাম্পিং সিস্টেম: বেল্ট-টাইপ বা হাইড্রোলিক চাক, জল-শীতলীকৃত, নির্ভরযোগ্য পরিবাহিতা এবং ক্ল্যাম্পিং নিশ্চিত করে।

১.৩ বৈদ্যুতিক সিস্টেম (মূল)

• ট্রান্সফরমার: বিশেষ অন-লোড ভোল্টেজ-নিয়ন্ত্রক রেকটিফায়ার ট্রান্সফরমার, বৃহৎ-ক্ষমতার মডেলের জন্য সাধারণত ৬০০০–১০০০০ kVA (৬–১০ MVA)।
• শর্ট নেটওয়ার্ক: জল-শীতলীকৃত কেবল, তামার বার এবং পরিবাহী ক্রস-আর্ম দ্বারা গঠিত, তিন-ফেজ ইম্পিডেন্সের ভারসাম্যহীনতা < ৮% সহ ত্রিভুজাকার আকারে সাজানো যাতে শক্তি খরচ কমে।
• নিয়ন্ত্রণ ব্যবস্থা: সম্পূর্ণ স্বয়ংক্রিয় পিএলসি নিয়ন্ত্রণ, কারেন্ট, ভোল্টেজ, পাওয়ার, তাপমাত্রা এবং ইলেক্ট্রোড অবস্থান পর্যবেক্ষণ করে।

১.৪ সহায়ক সিস্টেম

• শীতলীকরণ ব্যবস্থা: ফার্নেস দেয়ালের জন্য স্প্রে কুলিং, ফার্নেস কভার, ইলেক্ট্রোড এবং শর্ট নেটওয়ার্কের জন্য অভ্যন্তরীণ জল শীতলীকরণ; জলের ব্যবহার ১৫০–৩০০ টন/ঘন্টা, চাপ এবং তাপমাত্রা অ্যালার্ম সহ।
• চার্জিং সিস্টেম: টপ ফার্নেস বিন / চার্জিং ট্যাঙ্ক, স্বয়ংক্রিয় বা আধা-ব্যাচ ফিডিং।
• ফ্লু গ্যাস ডিডাস্টিং: পরিবেশগত নির্গমন মান পূরণের জন্য ব্যাগ ফিল্টার সহ সম্পূর্ণ সিল করা গ্যাস হুড।
• অক্সিজেন ইনজেকশন: সহায়ক গলানো, আলোড়ন এবং অপদ্রব্য অপসারণের জন্য টপ-ব্লোয়িং অক্সিজেন ডিভাইস।

২. সাধারণ বৃহৎ-ক্ষমতার স্পেসিফিকেশন

৩. কার্যনীতি ও প্রক্রিয়া

• কাঁচামাল: শিল্প অ্যালুমিনা পাউডার (Al₂O₃ ≥ ৯৮.৫%), Na₂O, SiO₂ এবং Fe₂O₃ অপদ্রব্যের কঠোর নিয়ন্ত্রণের সাথে।
• আর্ক ইগনিশন: ইলেক্ট্রোডগুলি নিচে নেমে আসে এবং আর্ক শুরু করার জন্য শক্তি সরবরাহ করে, ফার্নেসের তাপমাত্রা ২২০০–২৩০০°C পর্যন্ত বাড়ায়।
• গলানো: উচ্চ তাপীয় দক্ষতা এবং কম শক্তি খরচের জন্য বন্ধ-চেম্বার পদ্ধতি (ঘন উপাদান স্তর) সহ ব্যাচ ফিডিং।
• পরিশোধন: অপদ্রব্য পৃথকীকরণ এবং অপসারণের জন্য ৪–৬ ঘন্টা ধরে রাখা; β-Al₂O₃ (সোডিয়াম অপদ্রব্য) পৃথক এবং নির্মূল করা হয়।
• শীতলীকরণ: ঘন সাদা ফিউজড অ্যালুমিনা ক্লিংকার তৈরি করার জন্য পাওয়ার-অফের পরে ২৪–৩৬ ঘন্টা ধরে স্বাভাবিক শীতলীকরণ।
• পোস্ট-ট্রিটমেন্ট: Al₂O₃ ≥ ৯৯% সহ চূড়ান্ত পণ্য পেতে চূর্ণ, চালনা, অ্যাসিড ধোয়া এবং বাছাই করা।

৪. কর্মক্ষমতা বৈশিষ্ট্য

• উচ্চ বিশুদ্ধতা: পণ্য Al₂O₃ ≥ ৯৯.০%, উচ্চ শুভ্রতা এবং কম অপদ্রব্য।
• উচ্চ আউটপুট: ১০০০০ kVA ফার্নেস দৈনিক ৩০–৩৫ টন আউটপুট অর্জন করে, যা ব্যাপক উৎপাদনের জন্য উপযুক্ত।
• কম শক্তি খরচ: বৃহৎ-ক্ষমতার ফার্নেসে উচ্চতর তাপীয় দক্ষতা, ছোট ফার্নেসের তুলনায় ইউনিট পাওয়ার খরচ ৫–১০% কম।
• স্থিতিশীলতা ও নির্ভরযোগ্যতা: উচ্চ অটোমেশন, দীর্ঘ ফার্নেস লাইনিং জীবন, স্থিতিশীল অবিচ্ছিন্ন অপারেশন।
• পরিবেশ সুরক্ষা: উচ্চ-দক্ষতা ধুলো অপসারণ সহ সম্পূর্ণ সিল করা কাঠামো, ফ্লু গ্যাস নির্গমন মান পূরণ করে।

৫. প্রধান অ্যাপ্লিকেশন

• ঘষিয়া তুলিয়া ফেলিতে সক্ষম ও গ্রাইন্ডিং সরঞ্জাম: সিরামিক / রেজিন ঘষিয়া তুলিয়া ফেলিতে সক্ষম, স্যান্ডপেপার, ঘষিয়া তুলিয়া ফেলিতে সক্ষম বেল্ট, নির্ভুল গ্রাইন্ডিং এবং পলিশিংয়ের জন্য গ্রাইন্ডিং পাউডার।
• রিফ্র্যাক্টরি উপকরণ: উচ্চ-গ্রেডের রিফ্র্যাক্টরি ইট, কাস্টেবল, নজল, মেটালার্জিক্যাল, বিল্ডিং উপকরণ এবং পেট্রোকেমিক্যাল উচ্চ-তাপমাত্রার চুল্লির জন্য স্লাইডিং প্লেট।
• কার্যকরী সিরামিক: ইলেকট্রনিক সিরামিক, সিরামিক কাটিং টুলস, উচ্চ-তাপমাত্রার কাঠামোগত উপাদান।
• অন্যান্য: নির্ভুল কাস্টিং স্যান্ড, স্যান্ডব্লাস্টিং মিডিয়া, অ্যান্টি-করোশন ফিলার, রিফ্র্যাক্টরি ফাইবার ইত্যাদি।
