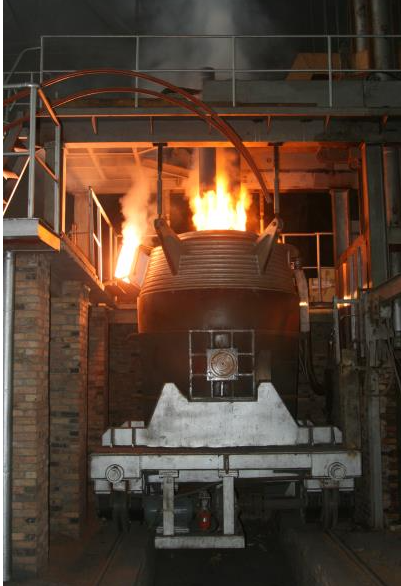

জাতীয় পেটেন্ট প্রযুক্তি / আইএসও 9001 শংসাপত্র সহ উচ্চ প্রতিবন্ধকতা বৈদ্যুতিক আর্ক চুলা
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | Shaanxi Chengda |
| সাক্ষ্যদান | ISO 9001 |
| মডেল নম্বার | সরঞ্জাম প্রক্রিয়াকরণ ক্ষমতার উপর ভিত্তি করে আলোচনা করুন |
| ন্যূনতম চাহিদার পরিমাণ | 1 ইউনিট |
| মূল্য | The price will be negotiated based on the technical requirements and supply scope of Party A |
| প্যাকেজিং বিবরণ | পার্টি ক এর নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী আলোচনা করুন |
| ডেলিভারি সময় | 2 মাস |
| পরিশোধের শর্ত | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | সম্পূর্ণ উত্পাদন সরবরাহ চেইন, সময়মত সরবরাহ এবং মানের মান পূরণ করুন |
পণ্যের বিবরণ
| বিশেষভাবে তুলে ধরা | উচ্চ প্রতিবন্ধকতা বৈদ্যুতিক আর্ক চুলা,পেটেন্টকৃত ইস্পাত উৎপাদন সরঞ্জাম,আইএসও সার্টিফাইড আর্ক ফার্নেস |
||
|---|---|---|---|
পণ্যের বর্ণনা
একটি উচ্চ প্রতিবন্ধকতা বৈদ্যুতিক আর্ক চুলা একটি বৈদ্যুতিক আর্ক চুলা বোঝায় যা আর্ক চুলা ট্রান্সফরমারের প্রাথমিক পাশের সিরিজে সংযুক্ত একটি চুলা দিয়ে।এটি ধাতু শিল্পে ব্যাপকভাবে ব্যবহৃত একটি উন্নত ইস্পাত উত্পাদন সরঞ্জাম:
- কাজের নীতি:আর্ক ফার্নেস ট্রান্সফরমারের প্রাথমিক দিকে একটি স্থির বা স্যাচুরেটেড রিঅ্যাক্টরকে সিরিয়ায় সংযুক্ত করে, সার্কিটের রিঅ্যাক্ট্যান্স মানটি মূল মানের 1.5-2 গুণ বৃদ্ধি পায়।উদাহরণস্বরূপ40t / 25MVA এর উপরে একটি সাধারণ প্রতিবন্ধকতা বৈদ্যুতিক আর্ক চুলার জন্য, প্রতিক্রিয়া মান প্রায় 3.5-4.0mΩ, যখন একটি উচ্চ প্রতিবন্ধকতা বৈদ্যুতিক আর্ক চুলার প্রায় 6-8mΩ বৃদ্ধি করা যেতে পারে।এই দীর্ঘ-আর্ক শক্তি সরবরাহের জন্য এটি আরো উপযুক্ত করে তোলে.
- সুবিধা:
- যান্ত্রিক চাপ হ্রাস: হ্রাস প্রবাহের কারণে, বৈদ্যুতিন চৌম্বকীয় শক্তি হ্রাস পায়, এবং যান্ত্রিক সরঞ্জামের উপাদানগুলির উপর প্রভাব চাপ এবং কম্পন হ্রাস পায়।বৈদ্যুতিক সরঞ্জাম উপাদান উপর শর্ট সার্কিট বর্তমান প্রভাব এছাড়াও হ্রাস করা হয়.
- নিম্ন বিদ্যুৎ নেটওয়ার্ক হস্তক্ষেপ: এটি বর্তমানের ওঠানামা ৪৬% এবং ভোল্টেজের ঝলকানি প্রায় ৩০% হ্রাস করতে পারে, যার ফলে বিদ্যুৎ নেটওয়ার্কের উপর প্রভাব এবং হস্তক্ষেপ হ্রাস পায় এবং ঝলকানি হ্রাস পায়।
- কম খরচ: বর্তমানের হ্রাস পাওয়ার খরচ এবং ইলেক্ট্রোড খরচ হ্রাস করে।
- উচ্চ আর্ক স্থিতিশীলতা: উচ্চ প্রতিক্রিয়াশীলতা এবং কম পাওয়ার ফ্যাক্টরের কারণে, আর্ক স্থিতিশীলতা উচ্চ।
- সরঞ্জাম কম্পন হ্রাস: এটি ইলেক্ট্রোড উত্তোলন যন্ত্রের অপর্যাপ্ত অনমনীয়তা দ্বারা সৃষ্ট কম্পন হ্রাস করতে পারে।
- সরঞ্জামের গঠন: এটিতে প্রধানত একটি বৈদ্যুতিক চুলা ট্রান্সফরমার, সংক্ষিপ্ত নেটওয়ার্ক, ইলেক্ট্রোড উত্তোলন ডিভাইস, পরিবাহী ক্রস-আর্ম, জল-শীতল চুলা কভার, চুলা কভার উত্তোলন এবং ঘোরানো ডিভাইস অন্তর্ভুক্ত রয়েছে,চুলা দেহ, চুলা শরীরের কুলিং ডিভাইস, চামচ, ট্যাপিং গাড়ি, শীতল জল সিস্টেম, সংকুচিত বায়ু সিস্টেম, জলবাহী সিস্টেম, স্বয়ংক্রিয় খাওয়ানো সিস্টেম, উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই সিস্টেম,নিম্ন ভোল্টেজের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, বেসিক অটোমেশন, এবং কম্পিউটার কন্ট্রোল সিস্টেম।
- প্রয়োগ: স্বল্প-প্রক্রিয়া ইস্পাত তৈরির প্রধান সরঞ্জাম হিসাবে, এটি আরও সহজেই অক্সিডেটেড উপাদানযুক্ত ইস্পাত গ্রেডগুলি গলানোর জন্য খুব উপকারী। এটি কার্বন কাঠামোগত ইস্পাত গলানোর জন্য ব্যবহার করা যেতে পারে,বিভিন্ন খাদ স্টীল, এবং স্টেইনলেস স্টীল। কাঁচামালগুলি হ'ল ঠান্ডা সম্পূর্ণ স্ক্র্যাপ স্টিল, স্ক্র্যাপ স্টিলের অংশ + গরম ধাতু, প্রিহিটেড স্ক্র্যাপ স্টিল, গরম চাপানো হ্রাসযুক্ত লোহা, স্পঞ্জ লোহা ইত্যাদি।
-
উচ্চ প্রতিবন্ধকতা বৈদ্যুতিক আর্ক ফার্নের পরামিতি
এই নথিতে উচ্চ প্রতিবন্ধকতা বৈদ্যুতিক আর্ক চুলা (HIEAF) এর মূল প্রযুক্তিগত পরামিতিগুলিকে চারটি বিভাগে বিভক্ত করা হয়েছেঃ মৌলিক নামমাত্র পরামিতি, মূল বৈদ্যুতিক পরামিতি,কাঠামোগত এবং প্রক্রিয়া পরামিতি, পাশাপাশি শক্তি খরচ এবং পরিবেশ রক্ষার সূচক। সাধারণ চুল্লি ক্ষমতাগুলির সাথে সম্পর্কিত সাধারণ মানগুলি সরাসরি রেফারেন্স এবং নির্বাচনের জন্য সরবরাহ করা হয়।1. বেসিক রেটেড প্যারামিটার (প্রধান ধারাবাহিক ক্ষমতা অনুসারে শ্রেণীবদ্ধ)
উচ্চ প্রতিবন্ধকতা বৈদ্যুতিক আর্ক চুলা সাধারণত তাদের নামমাত্র ক্ষমতা দ্বারা আলাদা করা হয়, দশ টনের বেশি থেকে একশ টনের বেশি পর্যন্ত।মিলে যাওয়া ট্রান্সফরমার ক্ষমতা কঠোরভাবে চুল্লি ক্ষমতা সঙ্গে মিলেছে.নামমাত্র ক্ষমতা নামমাত্র ট্রান্সফরমার ক্ষমতা প্রযোজ্য ইস্পাত গ্রেড দৈনিক তাপের সংখ্যা ৩০ টন ৩০৩৫ এমভিএ হালকা ইস্পাত, কম খাদ ইস্পাত ৮ ০১২ গরম ৫০ টন ৫০-৬০ এমভিএ হালকা ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল ১০-১৪ গরম ৮০ টন ৮০ ০৯০ এমভিএ খাদ ইস্পাত, স্টেইনলেস ইস্পাত, বিশেষ ইস্পাত ১২ ০১৬ গরম ১০০ টন ১০০-১২০ এমভিএ বিশেষ ইস্পাত, উচ্চ মানের স্টেইনলেস স্টীল ১৪-১৮ গরম ১৫০ টন ১৫০-১৮০ এমভিএ বড় আকারের স্বল্প-প্রক্রিয়াকরণ ইস্পাত কারখানা, অবিচ্ছিন্ন ঢালাই এবং ভলিউমিং সমর্থন ১৬-২০ গরম দ্রষ্টব্যঃ প্রচলিত বৈদ্যুতিক আর্ক চুল্লিগুলির তুলনায়, উচ্চ প্রতিবন্ধকতা চুল্লিগুলির আরও স্থিতিশীল আর্ক রয়েছে এবং দীর্ঘ-আর্ক অপারেশনকে অনুমতি দেয়, যার ফলেউচ্চতর ট্রান্সফরমার ব্যবহারের দক্ষতাএবং দ্রুত গলনের গতি।2. মূল বৈদ্যুতিক পরামিতি (উচ্চ প্রতিরোধের চুল্লিগুলির সমালোচনামূলক বৈশিষ্ট্য)
এগুলি প্রচলিত বৈদ্যুতিক আর্ক চুল্লির থেকে মূল পার্থক্যগুলি উপস্থাপন করে এবং উচ্চ প্রতিরোধের নকশার মূল সূচক।2.১ শর্ট সার্কিট প্রতিবন্ধকতা এবং সিরিজ প্রতিক্রিয়াশীলতা
- প্রচলিত ইএএফ ট্রান্সফরমারগুলির শর্ট সার্কিট ইম্পেড্যান্সঃ সাধারণভাবে১০% ১২%
- HIEAF ট্রান্সফরমারগুলির শর্ট সার্কিট প্রতিবন্ধকতাঃ১৬% ২০%, এবং অতিরিক্ত উচ্চ প্রতিবন্ধকতা নকশা জন্য 22% পৌঁছাতে পারে
- সিরিজ রিঅ্যাক্টর রিঅ্যাক্ট্যান্স প্রাথমিক দিকেঃ1.৫ থেকে ২ বারফার্নেস ট্রান্সফরমারের ফুটো প্রতিক্রিয়াশীলতা। বাড়ানো মোট সার্কিট প্রতিক্রিয়াশীলতা কার্যকরভাবে শর্ট সার্কিট ইমপ্লান্স বর্তমানকে সীমাবদ্ধ করে এবং ভোল্টেজ ফ্লিকারকে দমন করে।
2.২ নামমাত্র ভোল্টেজের স্তর
সাধারণ উচ্চ-ভোল্টেজ ইনকামিং ভোল্টেজগুলির মধ্যে রয়েছে35kV, 66kV এবং 110kVনিম্ন-ভোল্টেজ দিকটি চুল্লি অপারেশনের জন্য উচ্চ বর্তমান আউটপুট সরবরাহ করে, যা গলন, অক্সিডেশন এবং হ্রাসের পর্যায়ে প্রয়োজনীয়তা পূরণের জন্য মাল্টি-লেভেল ভোল্টেজ নিয়ন্ত্রণের সাথে।2.3 নামমাত্র বর্তমান এবং শর্ট সার্কিট বর্তমান
- নামমাত্র ইলেক্ট্রোড অপারেটিং বর্তমানঃ ক্ষমতা সঙ্গে বৃদ্ধি, প্রায় 25-30kA একটি 50t চুলা জন্য এবং 100t চুলা জন্য 40-50kA পর্যন্ত।
- উচ্চ প্রতিবন্ধকতা নকশা মূল সুবিধাঃশর্ট সার্কিট ইমপ্লান্স বর্তমান 30%% 40% দ্বারা হ্রাস করা যেতে পারে, বিদ্যুৎ নেটওয়ার্ক, ট্রান্সফরমার এবং সংক্ষিপ্ত নেটওয়ার্কের উপর ব্যাপকভাবে প্রভাব হ্রাস করে।
2.4 পাওয়ার ফ্যাক্টর
সিরিজ প্রতিক্রিয়াশীলতার কারণে, HIEAF এর প্রাকৃতিক শক্তি ফ্যাক্টর তুলনামূলকভাবে কম, সাধারণত0.৭৫ ০।85এটি সাধারণত সজ্জিত হয়স্ট্যাটিক ভার্ কম্পেনসেটর (এসভিসি) বা স্ট্যাটিক ভার্ জেনারেটর (এসভিজি). ক্ষতিপূরণের পর, পাওয়ার ফ্যাক্টর 0 এর উপরে উন্নত করা যেতে পারে।9.3ইলেক্ট্রোড এবং সংক্ষিপ্ত নেটওয়ার্ক পরামিতি
ইলেকট্রোডগুলি বৈদ্যুতিক আর্ক চুলার মূল শক্তি খরচকারী উপাদান। HIEAF প্রচলিত চুলার তুলনায় উল্লেখযোগ্যভাবে ভাল ইলেকট্রোড খরচ কর্মক্ষমতা প্রদর্শন করে।- ইলেক্ট্রোড উপাদান:আল্ট্রা-হাই পাওয়ার (ইউএইচপি) গ্রাফাইট ইলেক্ট্রোডব্যাপকভাবে গৃহীত হয়, অক্সিডেশন প্রতিরোধের বৈশিষ্ট্যযুক্ত, উচ্চ তাপমাত্রা প্রতিরোধের এবং উচ্চতর অনুমোদিত বর্তমান ঘনত্ব।
- ইলেক্ট্রোড ব্যাসার্ধ
- 30 টন চুলাঃ Φ350 √ 400mm
- 50 টন চুলাঃ Φ450 ≈ 500mm
- 80 ̊100 টন চুলাঃ Φ550 ̊600 মিমি
- 150 টন চুলাঃ Φ650~700mm
- ইলেক্ট্রোড খরচ সূচক: লং-আর্ক অপারেশন এবং ছোট বর্তমানের ওঠানামা থেকে উপকৃত হয়ে, HIEAF এর ইলেক্ট্রোড খরচ নিয়ন্ত্রণ করা যেতে পারে1.২.১.৮ কেজি/টন ইস্পাত, যখন প্রচলিত ইএএফ সাধারণত ২.০ কেজি/টি স্টিলের উপরে থাকে।
- সংক্ষিপ্ত নেটওয়ার্ক পরামিতি: সংক্ষিপ্ত নেটওয়ার্কটি বড় অংশের জল-শীতল তামা টিউব বা তামা-অ্যালুমিনিয়াম কম্পোজিট কন্ডাক্টর গ্রহণ করে। দৈর্ঘ্য হ্রাস করা হয় এবং সক্রিয় ক্ষতি কম করার জন্য সার্কিট প্রতিরোধ হ্রাস করা হয়। HIEAF এর জন্য,সার্কিট রিঅ্যাক্ট্যান্স মেলেসহজ প্রতিরোধ হ্রাসের চেয়ে অগ্রাধিকার দেওয়া হয়।
4কাঠামোগত এবং প্রক্রিয়া অপারেটিং পরামিতি
4.১ চুলার কাঠামো
- ফ্যাব্রিক শেল উপাদানঃ উচ্চ-শক্তির বয়লার ইস্পাত প্লেট যেমনQ345, ম্যাগনেসিয়াম-কার্বন ইট এবং অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-কার্বন ইট সহ অগ্নি প্রতিরোধী উপকরণ দিয়ে আবৃত।
- চুলা কভার টাইপঃসম্পূর্ণ জল-শীতল ট্রাস্ট ফার্নের কভার, উচ্চ তাপমাত্রা প্রতিরোধের, দীর্ঘ সেবা জীবন এবং উচ্চ ক্ষমতা দীর্ঘ-আর্ক কাজের অবস্থার অভিযোজিত।
- টিল্ট অ্যাঙ্গেলঃ নামমাত্র ট্যাপিং টিল্ট অ্যাঙ্গেল হল৪৫°৫০°, হাইড্রোলিকভাবে চালিত এবং সামঞ্জস্যযোগ্য কুলিং গতির সাথে।
4.২ অক্সিজেন সরবরাহ এবং কার্বন ইনজেকশন সিস্টেম
- অক্সিজেন সরবরাহের মোডঃ অক্সিজেন চাপের সাথে মিলিত প্রবাহ অক্সিজেন ল্যান্স এবং জল শীতল অক্সিজেন ল্যান্স0৮.১.২ এমপিএ. অক্সিজেন প্রবাহ ক্ষমতা সঙ্গে বৃদ্ধি পায়, একটি 100t চুলা জন্য 3000-4000Nm3 / ঘন্টা পৌঁছানোর।
- কার্বন ইনজেকশন সিস্টেমঃ ফোমিং স্ল্যাগ জেনারেশন এবং ডুবে থাকা আর্ক অপারেশন জন্য ব্যবহৃত হয়। ফোমিং স্ল্যাগের সাথে সমন্বয় করে, এইচআইইএএফ আরও অপারেটিং ভোল্টেজ বাড়িয়ে তুলতে পারে এবং পাওয়ার গ্রিডের হ্রাস হ্রাস করতে পারে।
4.3 গলন চক্র এবং তাপমাত্রা
- অল-স্ক্রেপ ফিউজিং চক্রঃ 50 ¢ 100 টন HIEAF এর জন্য,পাওয়ার-অন গলন সময় 45 ′′ 60 মিনিট/তাপ. ট্যাপিং, প্যাচিং এবং চার্জিং সহ, মোট চক্রটি 60 ~ 80 মিনিট।
- ট্যাপিং তাপমাত্রাঃ ইস্পাত গ্রেড উপর নির্ভর করে,১৬০০-১৬৮০°সিস্টেইনলেস স্টিলের মতো বিশেষ ইস্পাতের জন্য উচ্চতর তাপমাত্রা।
5. শক্তি খরচ এবং পরিবেশ সুরক্ষা সূচক
5.1 বিদ্যুৎ খরচ সূচক
HIEAF দীর্ঘ-আর্ক অপারেশনের মাধ্যমে উচ্চতর তাপীয় দক্ষতা অর্জন করে, প্রচলিত EAF এর চেয়ে ভাল শক্তি খরচ করে।- সমস্ত ঠান্ডা স্ক্র্যাপ গলানোঃ৩৮০-৪২০ কেডব্লিউএইচ/টন ইস্পাত
- গরম ধাতু যোগ বা গরম-চার্জ স্ক্র্যাপ সঙ্গেঃ হ্রাস করা যাবে৩২০৩০ কিলোওয়াট/টন ইস্পাত
5.২ বিদ্যুৎ নেটওয়ার্কের হস্তক্ষেপের সূচক
- ভোল্টেজ ফ্লিকার (পিএসটি):২৫% ৩৫%ঐতিহ্যগত চুল্লিগুলির তুলনায়, এটি হারমোনিক এবং ফ্লিকার সীমাগুলির জন্য পাওয়ার গ্রিডের মানগুলি পূরণ করা সহজ করে তোলে।
- হার্মোনিক দমনঃ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ এবং ফিল্টারিং ডিভাইস দিয়ে সজ্জিত, এটি GB/T 14549-এ নির্দিষ্ট হার্মোনিক সীমা পূরণ করতে পারে।
