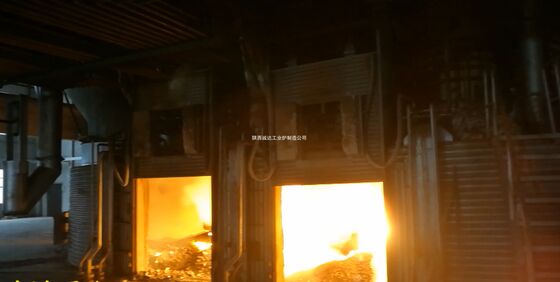

ছয়-ইলেক্ট্রড বৃহৎ ডিসি নিমজ্জিত আর্ক ফার্নেস যা বিশ্বের শীর্ষস্থানীয় প্রযুক্তি/উদ্ভাবন পেটেন্টযুক্ত
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | Shaanxi Chengda |
| সাক্ষ্যদান | ISO 9001 |
| মডেল নম্বার | সরঞ্জাম প্রক্রিয়াকরণ ক্ষমতার উপর ভিত্তি করে আলোচনা করুন |
| ন্যূনতম চাহিদার পরিমাণ | 1 ইউনিট |
| মূল্য | The price will be negotiated based on the technical requirements and supply scope of Party A |
| প্যাকেজিং বিবরণ | পার্টি ক এর নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী আলোচনা করুন |
| ডেলিভারি সময় | 2 মাস |
| পরিশোধের শর্ত | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | সম্পূর্ণ উত্পাদন সরবরাহ চেইন, সময়মত সরবরাহ এবং মানের মান পূরণ করুন |
পণ্যের বিবরণ
| বিশেষভাবে তুলে ধরা | ছয়-ইলেক্ট্রড ডিসি নিমজ্জিত আর্ক ফার্নেস,বৃহৎ ইস্পাত উৎপাদন আর্ক ফার্নেস,পেটেন্ট সহ নিমজ্জিত আর্ক ফার্নেস |
||
|---|---|---|---|
পণ্যের বর্ণনা
ছয় ইলেক্ট্রোড বড় ডিসি ডুবে আর্ক চুল্লি
ছয় ইলেকট্রোড বড় ডিসি ডুবে আর্ক চুলা একটি উচ্চ দক্ষতা, বড় ক্ষমতা ধাতুবিদ্যা smelting ডিভাইস জন্য অপ্টিমাইজ করা হয়বড় আকারের ফেরোলেগ, শিল্প সিলিকন এবং ক্যালসিয়াম কার্বাইড উৎপাদনচারটি ইলেকট্রোড চুলার সুবিধাগুলির উপর ভিত্তি করে, এটি আরও অভিন্ন বর্তমান বিতরণ, শক্তিশালী ইলেকট্রোম্যাগনেটিক মিশ্রণ অর্জন করতে একটি ষড়ভুজ ইলেকট্রোড বিন্যাস গ্রহণ করে,এবং উচ্চতর গলন দক্ষতা, এটিকে অতি-বড় আকারের গলন প্রকল্পের জন্য আদর্শ করে তোলে (নামমাত্র শক্তি ≥ 80MVA) ।
1মৌলিক কাঠামো ও কাজ নীতি
মূল উপাদান
| সিস্টেম | মূল উপাদান ও স্পেসিফিকেশন |
|---|---|
| ইলেক্ট্রোড সিস্টেম | ৬টি গ্রাফাইট/স্বয়ংক্রিয়ভাবে বেকিং ইলেকট্রোড একটি নিয়মিত ষড়ভুজ মধ্যে সাজানো; ব্যাসার্ধ 1000~1400mm; প্রতিটি ইলেকট্রোডের জন্য স্বাধীন উত্তোলন & বর্তমান সমন্বয় প্রক্রিয়া |
| পাওয়ার সাপ্লাই সিস্টেম | থাইরিস্টর রেক্টিফায়ার ট্রান্সফরমার (স্প্লিট-টাইপ ডিজাইনঃ সমান্তরালভাবে 2 ′′ 3 রেক্টিফায়ার ক্যাবিনেট); DC রিঅ্যাক্টর; কম প্রতিরোধের তামার বাসবার সহ শর্ট নেট; নামমাত্র শক্তি 80 ′′ 150MVA |
| চুলা শরীরের গঠন | ইস্পাত শেল + মাল্টি-স্তরীয় অগ্নি প্রতিরোধী আস্তরণ (কোরন্ডাম-ম্যাগনেসিয়াম ইট + কার্বন র্যামিং ভর);উচ্চতর বর্তমান ঘনত্ব বহন করার জন্য একটি পরিবাহী চুলা নীচের অ্যানোড (গ্রাফাইট-কার্বন ইট + তামার পরিবাহী স্তর) (≤5A/cm2); চুলা ক্ষমতা 150 ¢ 500 টন |
| সহায়ক সিস্টেম | উচ্চ প্রবাহের শীতল জল সিস্টেম; পিএলসি + ডিসিএস বুদ্ধিমান নিয়ন্ত্রণ সিস্টেম; বন্ধ লুপ ধুলো অপসারণ সিস্টেম; স্বয়ংক্রিয় পরিমাণগত খাওয়ানো সিস্টেম |
কার্যকরী নীতি
ডিসি স্ট্রিমটি রেক্টিফায়ার সিস্টেম থেকে আউটপুট হয় এবং 6 টি উপরের ইলেকট্রোড (ক্যাথোড) এ বিতরণ করা হয়। আর্কটি ইলেকট্রোড এবং চার্জের মধ্যে জ্বলন্ত হয়,এবং বর্তমান ডুবে আর্ক এবং গলিত পুল মাধ্যমে প্রবাহিতপরিবাহী চুল্লির নীচের অ্যানোড, একটি স্থিতিশীল প্রধান সার্কিট গঠন করে। ষড়ভুজাকার ইলেক্ট্রোড বিন্যাস একটি সমান্তরাল ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র তৈরি করে, উচ্চ তীব্রতার বৃত্তাকার আলোড়ন সম্পাদন করতে গলিত পুল চালিত করে।এটি খনিগুলির হ্রাস প্রতিক্রিয়াকে ত্বরান্বিত করে এবং গলনের অভিন্ন তাপমাত্রা এবং রচনা নিশ্চিত করে.
2. মূল প্রযুক্তিগত পরামিতি (সাধারণ আল্ট্রা-লার্জ মডেলঃ ৮০-১৫০ এমভিএ)
| প্যারামিটার সূচক | স্পেসিফিকেশন রেঞ্জ |
|---|---|
| নামমাত্র শক্তি | ৮০ ০১৫০ এমভিএ |
| মোট নামমাত্র DC বর্তমান | ৬০১২৫ কেএ (১০২১ কেএ প্রতি ইলেক্ট্রোড, স্বাধীনভাবে নিয়ন্ত্রিত) |
| ডিসি ইনপুট ভোল্টেজ | ১০০০১৫০০ ভোল্ট |
| একক ইলেক্ট্রোড ব্যাসার্ধ | ১০০০১৪০০ মিমি |
| ফার্নেসের নামমাত্র ক্ষমতা | ১৫০-৫০০ টন (ফেরোলেগ জন্য ব্যাচ ফ্লেটিং) |
| গলনের তাপমাত্রা | ১৯০০-২৩০০°সি |
| বিদ্যুৎ খরচ | ৩৬০০-৪৫০০ কেডব্লিউএইচ/টি (শিল্প সিলিকন); ২৮০০-৩৫০০ কেডব্লিউএইচ/টি (উচ্চ কার্বনযুক্ত ফেরোক্রোম) |
| ইলেক্ট্রোড খরচ | 0.4 ০.৮ কেজি/টন (চারটি ইলেক্ট্রোডের ডিসি ফার্নেসের তুলনায় ২০% কম) |
| শীতল জল ব্যবস্থা | মোট প্রবাহের হার ৮০০-১৫০০ মিটার/ঘন্টা; পানির চাপ ০.৪৫-০.৬৫ এমপিএ; পরিবাহিতা ≤৫০ মাইক্রোএস/সেমি |
| ধুলো অপসারণের দক্ষতা | ≥99.8%; নির্গমন ঘনত্ব ≤5mg/m3 |
| ইলেক্ট্রোম্যাগনেটিক স্ক্রাবিং তীব্রতা | 1.২.১.৮ টি (ম্যাগনেটিক ইন্ডাকশন তীব্রতা) |
| আস্তরণের সেবা জীবন | ৩/৫ বছর (ফেরোলেগ গলানোর জন্য) |
3. চার ইলেক্ট্রোড ডিসি ডুবানো আর্ক ফার্নেসের তুলনায় মূল সুবিধা
| সুবিধা | বিস্তারিত বর্ণনা |
|---|---|
| অভিন্ন বর্তমান ও তাপমাত্রা বিতরণ | হেক্সাগোনাল ইলেকট্রোড বিন্যাস গলিত পুকুরের স্থানীয় হট স্পটগুলিকে বাদ দেয়; চুলার মধ্যে তাপমাত্রার পার্থক্য ≤50 °C, সামঞ্জস্যপূর্ণ পণ্যের রচনা নিশ্চিত করে |
| উচ্চতর শক্তি ঘনত্ব এবং গলন দক্ষতা | অতি-উচ্চ পাওয়ার ইনপুট (১৫০ এমভিএ পর্যন্ত) সমর্থন করে; চারটি ইলেক্ট্রোড চুল্লিগুলির তুলনায় 15~20% দ্বারা গলন চক্র সংক্ষিপ্ত; প্রতি ঘন্টায় আউটপুট 20~30% বৃদ্ধি পেয়েছে |
| কম শক্তি এবং ইলেক্ট্রোড খরচ | সিমেট্রিক ইলেকট্রোম্যাগনেটিক ক্ষেত্র আর্ক শক্তির ক্ষতি হ্রাস করে; শক্তি খরচ 8~12% হ্রাস পায়; স্বাধীন ইলেক্ট্রোড বর্তমান নিয়ন্ত্রণ একক ইলেক্ট্রোডের অতিরিক্ত জ্বলন এড়ায়, খরচ 20% হ্রাস করে |
| আরও শক্তিশালী সিস্টেম স্থিতিশীলতা | স্প্লিট-টাইপ পাওয়ার সাপ্লাই ডিজাইনঃ যদি একটি রেক্টিফায়ার ক্যাবিনেট ব্যর্থ হয়, অন্যরা কাজ চালিয়ে যেতে পারে (লোড রেট ≥ 60%); কম ভোল্টেজ ফ্লুক্টোশন (≤± 5%), বিদ্যুৎ নেটওয়ার্কের জন্য বন্ধুত্বপূর্ণ |
| আরও ভাল স্কেলযোগ্যতা | মডুলার ইলেক্ট্রোড এবং পাওয়ার সাপ্লাই ডিজাইন ধাপে ধাপে ক্ষমতা সম্প্রসারণের অনুমতি দেয় (উদাহরণস্বরূপ, চুল্লি শরীর প্রতিস্থাপন ছাড়া 80MVA থেকে 150MVA আপগ্রেড) |
4. অ্যাপ্লিকেশন দৃশ্যকল্প
- আল্ট্রা লার্জ ফেরোলেগ উৎপাদন
উচ্চ-কার্বন ফেরোক্রোম, ফেরোসিলিকন, সিলিকোম্যাঙ্গানিজ এবং ফেরোটংস্টেন গলানো; বার্ষিক আউটপুট ≥100,000 টন প্রকল্পের জন্য উপযুক্ত।
- উচ্চ বিশুদ্ধতা শিল্প সিলিকন গলন
সেমিকন্ডাক্টর এবং ফোটোভোলটাইক শিল্পের জন্য ≥৯৯.৯% বিশুদ্ধতা সহ সিলিকন উত্পাদন করে; স্থিতিশীল তাপমাত্রা ক্ষেত্রটি অমেধ্যের পরিমাণ হ্রাস করে।
- বড় আকারের ক্যালসিয়াম কার্বাইড উৎপাদন
একক চুল্লি ক্যালসিয়াম কার্বাইড আউটপুট ≥200t/শ্রেণী; কার্বাইডের পরিমাণ ≥85%; ঐতিহ্যগত চুল্লিগুলির তুলনায় শক্তি খরচ 10~15% হ্রাস।
- বিরল ধাতব খনির গলন
নিকেল-কোবাল্ট খনি, ট্যান্টালিয়াম-নিওবিয়াম খনি এবং ভ্যানাডিয়াম-টাইটানিয়াম ম্যাগনেটাইটের হ্রাস গলন; উচ্চ খাদ উপাদান পুনরুদ্ধারের হার (≥ 97%) ।
5অপারেশন কী পয়েন্টস অ্যান্ড ম্যানেজমেন্ট
অপারেশন সতর্কতা
- ইলেকট্রোড ইনসেট গভীরতা নিয়ন্ত্রণ: ডুবে থাকা আর্ক বার্ন নিশ্চিত করার জন্য প্রতি ইলেক্ট্রোডের 1.5 ~ 2.0 মিটার সন্নিবেশ গভীরতা বজায় রাখুন; আর্ক এক্সপোজার এড়ান (শক্তি ক্ষতি এবং ধুলো নির্গমনের কারণ) ।
- বর্তমান ব্যালেন্স সংশোধন: ডিসিএস সিস্টেমের মাধ্যমে ইলেক্ট্রোডগুলির মধ্যে বর্তমানের পার্থক্য ≤ 5% বজায় রাখুন; পৃথক ইলেক্ট্রোডগুলির অতিরিক্ত বোঝা রোধ করুন।
- স্ল্যাগ সিস্টেম অপ্টিমাইজেশন: উচ্চ-বেসিসিটি স্লাগ (R=2.0·2.5) গ্রহণ করুন যাতে desulfurization হার (≥90%) উন্নত হয় এবং আস্তরণের ক্ষয় হ্রাস পায়।
রক্ষণাবেক্ষণ ফোকাস
- ইলেক্ট্রোড রক্ষণাবেক্ষণ: ইলেকট্রোড জয়েন্টগুলি নিয়মিতভাবে টাইটনেস পরীক্ষা করুন; বিরতি এড়াতে যখন ইলেকট্রোডগুলির অবশিষ্ট দৈর্ঘ্য ≤500 মিমি হয় তখন প্রতিস্থাপন করুন।
- চুলার তল অ্যানোড পরিদর্শন: প্রতি ৩ মাসে চুলাটির তলদেশের পরিবাহিতা পরীক্ষা করুন; যদি ফাটল পাওয়া যায় তবে সময়মতো কার্বন র্যামিং ভরটি মেরামত করুন।
- শীতল সিস্টেম পর্যবেক্ষণ: রিয়েল-টাইম জল প্রবাহ এবং ইলেক্ট্রোড এবং চুল্লি শরীরের তাপমাত্রা পার্থক্য নিরীক্ষণ; জল প্রবাহ পুড়িয়ে পড়া প্রতিরোধ করার জন্য অপর্যাপ্ত হলে অবিলম্বে বন্ধ।
6. চার ইলেক্ট্রোড ডিসি ডুবানো আর্ক ফার্নেসের সাথে প্রযুক্তিগত তুলনা
| বৈশিষ্ট্য | ছয় ইলেক্ট্রোড বড় ডিসি ডুবে আর্ক চুল্লি | চার ইলেক্ট্রোড ডিসি ডুবানো আর্ক ফার্নেস |
|---|---|---|
| ইলেক্ট্রোড বিন্যাস | নিয়মিত ষড়ভুজ (সমতুল্য) | বর্গক্ষেত্র (অসমতুল্য স্থানীয় বর্তমান) |
| সর্বাধিক নামমাত্র শক্তি | ১৫০ এমভিএ | ৬৩ এমভিএ |
| তাপমাত্রা অভিন্নতা | ≤50°C পার্থক্য | ৮০-১২০ ডিগ্রি সেলসিয়াস পার্থক্য |
| বিদ্যুৎ খরচ | ৩৬০০-৪৫০০ কিলোওয়াট/টন | ৩৮০০-৪৮০০ কিলোওয়াট/টন |
| ঘণ্টায় উৎপাদন | ২০-৩০% বেশি | স্ট্যান্ডার্ড আউটপুট |
| পুনর্নির্মাণের খরচ | উচ্চ (নতুন চুলা শরীর প্রয়োজন) | মাঝারি (এসি চুলা থেকে পুনর্নির্মাণ সম্ভব) |
| প্রযোজ্য স্কেল | অতি বড় (≥১০০,০০০ টন/বছর) | মাঝারি-বড় (30,000 ₹ 100,000 টন/বছর) |
7. উন্নয়ন প্রবণতা
- বুদ্ধিমান গলন: ইলেকট্রোডের বর্তমান, ফিডিং গতি এবং স্ল্যাগ স্রাবের স্বয়ংক্রিয় সমন্বয় সাধন করতে এআই এবং আইওটি প্রযুক্তি একীভূত করা; সাইটে চালকবিহীন অপারেশন অর্জন করা।
- শক্তি পুনর্ব্যবহার: অপচয়িত তাপ শক্তি উৎপাদনের সিস্টেমগুলিকে একত্রিত করে ধোঁয়াশা গ্যাসের তাপ (তাপমাত্রা ≥1200°C) পুনরুদ্ধার করা, সামগ্রিক শক্তি খরচ 20~25% হ্রাস করা।
- সবুজ গলন: ক্লোজ লুপ ফার্নেস বডি ডিজাইন + শুকনো ধুলো অপসারণ গ্রহণ করুন যাতে শূন্য বর্জ্য জল নির্গমন এবং দূষণকারী পদার্থের অতি কম নির্গমন অর্জন করা যায়।
