ফেরোলেগ রিফাইনিং সরঞ্জামের জন্য যথার্থ টাইটানিয়াম স্লাগ ফার্নেস

সরঞ্জামের প্রধান প্রযুক্তিগত পরামিতি এবং শক্তি খরচ বর্ণনা
1সরঞ্জাম স্কিমঃ
·লোডিং এবং খাওয়ানোর পদ্ধতিঃ স্বয়ংক্রিয় খাওয়ানো, কেন্দ্রীভূত খাওয়ানো;
·গলানোর অপারেশন মোডঃ ক্রমাগত গলানো, সময়মতো স্রাব।
·ইলেকট্রিক আর্ক ওয়ার্কিং সিস্টেমঃ আর্ক গলনা।
·নিষ্কাশন পদ্ধতিঃ স্বচালিত ট্রলি টাইপ;
·কাস্টিং পদ্ধতিঃ টাইটানিয়াম স্লাগ ট্যাংক/কাস্ট লোহা মেশিন;
·ধুলো অপসারণের পদ্ধতিঃ আধা-বন্ধ নিম্ন ক্যাপ, নিম্ন চাপের পলস ব্যাগ ধুলো অপসারণের পদ্ধতি।

1টাইটানিয়াম স্লাগ গলানোর প্রক্রিয়া বৈশিষ্ট্যঃ
টাইটানিয়াম স্লাগ একটি উচ্চ গলন পয়েন্ট গলন পণ্য। গলিত টাইটানিয়াম স্লাগ শক্তিশালী ক্ষয়কারী, উচ্চ পরিবাহিতা,এবং এর সান্দ্রতা গলনাঙ্ক তাপমাত্রার কাছাকাছি নাটকীয়ভাবে বৃদ্ধিতদুপরি, এই বৈশিষ্ট্যগুলি গলনের প্রক্রিয়া চলাকালীন রচনাটির সাথে নাটকীয় পরিবর্তন ঘটে।
টাইটানিয়াম স্লাগ গলানোর চুলার সামগ্রিক কাঠামো একটি অর্ধ-সিলড (সম্পূর্ণভাবে সিলড কাঠামোর আপগ্রেডযোগ্য) স্কিম গ্রহণ করে।এটি বৈদ্যুতিক আর্ক চুলা এবং নিমজ্জিত আর্ক চুলা মধ্যে একটি বিশেষ চুলা টাইপটাইটানিয়াম স্লাগ বৈদ্যুতিক চুলা ডিজাইন করার সময়, টাইটানিয়াম স্লাগ গলানোর প্রক্রিয়াটির বৈশিষ্ট্যগুলি প্রথমে বিবেচনা করা উচিতঃ
1পোলার সার্কেলের প্রতি ইউনিট এলাকার শক্তি খনির ব্লাস্ট ওভেনের চেয়ে বেশি, ঘনীভূত তাপ সহ, যা উচ্চ টাইটানিয়াম স্ল্যাগ গলানোর প্রয়োজনীয়তা পূরণ করতে পারে;
2. ফার্নেসের ইউনিট এরিয়া পাওয়ারটি নির্বাচিত করা উচিত যাতে গলিত পুলের চারপাশে টাইটানিয়াম স্লাগের একটি স্থিতিশীল প্রতিরক্ষামূলক স্তর গঠন করা যায়;
3. গ্যাস চেম্বার এলাকা চুল্লি উপরে একটি উপযুক্ত উচ্চতা আছে স্লেগ ফুটন্ত সময় চুল্লি থেকে পুরোপুরি স্রাব তরল থেকে অব্যাহতি প্রতিরোধ করার জন্য;
4. টাইটানিয়াম স্লাগ গলানোর সময় দ্রুত ইলেকট্রোড উত্তোলন এবং হ্রাস করার প্রয়োজনীয়তা পূরণের জন্য ইলেকট্রোড উত্তোলনের গতি দ্রুত হওয়া উচিত।
5চুলা উপাদান নরম গলন ক্রাস্ট উপাদান স্বয়ংক্রিয়ভাবে slag এবং লোহা উত্পাদন সঙ্গে হ্রাস প্রতিরোধ, প্রায়ই চালিয়ে খাওয়ানোর জন্য ম্যানুয়াল ট্যাম্পিং প্রয়োজন।ধসে পড়া উপাদান এবং স্ল্যাগ স্প্রে করার চিকিত্সা তুলনামূলকভাবে কঠিন.
আর্ক ওয়ার্কিং সিস্টেমের দৃষ্টিকোণ থেকে, টাইটানিয়াম স্ল্যাগ বৈদ্যুতিক চুলা ইস্পাত উত্পাদন বৈদ্যুতিক চুলা এবং ferroalloy এবং ক্যালসিয়াম কার্বাইড নিমজ্জিত আর্ক বৈদ্যুতিক চুলা মধ্যে হয়,আর তা অতীতের নিকটবর ্ তী,, তবে খনির হ্রাসের দিক থেকেও শেষেরটির অনুরূপ

2, টাইটানিয়াম স্লাগ গলানোর প্রক্রিয়া প্রবাহ
টাইটানিয়াম স্ল্যাগ গলানোর জন্য প্রক্রিয়া প্রবাহের নির্বাচনটি কাঁচামালের অবস্থা এবং স্বাদ, সরঞ্জামের অবস্থা, প্রযুক্তিগত স্তর, পণ্য ব্যবহার এবং অর্থনৈতিক কারণগুলির মতো কারণগুলির দ্বারা নির্ধারিত হয়.
1টাইটানিয়াম কনসেন্ট্রেট এবং অ্যানথ্রাসিট মেশানোর জন্য একটি বৈদ্যুতিক চুল্লিতে পাঠানোর আগে ম্যানুয়ালি এবং যুক্তিসঙ্গতভাবে অনুপাত করা হয়।
গলানোর পর, বৈদ্যুতিক চুলা থেকে যোগ্য টাইটানিয়াম স্ল্যাগ এবং গলিত লোহা নির্গত হয়,এবং টাইটানিয়াম স্ল্যাগ এবং গলিত লোহা যথাক্রমে স্ল্যাগ ট্যাংক এবং গলিত লোহার পাত্রের মধ্যে ইনজেক্ট করা হয়.
3টাইটানিয়াম স্লাগ জল শীতল বা প্রাকৃতিক শীতল, পেষণ, চৌম্বকীয় পৃথকীকরণ এবং বল ফ্রেজিং দ্বারা যোগ্য টাইটানিয়াম স্লাগ পণ্য তৈরি করতে প্রক্রিয়াজাত করা হয়,যা তারপর টাইটানিয়াম স্ল্যাগ স্টোরেজ বিন-এ পাঠানো হয়.
4গলিত লোহা বিক্রির জন্য কাঁচা লোহা উৎপাদনের জন্য desulfurized হয়।
5. বৈদ্যুতিক চুলা থেকে প্রবাহিত গ্যাস একটি ধুলো সংগ্রাহক দ্বারা চিকিত্সা করা হয় এবং জাতীয় নির্গমন মান পূরণ করার জন্য নিষ্কাশন করা হয়।

3, টাইটানিয়াম স্লাগ গলানোর চুল্লির কাজের প্রবাহ
1খাওয়ানোঃ
খাওয়ানোর পদ্ধতিঃ একবার খাওয়ানো অবিচ্ছিন্ন খাওয়ানোর সাথে সামঞ্জস্যপূর্ণ, এবং একটি র্যামিং মেশিন সেট আপ করা হয়।
খাওয়ানোর পোর্ট সংখ্যাঃ সাত। তাদের মধ্যে একটি কেন্দ্রীয় খাওয়ানোর পোর্ট রয়েছে এবং খাওয়ানোর পরিমাণ মিশ্রণের 50%।
খাওয়ানো প্রক্রিয়াঃ একবারে খাওয়ানো (বা পরবর্তী পর্যায়ে অবিচ্ছিন্ন খাওয়ানো) এর আর্ক গলনের পদ্ধতি গ্রহণ করা। টাইটানিয়াম ঘনত্ব এবং হ্রাসকারী এজেন্ট, যা প্রাক-অক্সিডাইজড এবং রুটি করা হয়েছে,একটি ইলেকট্রনিক স্কেল দিয়ে চুলা উপাদান সঙ্গে সমানভাবে মিশ্রিত হয়. কাঁচামালটি কাঁচামালের গুদাম থেকে একটি কনভেয়র দ্বারা বৈদ্যুতিক চুল্লি গলানোর কর্মশালার পিছনে দুটি বড় উপাদান গুদামে পরিবহন করা হয়,এবং তারপর একটি বালতি বেল্ট কনভেয়র দ্বারা সংরক্ষণের জন্য বৈদ্যুতিক চুলা উপরের উপাদান গুদামে পরিবহনপূর্ববর্তী চক্রের মধ্যে গলিত স্ল্যাগ এবং লোহা মুক্তি পাওয়ার পর, এটি একটি বেল্ট কনভেয়র দ্বারা সাতটি নিষ্কাশন পাইপগুলিতে পরিবহন করা হয় এবং চুল্লিতে যোগ করা হয়।
2গলনাঃ
অটোমেটিক কন্ট্রোল ইলেক্ট্রোড লিফটিং ডিভাইসটি টাইটানিয়াম স্লাগ গলানোর চুল্লিগুলিতে তার বৈশিষ্ট্যগুলি খেলার সম্ভাবনা বেশি।
3. চুল্লি থেকে বেরিয়েঃ
একটি চোখ খোলার মেশিন ব্যবহার করে খোলার জন্য এবং slag এবং লোহা মিশ্রিত করুন।

4, আমাদের কোম্পানির টাইটানিয়াম স্ল্যাগ গলানোর চুল্লির সরঞ্জাম বৈশিষ্ট্যগুলি হলঃ
The electrode lifting system adopts full hydraulic control (or variable frequency water-cooled motor type) and uses world leading Parker proportional valve technology to meet all the requirements for electrode lifting, টাইটানিয়াম স্লাগ গলানোর সময় ইলেকট্রোডগুলি দ্রুত উত্তোলন এবং নামানোর জন্য প্রয়োজনীয়তা পূরণ করে।
ইলেক্ট্রোড উত্তোলনের জন্য স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা উন্নত, with complete control software functions that can adjust the arc current size and reasonable electrode lifting speed in a timely manner according to the actual working conditions of the titanium slag furnace. সম্পূর্ণরূপে টাইটানিয়াম স্লাগ গলন প্রক্রিয়া প্রাথমিক, মধ্যম, এবং পরবর্তী পর্যায়ে বিভিন্ন smelting বৈশিষ্ট্য পূরণ,এবং স্বতন্ত্র বা লিঙ্কযুক্ত স্বয়ংক্রিয়/মানুয়াল নিয়ন্ত্রণ অর্জন করতে হবে তিন ফেজ ইলেক্ট্রোডের জন্য ইলেক্ট্রোড উত্তোলন অপারেশন.
3উন্নত বিতরণ নিয়ন্ত্রণ ব্যবস্থা, সমগ্র টাইটানিয়াম স্লাগ চুলা পিএলসি দ্বারা নিয়ন্ত্রিত হয় এবং মানব-মেশিন ইন্টারফেস পর্যবেক্ষণ প্রদর্শন দিয়ে সজ্জিত করা হয়।
চুলা টাইপ নির্বাচনঃ অর্ধ-বন্ধ নিম্ন ক্যাপ বৈদ্যুতিক চুলা গুঁড়া বা চুলা খাওয়ানো lumps উপাদান intermittent গলন প্রক্রিয়া গ্রহণ,এটি র্যামিংয়ের মতো কাজ করতে পারে, সহায়ক খাওয়ানো, এবং উপাদান পৃষ্ঠ সামঞ্জস্য, পাশাপাশি অপচয় তাপ পুনরুদ্ধার এবং ধোঁয়াশা গ্যাস চিকিত্সা।
অতএব, উচ্চ-গ্রেডের টাইটানিয়াম স্লগের গলনের জন্য নিম্ন ক্যাপ আধা বন্ধ বৈদ্যুতিক চুলা আরও উপযুক্ত।

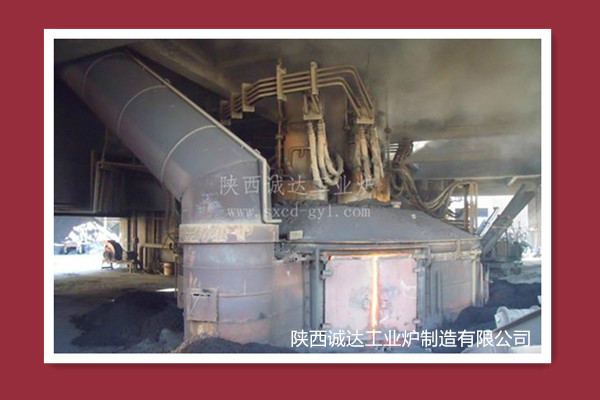

4. হাইব্রিড সিলড ওয়াটার-কুলড ফার্নেস কভারঃ একটি সম্পূর্ণরূপে জল-কুলড ধাতু ফ্রেম এবং একটি প্লেট ট্র্যাপিজয়েড জল-কুলড ফার্নেস কভার, ভিতরে অগ্নিরোধী উপাদান আস্তরণ সঙ্গে গঠিত,এটি একটি আধা বন্ধ চুলা কভার থেকে একটি সম্পূর্ণ বন্ধ গলন রূপান্তর অর্জন করতে পারেনখনিজ তাপীয় বৈদ্যুতিক চুল্লির সিলড কাঠামোটি কয়লা গ্যাস বিশুদ্ধকরণ এবং পুনরুদ্ধারের জন্য ব্যবহৃত হয়।চুল্লি কভার উপর ইলেক্ট্রোড গর্ত এবং খাওয়ানো গর্ত উপকরণ দিয়ে ভরা হয় এবং জল শীতল ডিভাইস দিয়ে সীল.
5. র্যামিং মেশিনের সেটিংঃ টাইটানিয়াম স্ল্যাগ গলানোর প্রক্রিয়াটি একটি বিরতিপূর্ণ অপারেশন, এবং প্রতিটি চুল্লির অপারেশন প্রধানত খাওয়ানো, ইলেক্ট্রোড স্থাপন,গলানো, এবং স্রাব;
টাইটানিয়াম স্লাগ গলানোর বৈশিষ্ট্য অনুসারে, চুলায় উপাদান জমা এবং ক্রাস্ট গঠন করার জন্য একটি র্যামিং মেশিন ব্যবহার করা প্রয়োজন।
6- শক্তি সঞ্চয়কারী সংক্ষিপ্ত নেটওয়ার্কঃ জল-শীতল ক্ষতিপূরণকারী, জল-শীতল তামা টিউব এবং জল-শীতল তারের সমন্বয়ে গঠিত,ডাবল ওয়্যারিং এবং বাইরের ত্রিভুজ বিন্যাস সহ একটি নতুন শক্তি সঞ্চয়কারী সংক্ষিপ্ত নেটওয়ার্ক কাঠামো গ্রহণ করাপ্রাকৃতিক শক্তির মাত্রা অনেক বেশি।
7গ্রাফাইট ইলেকট্রোড নির্বাচনঃ ইলেকট্রোড একটি উচ্চ বর্তমান ঘনত্ব পাস করার অনুমতি দেয়, একটি যুক্তিসঙ্গত শক্তি সরবরাহ সিস্টেম নিশ্চিত করে,যা গলনের সময়কে সংক্ষিপ্ত করতে এবং শক্তি খরচ কমাতে উপকারী.
8. ইলেক্ট্রোড তামার টাইলঃ প্রতিটি ফেজ ইলেক্ট্রোড চারটি তামার টাইল দিয়ে শক্তভাবে ধরে রাখা হয়, যা নির্ভরযোগ্যভাবে কাজ করে, আর্কিংয়ের প্রবণতা নেই এবং দীর্ঘ সেবা জীবন রয়েছে।
9. স্বয়ংক্রিয় ইলেক্ট্রোড প্রেসিং এবং টানা বাস্তবায়ন করুনঃ ইলেক্ট্রোড হোল্ডিং ব্রেক একটি বড় ফেরোলোয় হিটিং চুল্লি থেকে ডাবল জলবাহী ডিস্ক স্প্রিং হোল্ডিং ব্রেক প্রযুক্তি গ্রহণ করে।যখন ইলেক্ট্রোড clamped হয়, ডিস্ক স্প্রিং স্বয়ংক্রিয়ভাবে চাপ দেয় এবং ইলেক্ট্রোড ধরে রাখে, যার দীর্ঘ সেবা জীবন, সহজ অপারেশন, এবং নির্ভরযোগ্য কর্মক্ষমতা একক হোল্ডিং ব্রেক ডিভাইসগুলির তুলনায় অনেক বেশি।চাপ রিং clamping জন্য ব্যবহার করা হয়, এবং পরিবাহী প্লেটটি একটি হাইড্রোলিক সিলিন্ডার দ্বারা clamped এবং মুক্তি দেওয়া হয়। উপরের এবং নীচের ব্রেক এবং চাপ মুক্তি সিলিন্ডার ম্যানুয়াল এবং স্বয়ংক্রিয় স্থির দৈর্ঘ্যের চাপ মুক্তির জন্য ব্যবহার করা যেতে পারে।
10. বৈদ্যুতিক চুল্লি ট্রান্সফরমারঃ এটি একটি কম ক্ষতির শক্তি সঞ্চয়কারী ট্রান্সফরমারকে পাশের আউটগোয়িং লাইনের সাথে গ্রহণ করে, যা 30% দ্বারা ওভারলোড করা যেতে পারে। এটি লোড বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রণ আছে,শক্তিশালী তেল-জল শীতল, এবং সম্পূর্ণ তেল তাপমাত্রা এবং গ্যাস সুরক্ষা ডিভাইস দিয়ে সজ্জিত করা হয়।
11. উচ্চ ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতিঃ নিয়ন্ত্রণ একটি ভ্যাকুয়াম সুইচ ক্যাবিনেট গ্রহণ করে, যা ভোল্টেজ, বর্তমান, শক্তি এবং বিদ্যুতের জন্য সম্পূর্ণ সনাক্তকরণ, পরিমাপ এবং রিলে সুরক্ষা রয়েছে।জিংক অক্সাইড বজ্রপাতকারীগুলি অপারেটিং ওভারভোল্টেজ শোষণ করতে ইনস্টল করা হয়.
