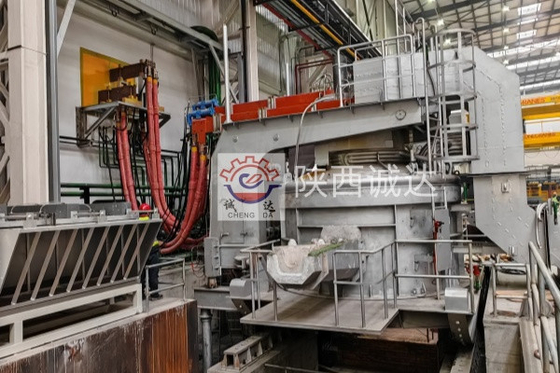

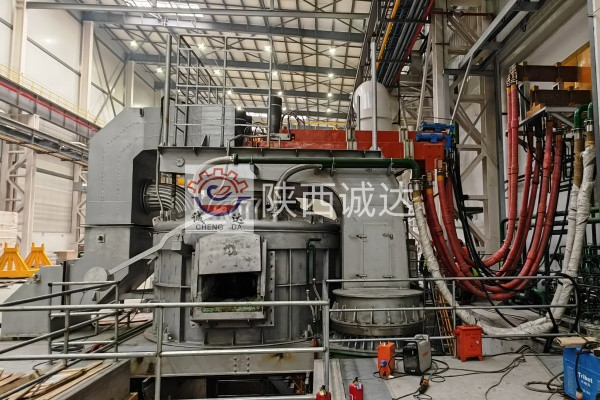

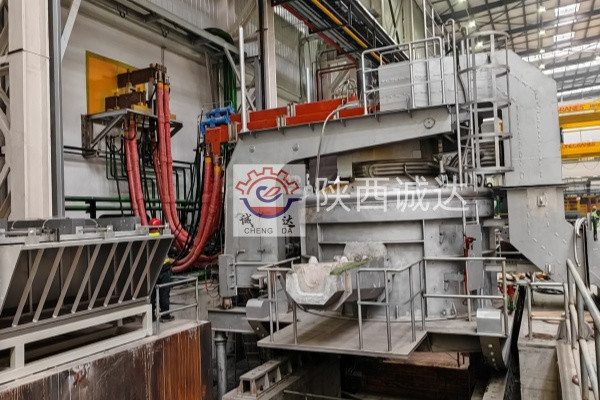

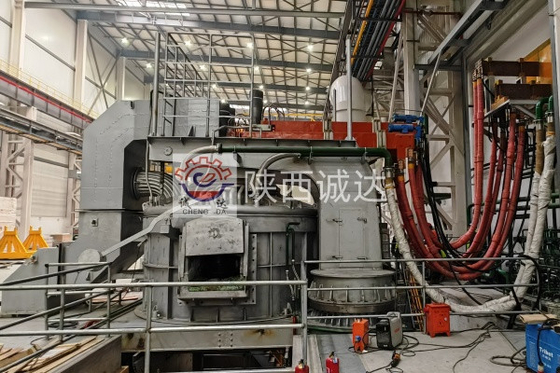

উন্নত প্রযুক্তির সাথে তিন পর্যায়ের ইস্পাত উত্পাদন বৈদ্যুতিক আর্ক চুলা

1.১ সরঞ্জামের মডেল: থ্রি-ফেজ ইলেকট্রিক আর্ক ফার্নেস ইস্পাত উত্পাদন;

1.২ সরঞ্জামের উদ্দেশ্য: ব্যবহারকারীর প্রক্রিয়া অনুযায়ী, এটি AOD চুলার সাথে একত্রে ব্যবহৃত হয় প্রাথমিকভাবে গলিত ইস্পাত সরবরাহ করতে, যা খাদ ইস্পাত গলানোর জন্য ব্যবহার করা যেতে পারে;

1.৩ প্রসেস ফ্লোঃ
Feeding → Closing and energizing → Arc piercing through the well → Main melting (oxygen assisted melting) → (temperature measurement and sampling) Melting and refining → (temperature measurement) Steel tapping → Furnace repair → Next process

1.4 উৎপাদন ক্ষমতা:
এক সময় খাওয়ানো, 8t এর ইস্পাত আউটপুট, অক্সিজেন ফুঁয়ের অধীনে প্রধান গলনের সময় (পরিচ্ছন্ন) ≤ 45min, পাওয়ার ট্রান্সমিশন সময় (1600 °C) ≤ 50min, এবং চক্র সময় < 75 min।
শক্তি খরচ সূচকঃ সর্বোচ্চ শক্তি খরচ সীমা (kW • h/t molten metal) < 660

1.5 কারখানার সাথে সম্পর্কিত পরামিতি এবং শক্তি মাধ্যমের অবস্থাঃ
1.5.১ পাওয়ার সাপ্লাই শর্তঃ
a. এসি ১০ কেভি পাওয়ার সাপ্লাই সিস্টেম
ভোল্টেজঃ 10kV ± 10% ফেজঃ 3 ফ্রিকোয়েন্সিঃ 50±0.5Hz

কাজের নীতিঃ
এর কাজটি একটি তিন-ফেজ এসি পাওয়ার সাপ্লাইয়ের উপর ভিত্তি করে, যা একটি নির্দিষ্ট পাওয়ার সাপ্লাই সিস্টেমের মাধ্যমে ইলেকট্রোড সিস্টেমে বৈদ্যুতিক শক্তি প্রেরণ করে।ইলেক্ট্রোডগুলি সাধারণত সাবধানে কার্বন উপাদান বা গ্রাফাইট দিয়ে তৈরি করা হয়, বর্তমান সংযোগ এবং আর্ক একটি স্থিতিশীল অবস্থা বজায় রাখার জন্য দায়ী, যখন ইলেক্ট্রোড সমর্থন সিস্টেম নিশ্চিত করে যে ইলেক্ট্রোড দৃঢ়ভাবে জায়গায় হয়।তিন-ফেজ বিদ্যুৎ সরবরাহ দ্বারা চালিত, ইলেক্ট্রোড এবং চুল্লি উপাদান মধ্যে একটি আর্ক গঠিত হয় চুল্লি ভিতরে গলিত করা হবে। এই আর্ক মূলত একটি অত্যন্ত উচ্চ শক্তি সঙ্গে উচ্চ তাপমাত্রা প্লাজমা হয়,যা দ্রুত ধাতব চার্জকে তার গলনাঙ্কের উপরে গরম করতে পারেএকই সময়ে, ইলেকট্রোডের উত্তোলন এবং নিচে সঠিকভাবে সমন্বয় করে,আর্ক দৈর্ঘ্য নমনীয়ভাবে নিয়ন্ত্রিত হতে পারে, যার ফলে চুলায় উত্তাপের পরিমাণ এবং বন্টন কার্যকরভাবে নিয়ন্ত্রণ করা যায়।
b. নিম্ন ভোল্টেজ বিতরণ ব্যবস্থা
ভোল্টেজ 380V/220V+10% ফ্রিকোয়েন্সি 50Hz পৃথকভাবে সংযুক্ত তিন ফেজ পাঁচ তারের সিস্টেম কম্পিউটার
