টপ ৭ ইপিসি সাধারণ চুক্তি ভিয়েতনাম প্রকল্পের জন্য টাইটানিয়াম স্লাগ স্লটার সরঞ্জাম

ভিয়েতনামের টাইটানিয়াম স্ল্যাগ ফ্লেটারের ইপিসি সাধারণ চুক্তি

  সরঞ্জামের ব্যবহারঃ

বৈদ্যুতিক চুল্লি পদ্ধতিতে টাইটানিয়াম স্লাগ উত্পাদন করার নীতিটি হ'ল ইলম্যানাইটকে শক্ত হ্রাসকারী এজেন্টের সাথে মিশ্রিত করা হয় (কয়লা বা কক্স ইত্যাদি) ।) একটি নির্দিষ্ট অনুপাত এবং হ্রাস গলন জন্য বৈদ্যুতিক চুলা যোগ করা, খনিজটিতে লোহার অক্সাইডকে নির্বাচিতভাবে ধাতব লোহে হ্রাস করা হয় এবং টাইটানিয়াম অক্সাইডকে স্ল্যাগে সমৃদ্ধ করা হয়,এবং টাইটানিয়াম স্লাগ এবং ধাতব লোহা উপ-উত্পাদন স্লাগ লোহা বিচ্ছেদ পরে প্রাপ্ত করা হয়.

সরঞ্জামের গঠনঃ

প্রোডাক্ট ফ্লো ডায়াগ্রামঃ

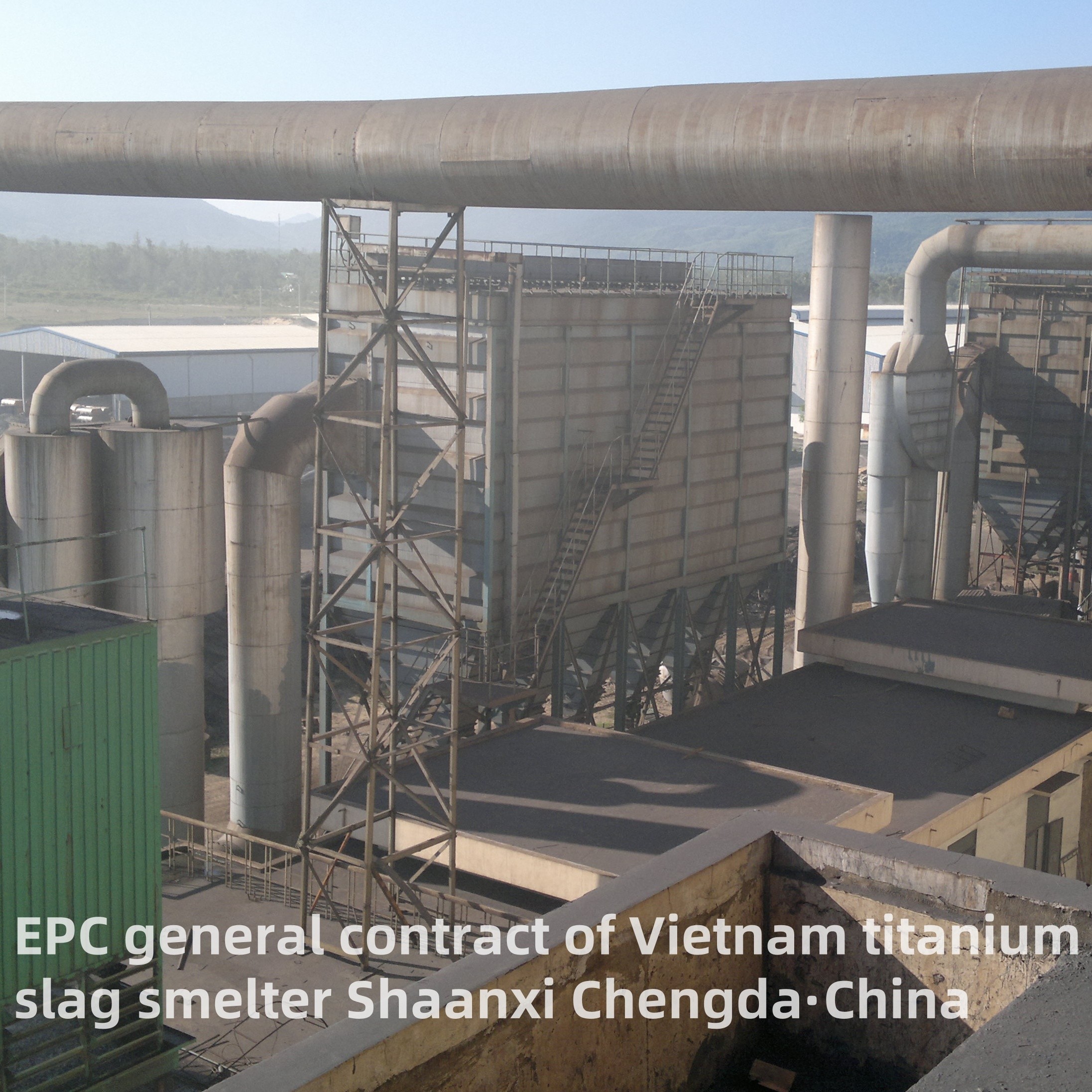

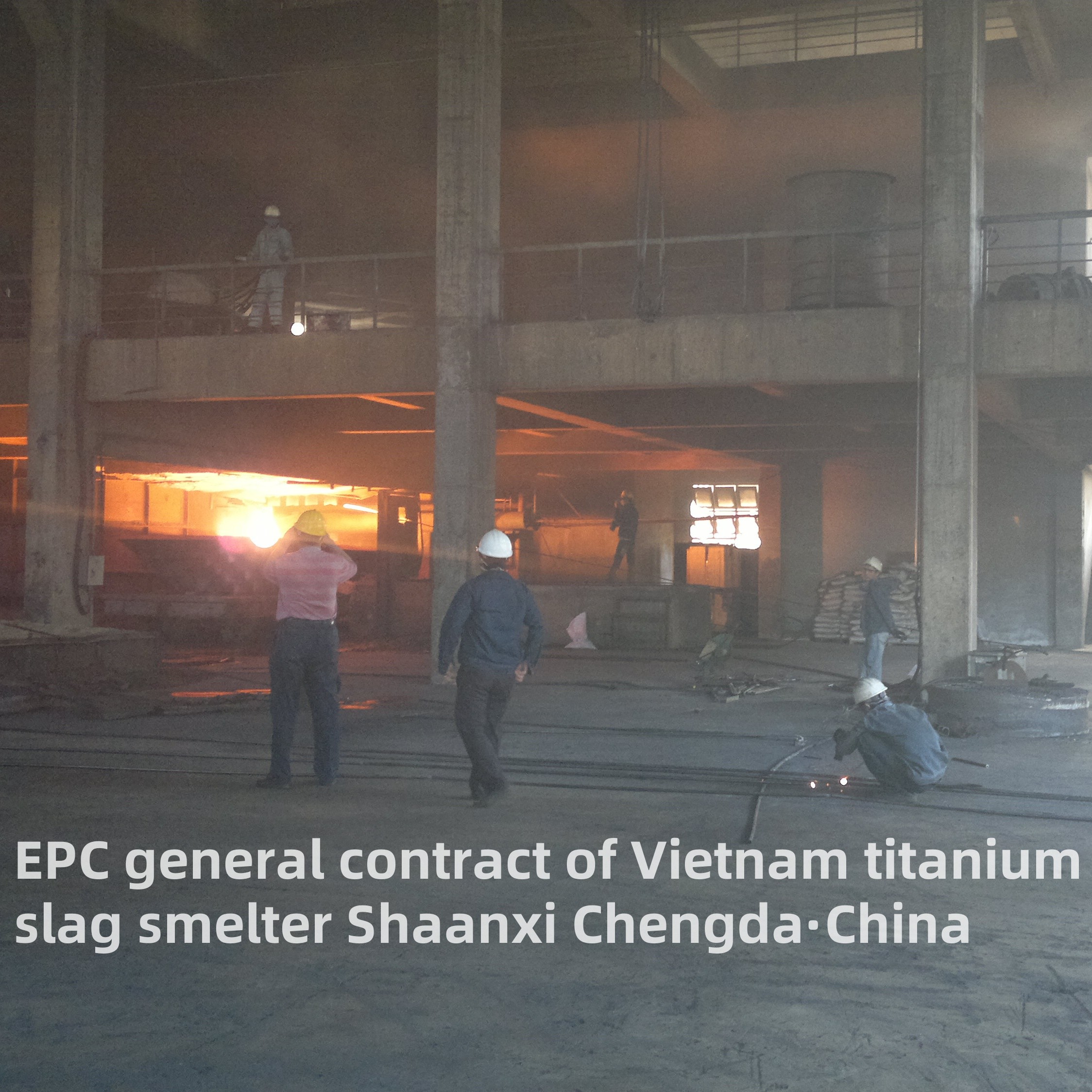

ভিয়েতনামের টাইটানিয়াম স্লাগ মেল্ট্রির ইপিসি সাইট এবং আপনার কোম্পানির সাথে সহযোগিতার দৃশ্যঃ

দ্যইপিসি (ইঞ্জিনিয়ারিং, প্রকিউরমেন্ট, নির্মাণ) টাইটানিয়াম স্লাগ স্লাইডার সরঞ্জাম প্রকল্পএকটি টানকি সার্ভিস সিস্টেমকে বোঝায় যা ইঞ্জিনিয়ারিং ডিজাইন, সরঞ্জাম সংগ্রহ থেকে পুরো চক্রের দায়িত্বগুলিকে একত্রিত করে,টাইটানিয়াম স্লাগ গলানোর জন্য ইনস্টিটিউটগুলির কমিশনিং এবং বিক্রয়োত্তর সহায়তার জন্যটাইটানিয়াম ডাই অক্সাইড (TiO2) এবং স্পঞ্জ টাইটানিয়াম উৎপাদনের জন্য প্রধান কাঁচামাল টাইটানিয়াম স্লাগ উচ্চ তাপমাত্রা হ্রাসের মাধ্যমে ইলমেনিট (টাইটানিয়াম-আয়রন খনি) থেকে গলিত হয়।এই ইপিসি মডেলটি গ্রাহকদের একটি কার্যকর নির্মাণের জন্য এক-স্টপ সমাধান প্রদান করে, পরিবেশগতভাবে অনুকূল, এবং শিল্প-স্কেল টাইটানিয়াম স্ল্যাগ গলানোর উদ্ভিদ, কাঁচামাল সরবরাহ এবং ডাউনস্ট্রিম টাইটানিয়াম গভীর প্রক্রিয়াকরণের মধ্যে ফাঁকটি পূরণ করে।​

ইপিসি পরিষেবার মূল সংজ্ঞা এবং ক্ষেত্র​

একক সরঞ্জাম সরবরাহের বিপরীতে, ইপিসি প্রকল্পটিটাইটানিয়াম স্ল্যাগ মেল্টার নির্মাণের পুরো জীবনচক্র, তিনটি মূল পর্যায়ে দায়িত্বের স্পষ্ট বিভাজন সহঃ​

ইঞ্জিনিয়ারিং (ই): ব্যাপক প্রযুক্তিগত নকশা, উদ্ভিদ বিন্যাস পরিকল্পনা সহ (উপাদান প্রবাহ, শক্তি সরবরাহ এবং নিরাপত্তা দূরত্ব বিবেচনা করে),প্রক্রিয়া প্রবাহের নকশা (ইলমেনাইট প্রাক চিকিত্সা → হিমায়ন → স্লাগ ট্যাপিং → শীতল), সিভিল ইঞ্জিনিয়ারিং ডিজাইন (ধাতুপাত, কর্মশালা এবং স্টোরেজ ইয়ার্ডের ভিত্তি) এবং বৈদ্যুতিক / অটোমেশন সিস্টেম ডিজাইন (শক্তি বিতরণ, প্রক্রিয়া নিয়ন্ত্রণ) ।​

অর্ডার (পি): মূল সরঞ্জাম, সহায়ক সিস্টেম এবং উপকরণগুলির এক-স্টপ সরবরাহ। এর মধ্যে রয়েছে গলন চুলা, কাঁচামাল প্রাক চিকিত্সা সরঞ্জাম, ধোঁয়াশা গ্যাস চিকিত্সা সিস্টেম নির্বাচন এবং ক্রয়,এবং উচ্চ তাপমাত্রা প্রতিরোধী অগ্নিদ্রোহী, কঠোর মান নিয়ন্ত্রণের সাথে সামঞ্জস্য এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য।​

নির্মাণ (সি): সাইটে বাস্তবায়ন, সিভিল নির্মাণ (ওয়ার্কশপ স্থাপন, ফাউন্ডেশন ঢালাই), সরঞ্জাম ইনস্টলেশন (অগ্নিকুণ্ড শরীরের সমাবেশ, পাইপলাইন সংযোগ),সিস্টেম কমিশনিং (অনুসন্ধানের পরীক্ষামূলক অপারেশন, ঠান্ডা এবং ধুলো অপসারণ), কর্মীদের প্রশিক্ষণ, এবং ক্লায়েন্টের কাছে যোগ্যতাসম্পন্ন উদ্ভিদ হস্তান্তর।​

মূল প্রক্রিয়া এবং সরঞ্জাম একীকরণ​

টাইটানিয়াম স্লাগ গলানোর উপর নির্ভর করেউচ্চ তাপমাত্রা কার্বোথার্মিক রিডাকশন(১,৬০০-১,৮০০°সি) টাইটানিয়ামকে ইলমেনিটে আয়রন থেকে পৃথক করতে। ইপিসি প্রকল্পটি নিম্নলিখিত মূল প্রক্রিয়া এবং সরঞ্জামগুলিকে একীভূত করার উপর দৃষ্টি নিবদ্ধ করে যাতে স্থিতিশীল উৎপাদন নিশ্চিত করা যায়ঃ​

1. কাঁচামাল প্রাক চিকিত্সা সিস্টেম​

প্রক্রিয়া লক্ষ্য: ইলমেনাইট থেকে অশুচি পদার্থ (অর্দ্রতা, কাদামাটি, সিলিকা) অপসারণ করা হয় এবং গলানোর দক্ষতা বাড়ানোর জন্য এটিকে হ্রাসকারী এজেন্ট (কোকস, অ্যানথ্রাসিট) এবং ফ্লাক্স (কাইম) এর সাথে মিশ্রিত করা হয়।​

মূল সরঞ্জাম সমন্বিত: চোয়াল পেষকদন্ত যন্ত্রপাতি, বল মিল, শুকানোর চুলা এবং স্বয়ংক্রিয় ব্যাচিং সিস্টেম। ইপিসি টিম সরঞ্জাম ক্ষমতা (যেমন,50 ¢ 500 টন/ঘন্টা ব্যাচিং গতি) মেল্টারির ডিজাইন করা আউটপুট (সাধারণত 100 ¢ 1,000 kt/a টাইটানিয়াম স্লাগ) ।​

2. কোর ফিউজিং সিস্টেম​

প্রক্রিয়া লক্ষ্য: মিশ্রিত চার্জটি গলিত অবস্থায় গরম করুন, যেখানে কার্বন লোহার অক্সাইডগুলি ধাতব লোহে হ্রাস করে (সুগার লোহার উপ-পণ্য) এবং টাইটানিয়াম স্ল্যাগ পর্যায়ে থাকে (টিটানিয়াম স্ল্যাগ, টিও 2 সামগ্রী 70%-95%) ।​

মূল সরঞ্জাম সমন্বিত:​

ডুবে যাওয়া আর্ক ফার্নেস (SAF): কোর ফিউজিং সরঞ্জাম, সাধারণত 16.5 MVA ক্ষমতা, গ্রাফাইট ইলেকট্রোড এবং একটি অগ্নি প্রতিরোধী আচ্ছাদিত চুল্লি শরীর সঙ্গে।ইপিসি টিম কাস্টমাইজ চুলা ক্ষমতা এবং আকার কাঁচামাল বৈশিষ্ট্য এবং আউটপুট প্রয়োজনীয়তা উপর ভিত্তি করে.​

ইলেক্ট্রোড লিফটিং এবং পাওয়ার সাপ্লাই সিস্টেম: স্থিতিশীল আর্ক গরম রাখা এবং ইলেক্ট্রোড ভাঙ্গন এড়ানোর জন্য সমন্বিত ট্রান্সফরমার এবং স্বয়ংক্রিয় ইলেক্ট্রোড নিয়ন্ত্রক।​

3. স্ল্যাগ / আয়রন বিচ্ছেদ এবং শীতল সিস্টেম​

প্রক্রিয়া লক্ষ্য: তিলাক্ত টাইটানিয়াম স্লাগ (নিম্ন ঘনত্ব) এবং কাঁচা লোহা (উচ্চ ঘনত্ব) পৃথক করুন, তারপর স্লাগটি শীতল করুন, যাতে পেষণ এবং পরিবহন সহজ হয়।​

মূল সরঞ্জাম সমন্বিত: স্লাগ ট্যাপিং চ্যানেল, লোহা ট্যাপিং ক্যাডলস, এবং জল quenching / ঠান্ডা বিছানা। EPC নকশা মসৃণ ট্যাপিং (লঙ্কা-লোহা মিশ্রণ এড়াতে) এবং দ্রুত শীতলতা নিশ্চিত করে (লঙ্কা ক্রিস্টালাইজেশন প্রতিরোধ করার জন্য) ।​

4পরিবেশ সুরক্ষা ও শক্তি পুনরুদ্ধার ব্যবস্থা​

প্রক্রিয়া লক্ষ্য: উচ্চ তাপমাত্রার ধোঁয়াশা গ্যাস (ধুলো, SO2 এবং CO ধারণকারী) চিকিত্সা এবং নির্গমন মান পূরণ এবং শক্তি খরচ কমাতে অপচয় তাপ পুনরুদ্ধার।​
